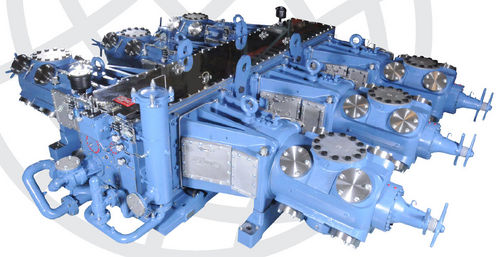

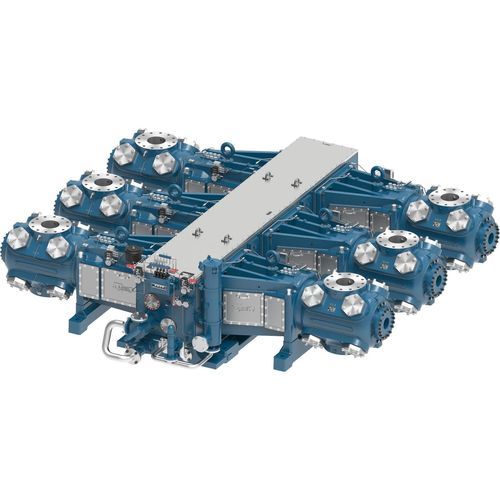

Compresseur alternatif KBZ

pour gaz de processde gaz naturelsans moteur

Vue d'ensemble
Les KBU et KBZ sont des compresseurs alternatifs séparables de grande taille et à vitesse moyenne, conçus pour des applications nécessitant des entraînements de forte puissance et une importante capacité de compression. Ces modèles supportent des charges totales sur tige allant jusqu'à 150 000 lb et existent en configurations multi-tirs pour s'adapter aux besoins du site.

Applications
Ils sont couramment utilisés pour le transport par pipeline, le traitement midstream du gaz, le stockage de gaz et d'autres applications industrielles où les conditions d'aspiration varient et où un contrôle précis de la capacité est requis.

Performances — résumé par tir
2 tirs
KBU | KBZ
Puissance nominale : 2 600 | 2 600
Course (in) : 5,75 | 6,75
RPM max : 1 200 | 1 000
Vitesse piston : 1 150 | 1 125
Diamètre de tige (in) : 2,875 | 2,875
Charge totale sur tige (lb) : 150 000 | 150 000
Poids moyen (lb) : 24 000 | 24 000
Longueur max (in) : 86 | 86
Largeur nominale (in) : 192 | 192
Hauteur axe vilebrequin (in) : 24 | 24

4 tirs
KBU | KBZ
Puissance nominale : 5 200 | 5 200
Course (in) : 5,75 | 6,75
RPM max : 1 200 | 1 000
Vitesse piston : 1 150 | 1 125
Diamètre de tige (in) : 2,875 | 2,875
Charge totale sur tige (lb) : 150 000 | 150 000
Poids moyen (lb) : 45 000 | 45 000
Longueur max (in) : 135 | 135
Largeur nominale (in) : 192 | 192
Hauteur axe vilebrequin (in) : 24 | 24

6 tirs
KBU | KBZ
Puissance nominale : 7 800 | 7 800
Course (in) : 5,75 | 6,75
RPM max : 1 200 | 1 000
Vitesse piston : 1 150 | 1 125
Diamètre de tige (in) : 2,875 | 2,875
Charge totale sur tige (lb) : 150 000 | 150 000
Poids moyen (lb) : 68 000 | 68 000
Longueur max (in) : 183 | 183
Largeur nominale (in) : 192 | 192
Hauteur axe vilebrequin (in) : 24 | 24

Caractéristiques produit

• Filtres huile haute efficacité : filtres à cartouche classés 1 micron nominal / 12 microns absolu.
• Dispositifs de déchargement polyvalents : poches de dégagement de volume variable (VVCP) manuelles en tête disponibles sur la plupart des cylindres ; déchargeurs pneumatiques de soupape d'aspiration disponibles en quantité limitée.
• Boulonnerie haute résistance : boulons de classe 8 sur les liaisons chargées et boulons antifatigue sur les chapeaux de soupape pour une fixation sûre.

Matériaux

• Carter en fonte grise : vilebrequin en acier forgé, guidage de croix en fonte grise, palier axial en bronze, palier principal trimétallique.
• Croix en fonte ductile : axe de croix en acier allié.
• Bielle en acier forgé : bague du doigt de croix en bronze, palier de bielle trimétallique, boulons de contrainte grade 8.

Cylindres et conception
Les cylindres sont conçus pour fonctionner sur de larges plages de pression tout en maintenant fiabilité et performance. Les options de cylindres exploitent la puissance et la capacité de charge sur tige de chaque châssis et peuvent être combinées en de nombreuses configurations pour fournir le volume et la pression de gaz requis. Le logiciel Ariel 7 est utilisé pour modéliser et concevoir les configurations adaptées aux applications spécifiques.

Spécifications techniques

• Série / modèle : KBU / KBZ.
• Course : KBU 5,75 in (146 mm) ; KBZ 6,75 in (171 mm).
• RPM max : KBU 1 200 ; KBZ 1 000.
• Diamètre tige piston : 2,875 in (73 mm).
• Charge totale sur tige : 150 000 lb ; tension : 75 000 lb ; compression : 80 000 lb.
• Puissance nominale selon configuration : 2 tirs 2 600 ; 4 tirs 5 200 ; 6 tirs 7 800 (valeurs par modèle indiquées).
• Poids indicatif selon configuration : 24 000 lb (2 tirs) ; 45 000 lb (4 tirs) ; 68 000 lb (6 tirs).
• Longueurs maximales indicatives (in) : 86 (2 tirs) ; 135 (4 tirs) ; 183 (6 tirs). Largeur nominale (in) : 192. Hauteur axe vilebrequin (in) : 24.
