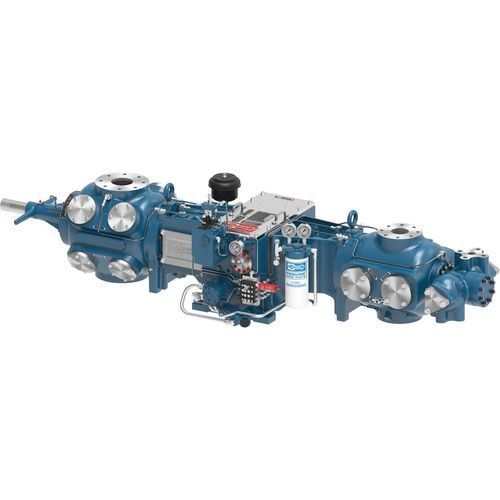

Groupe compresseur de gaz JGM

à pistonmulti-étagé

Présentation
Ariel JGM et JGP sont des compresseurs à pistons de petit châssis destinés au rassemblement de gaz, au gaz-lift et aux applications CNG. Ils sont conçus pour s'accoupler à une large gamme de moteurs haute vitesse et peuvent supporter jusqu'à 170 BHP. Grâce à une vaste bibliothèque de cylindres et jusqu'à 4 étages de compression, les JGM et JGP offrent plusieurs options de configuration dans un encombrement réduit.

Applications

• Rassemblement de gaz
• Gaz-lift
• Remplissage CNG et tâches de compression sur petites lignes

Caractéristiques produit

• Compatibilité avec une large gamme de moteurs haute vitesse
• Support jusqu'à 4 étages de compression via une vaste bibliothèque de cylindres
• Configurations de cylindres multiples pour adapter débit et pression de refoulement
• Options de déchargement : poches de dégagement à volume variable (VVCP) manuelles en tête sur la plupart des cylindres ; disponibilité limitée de déchargeurs pneumatiques de soupape d'aspiration
• Filtres à huile spin-on non dérivants, efficacité nominale 5 microns et absolue 17 microns

Matériaux

• Carter en fonte grise : vilebrequin en acier forgé, guide de crosshead en fonte grise, palier principal tri-métal
• Crosshead en fonte grise : goupille de crosshead en acier allié
• Bielle en fonte ductile : douille en bronze pour goupille de crosshead, palier de bielle tri-métal, boulons de classe 8

1 Throw (tableau)
JGM vs JGP — Puissance nominale : 85 / 85; Course (in) : 3.5 / 3.0; Vitesse max (RPM) : 1,500 / 1,800; Vitesse piston (ft/min) : 875 / 900; Diamètre tige (in) : 1.125 / 1.125; Charge totale tige (lbs) : 12,000 / 12,000; Traction (lbs) : 6,000 / 6,000; Compression (lbs) : 7,000 / 7,000; Poids moyen (lbs) : 1,400 / 1,400; Longueur max (in) : 37 / 37; Largeur nominale (in) : 62 / 62; Ligne d'axe vilebrequin (in) : 9.25 / 9.25

2 Throw (tableau)
JGM vs JGP — Puissance nominale : 170 / 170; Course (in) : 3.5 / 3.0; Vitesse max (RPM) : 1,500 / 1,800; Vitesse piston (ft/min) : 875 / 900; Diamètre tige (in) : 1.125 / 1.125; Charge totale tige (lbs) : 12,000 / 12,000; Traction (lbs) : 6,000 / 6,000; Compression (lbs) : 7,000 / 7,000; Poids moyen (lbs) : 2,200 / 2,200; Longueur max (in) : 34 / 34; Largeur nominale (in) : 83 / 83; Ligne d'axe vilebrequin (in) : 9.25 / 9.25

Remarques
Jusqu'à 4 étages de compression sont pris en charge via les cylindres proposés par Ariel. Le logiciel Ariel 7 Performance est utilisé pour modéliser et concevoir des configurations de compresseur adaptées à des applications spécifiques, reproduire des conceptions historiques ou configurer de nouvelles réalisations.

Caractéristiques techniques

• Marque : Ariel
• Modèle / Série : JGM / JGP
• Puissance maximale : jusqu'à 170 BHP
• Étages de compression : jusqu'à 4
• Applications typiques : rassemblement de gaz, gaz-lift, CNG
• Options de course : 3.5 in (JGM) et 3.0 in (JGP)
• Max RPM : JGM 1,500 rpm; JGP 1,800 rpm
• Vitesse piston (ft/min) : JGM 875; JGP 900
• Diamètre tige : 1.125 in
• Limite charge tige totale : 12,000 lbs
• Traction : 6,000 lbs; Compression : 7,000 lbs
• Poids moyen (selon configuration) : 1,400–2,200 lbs
• Longueur max et largeur nominale varient selon la configuration (voir tableaux ci-dessus)
• Ligne d'axe vilebrequin : 9.25 in
• Filtration de lubrification : filtre à huile spin-on non dérivant, 5 micron nominal, 17 micron absolu
• Cylindres et soupapes : conceptions polyvalentes combinables pour atteindre débit et pression requis
