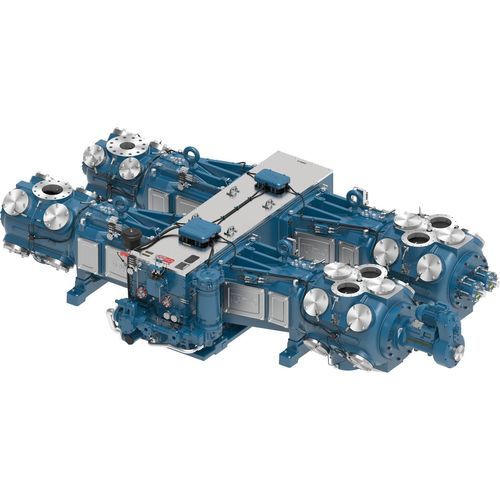

Compresseur alternatif KBD

pour gaz de processde gaz naturelde dioxyde de carbone

Aperçu
Les KBC/KBD/KBF sont des compresseurs à pistons grand châssis et moyenne vitesse de la gamme Ariel, conçus pour être entraînés par moteur électrique ou moteur à gaz naturel. Ils répondent aux besoins de compression à grande capacité tels que la collecte et le traitement du gaz naturel, le transport (pipeline) et le stockage, les gaz industriels et de procédé, ainsi que la capture du carbone. Disponibles en configurations 2-, 4- et 6-throw, leurs capacités nominales sont respectivement de 2 400, 4 800 et 7 200 BHP. Leur conception robuste offre une densité de puissance élevée avec une vibration réduite et une empreinte compacte, tandis que les améliorations facilitent l'exploitation et l'entretien pour les exploitants/propriétaires.

Caractéristiques produit
Les clapets de type plaque, conçus pour les vitesses de fonctionnement modernes, utilisent des éléments d'étanchéité non métalliques en standard. Les clapets sont choisis pour satisfaire aux critères établis de faible vitesse d'écoulement sur les clapets.

Arbres à manivelle lourds
Les compresseurs sont équipés de vilebrequins en acier forgé, usinés avec précision et dotés de contrepoids intégrés, fabriqués par Ariel Corporation.

Supports de guidage repensés
Les guides inclinés robustes de type "KB" avec boulonnage traversant ont été repensés pour augmenter la résistance et la rigidité.

Matériaux

• Carter en fonte grise : vilebrequin en acier forgé, guide de tête mobile en fonte grise, palier axial en bronze, palier principal tri-métal
• Tête mobile en fonte ductile : goupille de tête mobile en acier allié
• Bielles en acier forgé : douille de goupille de tête mobile en bronze, palier de bielle tri-métal, boulons de classe 8

Cylindres innovants
Ariel propose des conceptions de cylindres polyvalentes utilisables sur une large plage de pressions grâce à des clapets qui équilibrent fiabilité et performances. Les options de cylindres pour chaque châssis exploitent pleinement la puissance et la capacité de charge sur tige du châssis et peuvent être combinées en centaines de configurations pour fournir le volume et la pression requis. Le logiciel Ariel 7 Performance aide les ingénieurs à modéliser et concevoir les configurations, à reproduire des installations existantes ou à spécifier de nouvelles réalisations.

Tableaux techniques
2 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Puissance nominale (BHP): 2,400 | 2,400 | 2,400
Course (in): 7.0 | 6.0 | 5.0
Régime max: 1,000 | 1,200 | 1,400
Vitesse piston (FPM): 1,167 | 1,200 | 1,167
Diamètre tige (in): 2.5 | 2.5 | 2.5
Charge totale sur tige (lbs): 132,000 | 132,000 | 132,000
Tension (lbs): 66,000 | 66,000 | 66,000
Compression (lbs): 69,000 | 69,000 | 69,000
Masse moyenne (lbs): 16,300 | 16,300 | 16,300
Longueur max (in): 64 | 64 | 64
Largeur nominale (in): 185 | 185 | 185
Centre du vilebrequin (in): 21 | 21 | 21

4 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Puissance nominale (BHP): 4,800 | 4,800 | 4,800
Course (in): 7.0 | 6.0 | 5.0
Régime max: 1,000 | 1,200 | 1,400
Vitesse piston (FPM): 1,167 | 1,200 | 1,167
Diamètre tige (in): 2.5 | 2.5 | 2.5
Charge totale sur tige (lbs): 132,000 | 132,000 | 132,000
Tension (lbs): 66,000 | 66,000 | 66,000
Compression (lbs): 69,000 | 69,000 | 69,000
Masse moyenne (lbs): 33,600 | 33,600 | 33,600
Longueur max (in): 115 | 115 | 115
Largeur nominale (in): 185 | 185 | 185
Centre du vilebrequin (in): 21 | 21 | 21

6 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Puissance nominale (BHP): 7,200 | 7,200 | 7,200
Course (in): 7.0 | 6.0 | 5.0
Régime max: 1,000 | 1,200 | 1,400
Vitesse piston (FPM): 1,167 | 1,200 | 1,167
Diamètre tige (in): 2.5 | 2.5 | 2.5
Charge totale sur tige (lbs): 132,000 | 132,000 | 132,000
Tension (lbs): 66,000 | 66,000 | 66,000
Compression (lbs): 69,000 | 69,000 | 69,000
Masse moyenne (lbs): 50,050 | 50,050 | 50,050
Longueur max (in): 158 | 158 | 158
Largeur nominale (in): 185 | 185 | 185
Centre du vilebrequin (in): 21 | 21 | 21

Caractéristiques / Spécifications techniques

• Série : KBC / KBD / KBF
• Capacité en puissance (selon le nombre de throws) : environ 2 400 BHP (2-throw), 4 800 BHP (4-throw), 7 200 BHP (6-throw)
• Courses disponibles : 7.0 in (KBC), 6.0 in (KBD), 5.0 in (KBF)
• Régime max par châssis : 1 000 / 1 200 / 1 400 rpm
• Vitesse piston : jusqu'à ~1 200 FPM (dépend du châssis)
• Diamètre tige : 2.5 in ; charge totale tige : 132,000 lbs ; tension : 66,000 lbs ; compression : 69,000 lbs
• Masse moyenne approximative : ~16 300 / ~33 600 / ~50 050 lbs (2/4/6-throw)
• Dimensions typiques : longueur max 64 / 115 / 158 in ; largeur nominale 185 in ; centre vilebrequin 21 in
• Matériaux : carter en fonte grise ; croisillon en fonte ductile ; bielles en acier forgé ; paliers en bronze ; paliers tri-métal ; boulons de résistance classe 8
