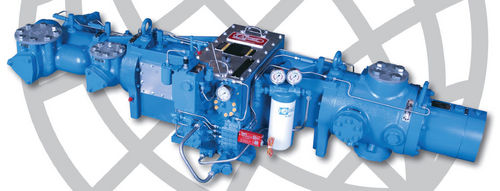

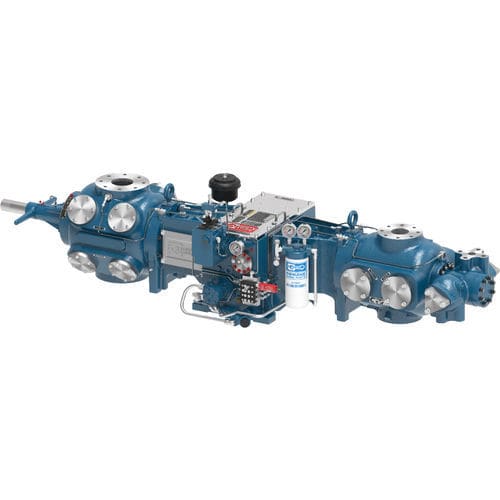

Groupe compresseur de gaz JGP

à pistonmulti-étagé

Présentation
Les compresseurs alternatifs Ariel JGM et JGP sont conçus pour la collecte de gaz, le gas lift et les applications CNG. Adaptés aux moteurs haute vitesse, ils supportent jusqu'à 170 BHP. Disponibles en châssis 1 maneton et 2 manetons, ces compresseurs peuvent intégrer jusqu'à quatre étages de compression via une bibliothèque étendue de cylindres.

Applications

• Compression en tête de puits et collecte de gaz de champ
• Systèmes de gas lift et traitement en amont
• Flottes de compression CNG de petite à moyenne capacité

Caractéristiques du produit

• Crucettes robustes : Crucettes monobloc avec axes en acier trempé et rectifié et lubrification sous pression en haut et en bas pour réduire l'usure.
• Dispositifs de déchargement polyvalents : Poches de volume de dégagement variables (VVCP) manuelles disponibles sur la plupart des cylindres ; déchargeurs pneumatiques de soupape d'aspiration disponibles selon les applications.
• Filtres d'huile haute efficacité : Filtres vissables sans dérivation, 5 microns nominal / 17 microns absolus.
• Conceptions de cylindres innovantes : Cylindres utilisables sur de larges plages de pression et combinables en multiples configurations ; logiciel Ariel 7 pour la modélisation et la configuration.

Matériaux

• Carters en fonte grise : Vilebrequin en acier forgé, guidage de crucette en fonte grise, palier principal trimétallique.
• Crucette en fonte grise : Axe de crucette en acier allié.
• Bielle en fonte ductile : Douille de l'axe de crucette en bronze, palier de bielle trimétallique, boulons de tension grade 8.

Données techniques — 1 maneton
JGM | JGP
Puissance nominale : 85 | 85
Course (in) : 3,5 | 3,0
RPM max : 1 500 | 1 800
Vitesse piston : 875 | 900
Diamètre tige (in) : 1,125 | 1,125
Charge totale tige (lbs) : 12 000 | 12 000
Tension (lbs) : 6 000 | 6 000
Compression (lbs) : 7 000 | 7 000
Poids moyen (lbs) : 1 400 | 1 400
Longueur max (in) : 37 | 37
Larg. nominale (in) : 62 | 62
Centre vilebrequin (in) : 9,25 | 9,25

Données techniques — 2 manetons
JGM | JGP
Puissance nominale : 170 | 170
Course (in) : 3,5 | 3,0
RPM max : 1 500 | 1 800
Vitesse piston : 875 | 900
Diamètre tige (in) : 1,125 | 1,125
Charge totale tige (lbs) : 12 000 | 12 000
Tension (lbs) : 6 000 | 6 000
Compression (lbs) : 7 000 | 7 000
Poids moyen (lbs) : 2 200 | 2 200
Longueur max (in) : 34 | 34
Larg. nominale (in) : 83 | 83
Centre vilebrequin (in) : 9,25 | 9,25

Notes supplémentaires
Châssis compacts conçus pour s'accoupler à une large gamme de moteurs haute vitesse. Jusqu'à quatre étages de compression possibles via la bibliothèque de cylindres. Une fiche technique produit est disponible pour la configuration et la commande détaillées.

Spécifications

• Puissance maximale : jusqu'à 170 BHP (selon configuration)
• Configurations : 1 maneton et 2 manetons
• Options de course : 3,5 in (JGM) et 3,0 in (JGP)
• Vitesses maximales : jusqu'à 1 800 RPM selon configuration
• Vitesse piston : 875–900 (tableau fabricant)
• Diamètre tige : 1,125 in ; charge totale tige : 12 000 lbs
• Poids moyen : 1 400 lbs (1 maneton) et 2 200 lbs (2 manetons) selon configuration
• Centre vilebrequin : 9,25 in
• Filtration huile : filtres vissables 5 microns nominal / 17 microns absolus
