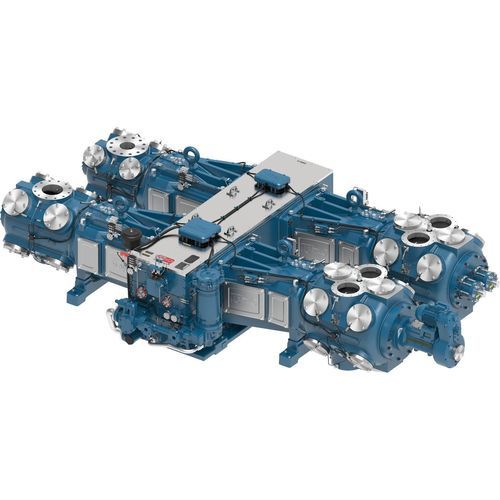

Compresseur alternatif KBC

à pistonpour gaz de processde gaz naturel

Présentation
Les KBC/KBD/KBF sont des compresseurs alternatifs Ariel à grand cadre et vitesse moyenne, conçus pour être accouplés à des moteurs électriques ou à des moteurs à gaz naturel. Ils répondent aux besoins de projets de compression à forte puissance et grande capacité : collecte et traitement du gaz naturel, transport et stockage par pipeline, gaz de procédé et industriels, capture du carbone et autres applications industrielles. La conception offre une densité de puissance élevée dans un encombrement compact tout en minimisant les vibrations et en facilitant l'exploitation et la maintenance pour les exploitants.

Caractéristiques du produit

• Vannes efficaces : Vannes de type plaque adaptées aux vitesses modernes, équipées d'éléments d'étanchéité non métalliques en standard ; sélection des vannes conforme aux critères de faible vitesse de vanne.
• Cigüeñales résistants : Cigues crans en acier forgé usinés avec précision et contrepoids intégrés fabriqués par Ariel.
• Supports de guidage repensés : Guides inclinés robustes de type KB avec boulonnage traversant pour plus de rigidité et de résistance.
• Cylindres polyvalents : Cylindres utilisables sur de larges plages de pression et combinables en multiples configurations ; logiciel Ariel 7 utilisé pour la modélisation et la configuration.

Matériaux

• Carter en fonte grise : vilebrequin en acier forgé, guidage de croisillon en fonte grise, palier axial en bronze, palier principal trimétallique.
• Croisillon en fonte ductile : axe de croisillon en acier allié.
• Bielle en acier forgé : douille de goujon de croisillon en bronze, palier de bielle trimétallique, boulons de tension classe 8.

Données techniques — 2-throw
KBC | KBD | KBF
Puissance nominale (BHP) : 2 400 | 2 400 | 2 400
Course (in) : 7.0 | 6.0 | 5.0
Régime max (RPM) : 1 000 | 1 200 | 1 400
Vitesse piston (FPM) : 1 167 | 1 200 | 1 167
Diamètre tige (in) : 2.5 | 2.5 | 2.5
Charge totale tige (lbs) : 132 000 | 132 000 | 132 000
Tension (lbs) : 66 000 | 66 000 | 66 000
Compression (lbs) : 69 000 | 69 000 | 69 000
Masse moyenne (lbs) : 16 300 | 16 300 | 16 300
Longueur maxi (in) : 64 | 64 | 64
Largeur nominale (in) : 185 | 185 | 185
Alésage centre vilebrequin (in) : 21 | 21 | 21

Données techniques — 4-throw
KBC | KBD | KBF
Puissance nominale (BHP) : 4 800 | 4 800 | 4 800
Course (in) : 7.0 | 6.0 | 5.0
Régime max (RPM) : 1 000 | 1 200 | 1 400
Vitesse piston (FPM) : 1 167 | 1 200 | 1 167
Diamètre tige (in) : 2.5 | 2.5 | 2.5
Charge totale tige (lbs) : 132 000 | 132 000 | 132 000
Tension (lbs) : 66 000 | 66 000 | 66 000
Compression (lbs) : 69 000 | 69 000 | 69 000
Masse moyenne (lbs) : 33 600 | 33 600 | 33 600
Longueur maxi (in) : 115 | 115 | 115
Largeur nominale (in) : 185 | 185 | 185
Alésage centre vilebrequin (in) : 21 | 21 | 21

Données techniques — 6-throw
KBC | KBD | KBF
Puissance nominale (BHP) : 7 200 | 7 200 | 7 200
Course (in) : 7.0 | 6.0 | 5.0
Régime max (RPM) : 1 000 | 1 200 | 1 400
Vitesse piston (FPM) : 1 167 | 1 200 | 1 167
Diamètre tige (in) : 2.5 | 2.5 | 2.5
Charge totale tige (lbs) : 132 000 | 132 000 | 132 000
Tension (lbs) : 66 000 | 66 000 | 66 000
Compression (lbs) : 69 000 | 69 000 | 69 000
Masse moyenne (lbs) : 50 050 | 50 050 | 50 050
Longueur maxi (in) : 158 | 158 | 158
Largeur nominale (in) : 185 | 185 | 185
Alésage centre vilebrequin (in) : 21 | 21 | 21

Spécifications techniques

• Marque : Ariel
• Désignation modèle : KBC / KBD / KBF (grand cadre, vitesse moyenne)
• Capacité de puissance : 2 400 BHP (2-throw), 4 800 BHP (4-throw), 7 200 BHP (6-throw)
• Applications typiques : collecte/traitement du gaz naturel, transport et stockage par pipeline, gaz de procédé et industriels, capture du carbone
• Type de soupape : soupapes à disque avec éléments d'étanchéité non métalliques
• Matériaux : carter en fonte grise, croisillon en fonte ductile, bielle en acier forgé
• Alésage centre vilebrequin : 21 in
• Largeur nominale : 185 in
