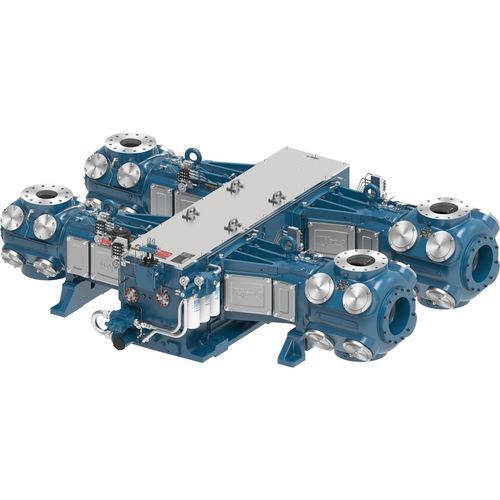

Compresseur alternatif KBE

de gaz naturelélectriquestationnaire

Présentation
Le Ariel KBE est un compresseur alternatif séparé de milieu de gamme conçu, fabriqué et soutenu pour répondre aux besoins des marchés de collecte de gaz naturel et de location de compresseurs. Il est proposé avec plusieurs configurations de cylindres sur des châssis à deux ou quatre manivelles et combine la capacité de charge sur vigeaux et la rigidité des conceptions de type KB avec les économies de coût des cylindres de type E. La résistance et la polyvalence rendent le KBE adapté aux flottes de compression sous contrat.

Caractéristiques principales

• Cigüeñales pour service lourd : Cigüeñal en acier forgé usiné de précision avec contrepoids intégrés, fabriqué spécifiquement par Ariel.
• Lubrification sous pression complète : Pompe d'huile entraînée par le châssis fournissant de l'huile refroidie via un filtre à débit total à tous les composants mobiles ; un bloc répartiteur dose l'huile vers les cylindres et les garnitures de tige.
• Carters robustes : Base en fonte grise fortement nervurée avec couvercle supérieur amovible en aluminium d'Ariel pour une longue durée de service et un accès aisé lors de la maintenance.
• Cylindres innovants : Cylindres polyvalents conçus pour de larges plages de pression avec des soupapes équilibrant fiabilité et performance ; les cylindres peuvent être combinés en centaines de configurations et sont modélisés avec le logiciel Ariel 7 Performance.

Matériaux

• Carter en fonte grise : cigüeñal en acier forgé, guide de cruceta en fonte grise, palier axial en bronze, palier principal trimétallique.
• Cruceta en fonte ductile : axe de cruceta en acier allié.
• Bielle en acier forgé : manchon bronze de l'axe de cruceta, palier de bielle trimétallique, fixations de classe 8.

Données clés — 2 manivelles
KBE
Puissance nominale : 1,300
Course (in) : 5 (127 mm)
Régime max : 1,500
Vitesse piston : 1,167
Diamètre tige (in) : 2.0 (51 mm)
Charge totale sur tige (lbs) : 74,000
Tension (lbs) : 37,000
Compression (lbs) : 40,000
Masse moyenne (lbs) : 7,400
Longueur max (in) : 58 (1,473 mm)
Largeur nominale (in) : 169 (4,293 mm)
Hauteur axe vilebrequin (in) : 17 (432 mm)

Données clés — 4 manivelles
KBE
Puissance nominale : 2,600
Course (in) : 5 (127 mm)
Régime max : 1,500
Vitesse piston : 1,167
Diamètre tige (in) : 2.0 (51 mm)
Charge totale sur tige (lbs) : 74,000
Tension (lbs) : 37,000
Compression (lbs) : 40,000
Masse moyenne (lbs) : 17,000
Longueur max (in) : 101 (2,565 mm)
Largeur nominale (in) : 169 (4,293 mm)
Hauteur axe vilebrequin (in) : 17 (432 mm)

Remarques supplémentaires
Applications cibles : collecte de gaz naturel et location d'installations de compression ; disponible en plusieurs configurations de cylindres sur châssis à deux ou quatre manivelles.

Caractéristiques / spécifications techniques

• Modèle : KBE
• Type : compresseur alternatif séparé, milieu de gamme
• Configurations de châssis : 2 manivelles et 4 manivelles
• Puissance nominale (2 manivelles) : 1,300
• Puissance nominale (4 manivelles) : 2,600
• Course : 5 in (127 mm)
• Régime max : 1,500
• Vitesse piston : 1,167
• Diamètre tige : 2.0 in (51 mm)
• Charge totale sur tige : 74,000 lbs (329 kN)
• Tension : 37,000 lbs (165 kN)
• Compression : 40,000 lbs (178 kN)
• Masse moyenne (2 manivelles) : 7,400 lbs (3,357 kg)
• Masse moyenne (4 manivelles) : 17,000 lbs (7,711 kg)
• Longueur max : 58 in (2 manivelles) / 101 in (4 manivelles)
• Largeur nominale : 169 in (4,293 mm)
• Hauteur axe vilebrequin : 17 in (432 mm)
• Cigüeñal : acier forgé, usinage de précision avec contrepoids intégrés
• Lubrification : pompe d'huile entraînée par le châssis, filtre huile à débit total, bloc répartiteur d'huile vers les cylindres
• Carter : base en fonte grise avec couvercle supérieur amovible en aluminium
