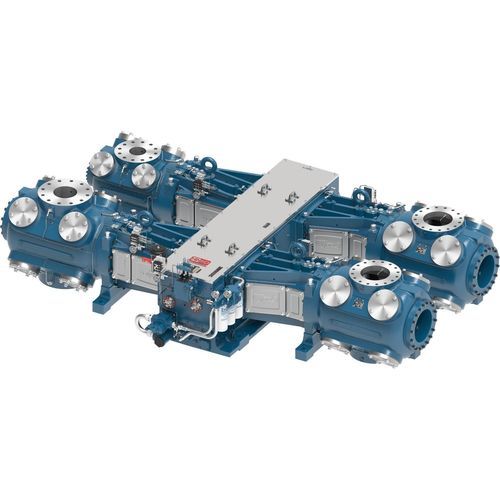

Compresseur à piston KBT

alternatifpour gaz de processde gaz

Présentation
Les compresseurs Ariel KBK et KBT sont des compresseurs alternatifs conçus pour un fonctionnement continu dans les applications gazières et pétrolières. Conçus avec des composants renforcés et de nombreuses options de cylindres, ces châssis répondent aux besoins standards et spécialisés et permettent d’atteindre jusqu’à 5 520 BHP en configurations multi-vilebrequin.

Caractéristiques produit

• Boulonnerie haute résistance : boulons de classe 8 sur toutes les liaisons sollicitées et boulons anti-fatigue sur les bouchons de soupape assurant l’intégrité des assemblages.
• Bielles rigides : bielles en acier forgé à quatre boulons, profil en I renforcé pour une longévité accrue.
• Traverses robustes : croisillons monobloc Ariel avec axes trempés et rectifiés et lubrification sous pression directe en haut et en bas pour réduire l’usure.
• Cylindres polyvalents : conceptions de cylindres et de soupapes utilisables sur de larges plages de pression ; les cylindres peuvent être combinés en de nombreuses configurations pour fournir le débit et la pression requis.
• Logiciel Ariel 7 : outil d’ingénierie pour modéliser et configurer les ensembles compresseurs, incluant les conceptions de cylindres historiques et actuelles.

Matériaux

• Carter en fonte grise : vilebrequin en acier forgé, guidage de croisillon en fonte grise, palier d’appui en bronze, paliers principaux trilaminés.
• Croisillon en fonte ductile : axe de croisillon en acier allié.
• Bielle en acier forgé : douille de palier du croisillon en bronze, palier de bielle trilaminé, boulons de contrainte de classe 8.

2 throw — paramètres clés
Paramètre | KBK | KBT
Puissance nominale | 1 840 BHP | 1 840 BHP
Course (in) | 6 | 5
Régime maxi (RPM) | 1 200 | 1 500
Vitesse piston | 1 200 | 1 250
Diamètre tige (in) | 2.0 | 2.0
Charge totale sur tige (lbs) | 92 000 | 92 000
Tension (lbs) | 46 000 | 46 000
Compression (lbs) | 50 000 | 50 000
Poids moyen (lbs) | 11 500 | 11 500
Longueur max (in) | 58 | 58
Largeur nominale (in) | 169 | 169
Alésage centre vilebrequin (in) | 17 | 17

4 throw — paramètres clés
Paramètre | KBK | KBT
Puissance nominale | 3 680 BHP | 3 680 BHP
Course (in) | 6 | 5
Régime maxi (RPM) | 1 200 | 1 500
Vitesse piston | 1 200 | 1 250
Diamètre tige (in) | 2.0 | 2.0
Charge totale sur tige (lbs) | 92 000 | 92 000
Tension (lbs) | 46 000 | 46 000
Compression (lbs) | 50 000 | 50 000
Poids moyen (lbs) | 22 500 | 22 500
Longueur max (in) | 101 | 101
Largeur nominale (in) | 169 | 169
Alésage centre vilebrequin (in) | 17 | 17

6 throw — paramètres clés
Paramètre | KBK | KBT
Puissance nominale | 5 520 BHP | 5 520 BHP
Course (in) | 6 | 5
Régime maxi (RPM) | 1 200 | 1 500
Vitesse piston | 1 200 | 1 250
Diamètre tige (in) | 2.0 | 2.0
Charge totale sur tige (lbs) | 92 000 | 92 000
Tension (lbs) | 46 000 | 46 000
Compression (lbs) | 50 000 | 50 000
Poids moyen (lbs) | 35 500 | 35 500
Longueur max (in) | 147 | 147
Largeur nominale (in) | 169 | 169
Alésage centre vilebrequin (in) | 17 | 17

Remarques supplémentaires
Les cylindres Ariel sont modulaires et peuvent être combinés en centaines de configurations pour atteindre les débits et pressions requis. Utilisez le logiciel Ariel 7 pour la modélisation détaillée et la sélection des ensembles KBK/KBT destinés aux opérations gazières et pétrolières.
