Compresseur alternatif JGR

à pistonde gaz naturelélectrique

Présentation

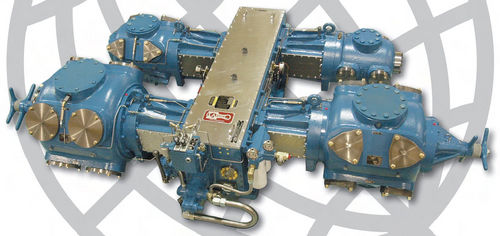

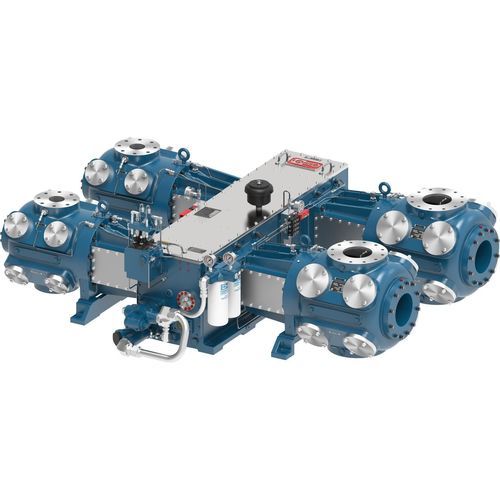

Le Ariel JGR est un compresseur alternatif séparé de taille moyenne conçu pour la collecte de gaz sur des puits de taille moyenne. Il s'intègre facilement avec des moteurs électriques et des moteurs à gaz naturel et est proposé en configurations jusqu'à 860 BHP. Le JGR est couramment utilisé pour les puits de collecte conventionnels et comme compresseur principal dans les systèmes de collecte distribuée.

Données techniques — 2-throw
Modèle : JGR
Puissance nominale : 430 BHP
Course : 4,25 in
RPM max : 1 200
Vitesse du piston : 850 (unités telles que présentées)
Diamètre du tige : 1,5 in
Charge totale sur la tige : 32 000 lbs
Tension : 16 000 lbs
Compression : 20 000 lbs
Poids moyen : 4 800 lbs
Longueur max : 41 in
Largeur nominale : 104 in
Centre du vilebrequin : 12 in

Données techniques — 4-throw
Modèle : JGR
Puissance nominale : 860 BHP
Course : 4,25 in
RPM max : 1 200
Vitesse du piston : 850 (unités telles que présentées)
Diamètre du tige : 1,5 in
Charge totale sur la tige : 32 000 lbs
Tension : 16 000 lbs
Compression : 20 000 lbs
Poids moyen : 9 600 lbs
Longueur max : 78 in
Largeur nominale : 104 in
Centre du vilebrequin : 12 in

Caractéristiques produit
Lubrification sous pression complète
Une pompe d'huile lubrifiante entraînée par la structure fournit de l'huile refroidie via un filtre huile à flux intégral à tous les composants mobiles du bâti. Un bloc répartiteur distribue des débits d'huile mesurés vers les alésages de cylindre et les garnitures de tige.

Cigüeñales de service lourd
Les vilebrequins sont en acier forgé, usinés de précision avec contrepoids intégrés, fabriqués par Ariel Corporation pour le cadre JGR.

Boulonnerie haute résistance
Des boulons de grade 8 sur les liaisons chargées et des boulons résistants à la fatigue sur les couvercles de soupape assurent un assemblage sécurisé sur tout le bâti.

Cylindres innovants
Les cylindres Ariel sont polyvalents sur de larges plages de pression grâce à des soupapes conciliant fiabilité et performance. Pour chaque taille de bâti, les options de cylindres exploitent pleinement la puissance et la capacité de charge des tiges. Les cylindres peuvent être combinés en de nombreuses configurations; le logiciel Ariel 7 est utilisé pour la modélisation et la conception des configurations.

Matériaux

• Carter en fonte grise : vilebrequin en acier forgé, guide de tête coulissante en fonte grise, palier principal trimétallique
• Tête coulissante en fonte ductile : axe de tête coulissante en acier allié

• Bielle en acier forgé : bague bronze pour axe de tête, palier de bielle trimétallique, boulons de contrainte grade 8

Vues d'assemblage et images complémentaires
Des vues éclatées et d'assemblage des petits cadres et composants illustrent la construction du bâti, de la tête coulissante et de la bielle.

Caractéristiques techniques

• Produit : Ariel JGR (compresseur alternatif séparé de taille moyenne)
• Applications : collecte de gaz sur puits de taille moyenne; compatible avec moteurs électriques et moteurs à gaz naturel
• Configurations disponibles : jusqu'à 860 BHP
• 2-throw — Puissance nominale : 430 BHP; Course : 4,25 in; RPM max : 1 200; Vitesse piston : 850; Diamètre tige : 1,5 in; Charge totale tige : 32 000 lbs; Tension : 16 000 lbs; Compression : 20 000 lbs; Poids moyen : 4 800 lbs; Longueur max : 41 in; Largeur nominale : 104 in; Centre vilebrequin : 12 in
• 4-throw — Puissance nominale : 860 BHP; Course : 4,25 in; RPM max : 1 200; Vitesse piston : 850; Diamètre tige : 1,5 in; Charge totale tige : 32 000 lbs; Tension : 16 000 lbs; Compression : 20 000 lbs; Poids moyen : 9 600 lbs; Longueur max : 78 in; Largeur nominale : 104 in; Centre vilebrequin : 12 in
