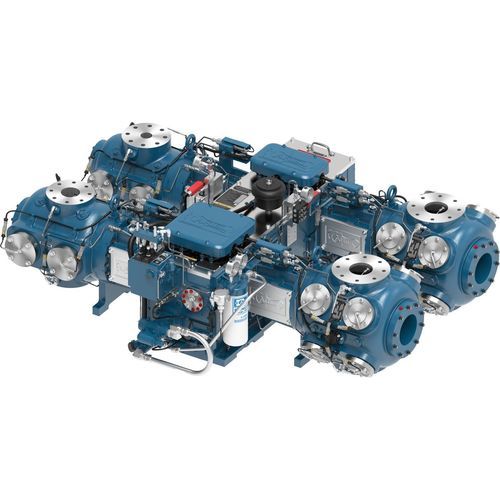

Groupe compresseur de gaz JGA

à piston

Aperçu
Les séries JG et JGA sont des compresseurs alternatifs séparés, de taille moyenne, destinés à être montés sur entraînement et utilisés pour la collecte de gaz, le surpressionnement de gaz carburant, le forage sous-équilibré et les applications GNC. Introduit en 1966, le JG est le premier petit châssis alterné d'Ariel; le JGA ajoute des capacités de gas-lift pour les puits de type shale à production accrue.

Configurations produit (throws)
Configurations disponibles : 2 Throw, 4 Throw, 6 Throw (JGA disponible en 6 Throw).

Tableau de performances — 2 Throw
Puissance nominale : JG 252 / JGA 280
Course (in) : JG 3.5 / JGA 3.0
Régime max : JG 1 500 / JGA 1 800
Vitesse piston : JG 875 / JGA 900
Diamètre tige (in) : 1.125
Charge totale tige (lbs) : JG 18,000 / JGA 20,000
Tension (lbs) : JG 9,000 / JGA 10,000
Compression (lbs) : JG 10,000 / JGA 11,000
Poids moyen (lbs) : JG 2,200 / JGA 2,200
Longueur max (in) : 34 / 34
Largeur nominale (in) : 80 / 80
Alésage vilebrequin (in) : 10.25 / 10.25

Tableau de performances — 4 Throw
Puissance nominale : JG 504 / JGA 560
Course (in) : JG 3.5 / JGA 3.0
Régime max : JG 1 500 / JGA 1 800
Vitesse piston : JG 875 / JGA 900
Diamètre tige (in) : 1.125
Charge totale tige (lbs) : JG 18,000 / JGA 20,000
Tension (lbs) : JG 9,000 / JGA 10,000
Compression (lbs) : JG 10,000 / JGA 11,000
Poids moyen (lbs) : JG 4,200 / JGA 4,200
Longueur max (in) : 58 / 58
Largeur nominale (in) : 80 / 80
Alésage vilebrequin (in) : 10.25 / 10.25

Tableau de performances — 6 Throw (JGA)
Puissance nominale : JGA 840
Course (in) : JGA 3.0
Régime max : JGA 1 800
Vitesse piston : JGA 900
Diamètre tige (in) : 1.125
Charge totale tige (lbs) : JGA 20,000
Tension (lbs) : JGA 10,000
Compression (lbs) : JGA 11,000
Poids moyen (lbs) : JGA 7,600
Longueur max (in) : 86
Largeur nominale (in) : 80
Alésage vilebrequin (in) : 10.25

Caractéristiques produit

• Carter robuste : Socle en fonte fortement nervuré et couvercle supérieur amovible en aluminium léger pour une grande durée de service et un accès maintenance facilité.
• Filtres huile haute efficacité : Filtres spin-on non dérivants, 5 micron nominal / 17 micron absolu.
• Segments et tiges durables : Pistons en acier résistant à l'usure ou en fonte grise et tiges en acier allié rectifiées, écrous de palier de verrouillage; filetage roulé 1/4" plus petit que le diamètre de tige pour faciliter l'installation.
• Conceptions de cylindres polyvalentes : Cylindres utilisables sur une large plage de pression et combinables en nombreuses configurations. Le logiciel Ariel 7 est utilisé pour le dimensionnement.

Matériaux

• Carter en fonte grise : Vilebrequin en acier forgé, guidage de croisillon en fonte grise, palier principal tri-métal.
• Croisillon en fonte ductile : Axe de croisillon en acier allié.
• Bielles en acier forgé : Douille bronze de palier de croisillon, palier de bielle tri-métal, boulons classe 8.

Notes additionnelles
Architecture séparée, adaptée à la collecte de gaz, DGB, forage sous-équilibré et GNC. Le JG est le produit historique petit-châssis (1966); le JGA apporte la fonction gas-lift moderne pour des puits de shale à production accrue.

Caractéristiques techniques / Spécifications

• Applications : collecte de gaz, surpression de gaz carburant, forage sous-équilibré, CNG.
• Configurations : 2 Throw, 4 Throw, 6 Throw.
• Plages de puissance (exemples) : JG 252–504 / JGA 280–840 selon le throw.
• Courses : 3.0 in et 3.5 in selon modèle.
• Régimes max : 1 500 / 1 800 rpm selon course.
• Diamètre tige : 1.125 in.
• Charges tige totales : jusqu'à 20,000 lbs.
• Charges tension/compression : jusqu'à 10,000 / 11,000 lbs selon modèle.
• Poids moyens (exemples) : ~2,200; ~4,200; ~7,600 lbs selon throw.
• Dimensions exemples : Longueur max 34–86 in; Largeur nominale 80 in; Alésage vilebrequin 10.25 in.
