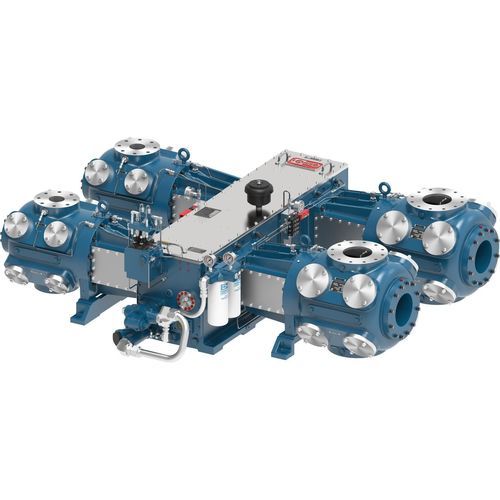

Compresseur alternatif JGJ

à pistonde gaz naturelélectrique

Aperçu
Le JGJ d'Ariel est un compresseur alternatif séparé de cadre moyen, conçu pour la collecte de gaz et la surpression de gaz combustible sur des puits de débit modéré. Il fournit une puissance compacte à haute vitesse avec une course courte et une charge de tige importante par rapport à son encombrement.

Applications

• Surpression de gaz combustible
• Collecte de gaz sur site de puits
• Installations entraînées par moteurs électriques ou moteurs à gaz naturel

Caractéristiques produit

• Vannes efficaces : Vannes de type plaque adaptées aux vitesses modernes, éléments d'étanchéité non métalliques en série et sélectionnées pour minimiser la vitesse des clapets.
• Casquilles de palier de précision : Coussinets principaux et de bielle trimétalliques usinés selon des tolérances strictes pour une durée de service homogène.
• Bielle rigide : Bielles en acier forgé à quatre boulons et section en I renforcée pour une capacité de charge élevée.

Matériaux

• Carter en fonte grise : Vilebrequin en acier forgé, guide de croix en fonte grise, palier axial en bronze, palier principal trimétallique.
• Crucette en fonte ductile : Axe de crucette en acier allié.
• Bielle en acier forgé : Bague de palier d'axe en bronze, palier de bielle trimétallique, boulons de résistance classe 8.

Cylindres et configurations
Ariel propose des conceptions de cylindres polyvalentes couvrant de larges plages de pression et pouvant être combinées en de nombreuses configurations pour atteindre les débits et pressions requis. Le logiciel Ariel 7 Performance est utilisé pour modéliser et sélectionner les configurations de compresseur et de cylindres pour les applications terrain.

Données techniques — Configuration 2
JGJ — Puissance nominale : 620
Course (in) : 3,5
RPM max : 1 800
Vitesse du piston : 1 050
Diamètre de tige (in) : 1,5
Charge totale sur tige (lbs) : 42 000
Tension (lbs) : 21 000
Compression (lbs) : 23 000
Poids moyen (lbs) : 4 800
Longueur max (in) : 41
Largeur nominale (in) : 104
Alésage vilebrequin (in) : 12

Données techniques — Configuration 4
JGJ — Puissance nominale : 1 240
Course (in) : 3,5
RPM max : 1 800
Vitesse du piston : 1 050
Diamètre de tige (in) : 1,5
Charge totale sur tige (lbs) : 42 000
Tension (lbs) : 21 000
Compression (lbs) : 23 000
Poids moyen (lbs) : 9 600
Longueur max (in) : 78
Largeur nominale (in) : 104
Alésage vilebrequin (in) : 12

Données techniques — Configuration 6
JGJ — Puissance nominale : 1 860
Course (in) : 3,5
RPM max : 1 800
Vitesse du piston : 1 050
Diamètre de tige (in) : 1,5
Charge totale sur tige (lbs) : 42 000
Tension (lbs) : 21 000
Compression (lbs) : 23 000
Poids moyen (lbs) : 14 400
Longueur max (in) : 108
Largeur nominale (in) : 104
Alésage vilebrequin (in) : 12

Caractéristiques techniques

• Modèle / Dénomination : JGJ
• Options de configuration : 2, 4, 6 throws
• Puissance nominale (2 / 4 / 6) : 620 / 1 240 / 1 860
• Course : 3,5 in
• RPM maximum : 1 800 rpm
• Vitesse du piston : 1 050 (unités telles que présentées)
• Diamètre de tige : 1,5 in
• Charge totale sur tige : 42 000 lbs
• Tension : 21 000 lbs
• Compression : 23 000 lbs
• Poids moyen (2 / 4 / 6) : 4 800 lbs / 9 600 lbs / 14 400 lbs
• Longueur max (2 / 4 / 6) : 41 in / 78 in / 108 in
• Largeur nominale : 104 in
• Alésage vilebrequin : 12 in
• Matériaux : carter en fonte grise, vilebrequin en acier forgé, crucette en fonte ductile, bielles en acier forgé, paliers trimétalliques, bagues en bronze
