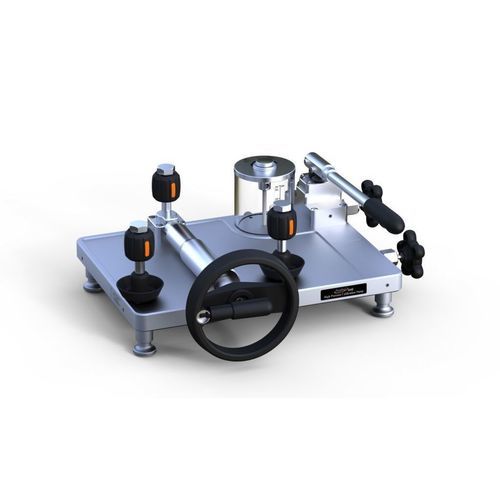

Pompe d'étalonnage manuelle ADT 946A

hydrauliquehaute pressionpour la génération de pression

Présentation
La pompe hydraulique ADDITEL 946A est une pompe manuelle permettant de générer et contrôler la pression jusqu’à 1 000 bars (15 000 psi). Elle est destinée principalement à l’étalonnage d’instruments en laboratoire.

Fonctionnalités principales

• Système double piston : permet de remplir sous pression des systèmes de grand volume tout en procurant un réglage fin de la pression, en montée comme en descente.
• Système de vanne d’isolation : isole le volume d’étalonnage pour éviter les fuites et optimiser la stabilité de la pression générée.
• Trois connecteurs à serrage manuel : connexion rapide des manomètres et autres instruments de mesure de pression sans outil ni téflon.
• Convient pour l’étalonnage de transmetteurs et manomètres en laboratoire.

Matériaux et étanchéité

• Adaptateurs : inox
• Corps : inox / aluminium
• Joints : Buna-N

Accessoires inclus (standard)

• Joints O-ring : 20 pcs
• Manuel d’utilisation
• 9201 : 250 ml d’huile

Accessoires optionnels

• ADT102 : Adaptateurs 1/4NPT mâle vers diverses connexions femelles à serrage manuel (25 pcs)
• ADT103 : Adaptateurs 1/4NPT mâle vers diverses connexions femelles à serrage manuel (10 pcs)
• ADT100-HTK : Kit de flexible de test 1,5 m, 1000 bars, 1/4NPT mâle vers 1/4NPT / 1/8NPT / 1/2NPT / 1/4BSP / M20X1.5 femelles à serrage manuel
• 9908 : Valise de transport pour ADT 946 et 2 manomètres
• ADT946-MK : Kit de maintenance pour pompe 946
• 9202 : 1 bouteille d’huile diethylhexyl sebacate

Connexions
Connexion instrument sous test et connexion de référence disponibles en : 1/4NPT femelle, 1/4BSP femelle ou M20X1.5 femelle. Ports pression disponibles (selon configuration) : N = 1/4NPT mâle, N2 = 1/2 NPT mâle, B = 1/4BSP mâle, M = M20×1.5.

Caractéristiques / spécifications techniques

• Media : huile, eau déminéralisée
• Gamme de pression : 0 à 1 000 bar (0 à 15 000 psi)
• Matériaux : adaptateurs en inox ; corps en inox/aluminium ; joints en Buna-N
• Dimensions : hauteur 175 mm ; base 455 mm x 380 mm
• Masse : 13 kg
• Garantie : 1 an
• Volume piston (ajustage fin) : 1,5 ml
• Connexion : connecteur à serrage manuel pour le manomètre de référence et les manomètres à tester
