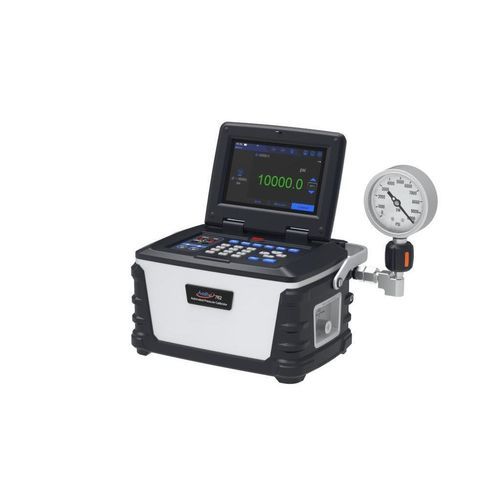

Calibrateur de pression ADT762

pour manomètrepour capteur de pressionprogrammable

Aperçu
Le calibrateur de pression automatisé Additel ADT762 est une solution clé en main pour l'automatisation des travaux d'étalonnage de pression jusqu'à 700 bar ou 1000 bar selon modèle. Conçu pour une utilisation sur le terrain et en laboratoire, il combine portabilité, précision et connectivité pour étalonnages automatisés de transmetteurs, pressostats, manomètres (aiguille et numériques) et capteurs, y compris appareils HART/PROFIBUS.

Principales fonctionnalités

• Génération et contrôle automatisés de la pression jusqu’à 1000 bar (selon modèle)
• Précision jusqu’à 0,01 % FS (double plage)
• Étalonnage sur 2 gammes (HP et LP) avec commutation automatique
• Contrôle de la stabilité ≤ 0,005 % FS
• Portable, adapté terrain et laboratoire
• Prend en charge deux modules de pression externes
• Communication : Wi‑Fi, LAN, Bluetooth, USB, Ethernet
• Communications HART (lecture, configuration, étalonnage) et Profibus
• Enregistrement des données et gestion des tâches (jusqu'à 1000 tâches documentées)
• Technologie de pompe électrique brevetée et purge automatique intégrée
• Communications avancées et applicatifs d’automatisation pour créer/exécuter des tâches sans PC

Détails fonctionnels et avantages
Le ADT762 automatise entièrement la purge des systèmes hydrauliques (élimination d’air) via un système de purge intégré, simplifiant la préparation des essais. L'application de tâches intégrée analyse automatiquement erreurs et mesures, génère des rapports et stocke les résultats localement. Le calibrateur peut stocker et rappeler jusqu'à 1000 tâches documentées.

Modèles et variantes

• ADT762-01-GP15K-XX : calibrateur automatique 1000 bar, précision 0.01 % FS
• ADT762-02-GP15K-XX : calibrateur automatique 1000 bar, précision 0.02 % FS
• ADT762-01-GP10K-XX : calibrateur automatique 700 bar, précision 0.01 % FS
• ADT762-02-GP10K-XX : calibrateur automatique 700 bar, précision 0.02 % FS
• Options de port de pression (XX) : N = 1/4 NPT femelle, N2 = 1/2 NPT femelle, B = 1/4 BSP femelle, B2 = 1/2 BSP femelle, M = M20x1.5 femelle
• Existe aussi en version eau (ADT 762 W)

Livré en standard

• 9022 : cordons de mesure (2 ensembles, 4 pièces)
• Câble USB (1 pc)
• 9725 : Batterie Li‑ion rechargeable (1 pc)
• 9818 : Adaptateur secteur externe 110V/220V (1 pc)
• Entonnoir (1 pc)
• ADT100-762 Hose : Flexible haute pression (1 pc)
• Petite mallette d'accessoires (câbles et adaptateurs) (1 pc)
• Bouchon de transport (1 pc)
• 9907-762 : Mallette de transport (1 pc)
• 9201 : Huile sébacate (500 ml) (1 bouteille)
• Joints toriques pour réservoir (3.5*1.2‑NBR70) (5 pièces)
• Joints toriques pour connecteur angle droit (5*1.5‑NBR70) (5 pièces)
• 9060 : Câble de connexion du module de pression ADT161 (1 pc)
• Connecteur à angle droit ADT762 (1 pc)
• Certificat d'étalonnage accrédité ISO17025 (1 pc)

Accessoires optionnels

• ADT107‑KIT : collecteur à deux ports, tuyau de pression et câble de communication à retour zéro
• ADT161 : capteur externe (voir liste des modules compatibles)
• ADT100‑762‑X : connecteur angle droit
• 9241 : accumulateur gaz de remplacement
• 9201 : huile sébacate 1 litre

Caractéristiques / spécifications techniques

• Plage de pression : 0‑700 bar et 0‑1000 bar selon modèle
• Fluide recommandé : sébacate de diéthylhexyle
• Capacité de charge externe maximale : max 80 ml à 700 bars (50 ml recommandés)
• Réservoir : max 350 ml, bouchon de réservoir à pression, filtre intégré
• Durée de stabilité : > 5 minutes (basée sur la plage du module de contrôle)
• Module de pression interne : module intégré double gamme
• Double plage et précisions (exemples) : GP15K (0‑1000 bar / 0‑400 bar) et GP10K (0‑700 bar / 0‑200 bar) avec options de précision 0,01 % FS ou 0,02 % FS selon configuration
• Modules de mesure externes pris en charge : tous les modules ADT161 (compatibilités et précisions suivant référence ADT161‑01 ou ADT161‑02)
• Interface utilisateur : écran tactile couleur + clavier élastomère
• Affichage : écran tactile TFT 7" 800 x 480 couleurs
• Indice de protection boîtier : IP31
• Alimentation : batterie lithium ou secteur
• Batterie : Li‑Ion rechargeable (~12 heures d'utilisation, recharge <5 heures)
• Masse : 12,8 kg (sans huile)
• Dimensions : 300 x 220 x 192 mm
• Communications : USB, LAN, Bluetooth, Wi‑Fi
• Communication HART : lecture, configuration et étalonnage (fichiers DD mis à jour)
• Stockage : > 8 Go
• Enregistrement de données : jusqu'à 1 000 000 lectures (données et horodatage)
• Documentation des tâches : jusqu'à 1 000 tâches stockables avec données
• Fonctions d'automatisation : test de pressostats, auto steps, test de fuite
• Langues interface : anglais, allemand, français, italien, espagnol, portugais, chinois, japonais, russe
• Durée de vie pompe : > 1 000 000 cycles
• Température de fonctionnement : 0 °C à 50 °C
• Température de stockage : -20 °C à 60 °C
• Humidité : < 90 %, sans condensation
• Vibrations : 4 g (20 à 2 000 Hz)
• Choc : 8 g, test de chute 1 m
• Certificat : certificat d'étalonnage accrédité ISO 17025 avec données traçables NIST
• Conformité : CE
• Compatibilité logicielle : ACal, Additel Land, Additel Link (accès via application mobile)
• Garantie : 1 année
