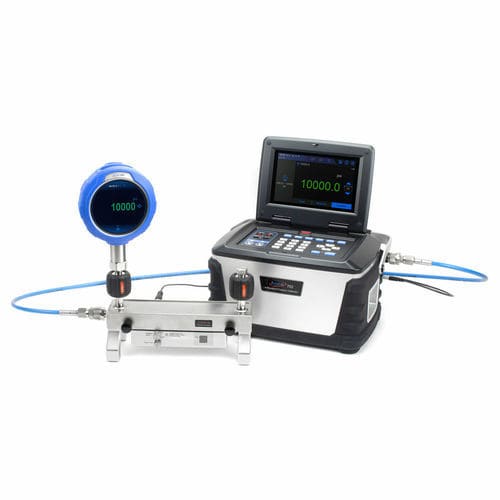

Calibrateur de pression ADT762W

pour signaux en mApour manomètrepour capteur de pression

Aperçu
Conçu pour une utilisation à la fois sur le terrain et en laboratoire, la portabilité et la précision de cet appareil en font un calibrateur de référence pour les laboratoires d'étalonnage et les techniciens terrain. Prise en charge automatisée de l'étalonnage des transmetteurs de pression, des pressostats, des manomètres analogiques et numériques et des capteurs de pression. Support des appareils HART/PROFIBUS PA. Fonction de tâches intégrée et enregistrement des données. Connectivité : Wi‑Fi, LAN, Bluetooth, USB et Ethernet. Certificat d'étalonnage accrédité ISO 17025 avec données incluses en standard.

Principales fonctionnalités

• Génération et contrôle automatisés de la pression jusqu’à 1000 bar
• Précision jusqu’à 0,01 % FS (double plage)
• Double gamme avec mode manuel ou de sélection automatique
• Conçu pour une utilisation avec de l'eau déminéralisée (gestion des fluides intégrée)
• Contrôle de la stabilité ≤ 0,005 % FS
• Portable – usage terrain et laboratoire (batterie Li‑Ion)
• Prend en charge deux modules de pression externes
• Communications Wi‑Fi, LAN, Bluetooth, USB et Ethernet
• Communicateur de terrain HART complet – modes d'étalonnage HART automatique et manuel
• Enregistrement des données et gestion des tâches (jusqu'à 1 000 tâches documentées)
• Technologie de pompe électrique brevetée et purge automatique intégrée

Précision à double plage
L'ADT762W peut basculer automatiquement entre différentes plages d'étalonnage internes selon la pression de contrôle réelle. Additel fournit des étalonnages dédiés pour des paires de plages (ex. 0–200 & 0–700 bar ou 0–400 & 0–1000 bar). La sélection de plage peut être réglée en mode automatique ou choisie manuellement par l'opérateur.

Purge automatique intégrée
Système de purge automatique pour élimination rapide de l'air du circuit hydraulique, simplifiant la mise en œuvre et réduisant le temps et la maintenance.

Manifold double port avec gestion du fluide
L'appareil est conçu pour une utilisation uniquement avec de l'eau déminéralisée. Il intègre un collecteur fourni et un système de gestion des fluides destiné à réduire l'eau stagnante et à extraire l'eau résiduelle après chaque mise à l'air libre pour prolonger la durée de vie et diminuer les coûts de maintenance.

Fonctionnalité de tâches documentée
L'application de tâches intégrée permet de créer, stocker et exécuter des procédures d'étalonnage sans PC : analyse automatique des erreurs, génération de rapports de test et stockage local des résultats (jusqu'à 1 000 tâches documentées et 1 000 000 de relevés horodatés).

Communication HART bimode
Prise en charge complète des transmetteurs HART : lecture, configuration et étalonnage directs depuis l'ADT762W en mode HART automatique ou manuel. Fichiers DD mis à jour périodiquement.

Spécifications en pression
Spécifications : Plage de pression : 1–1000 bar (relative). Sélection de gamme : modèles avec options manuelles (200/700 bar ou 400/1000 bar) ou gamme automatique. Précisions disponibles : 0,01 % FS et 0,02 % FS selon module (ex. GP15K-01 / GP10K-01 = 0,01 % FS pour 0–1000 / 0–700 bar). Résolution : 7 chiffres (sur certaines plages) ou 6 chiffres. Capacité de charge externe maximale : max 80 ml à 700 bar (50 ml recommandés). Réservoir : max 350 ml, filtre intégré. Milieu : eau déminéralisée. Stabilité du contrôle : ≤ 0,005 % FS (selon plage du module). Durée de stabilité : > 5 minutes. Modules de pression : module intégré double plage ; modules de mesure externes compatibles : tous les modules ADT161 (différentes plages et précisions 0,01 % ou 0,02 % FS selon version).

Spécifications électriques et interface
Interface utilisateur : écran tactile couleur et clavier. Afficheur : écran tactile TFT 7" 800 x 480 couleurs. Classement IP boîtier : IP31. Alimentation : batterie Li‑Ion dédiée ou adaptateur secteur (16–30 V). Batterie : Li‑Ion rechargeable, environ 12 heures d'utilisation, recharge < 5 heures. Masse : 12,8 kg (28 lb) sans support. Taille : 300 x 220 x 192 mm. Communications : Wi‑Fi, LAN, Bluetooth, USB, Ethernet. Source de boucle : 24 V ±1 V, charge maximale 50 mA. Stockage de données : > 8 Go. Enregistrement de données : jusqu'à 1 000 000 relevés (données et horodatage). Fonctions d'automatisation : test de commutation, étapes automatiques, test de fuite. Localisation interface : anglais, allemand, français, italien, espagnol, portugais, chinois, japonais et russe. Durée de vie pompe : > 1 000 000 cycles. Spécifications environnementales : température fonctionnement 0 °C à 50 °C ; stockage -20 °C à 60 °C ; humidité < 90 % sans condensation. Certificat : certificat d'étalonnage accrédité ISO 17025 fourni avec données traçables NIST. Conformité : CE. Compatibilité logicielle : ACal, Additel Land et Additel Link (accès via application mobile). Garantie : 1 an.

Modèles et options
Modèles disponibles (exemples) : ADT762W-GP15K-01 (1000 bar, 0,01 % FS), ADT762W-GP15K-02 (1000 bar, 0,02 % FS), ADT762W-GP10K-01 (700 bar, 0,01 % FS), ADT762W-GP10K-02 (700 bar, 0,02 % FS). Options manifold pression ADT 107-x avec ports (1/4" NPT femelle, 1/2" NPT femelle, 1/4" BSP femelle, 1/2" BSP femelle, M20x1.5 femelle).

Accessoires inclus (liste synthétique)

• Cordons de mesure 9022 (2 ensembles, 4 pièces)
• Câble USB (1 pc)
• Batterie Li‑ion rechargeable 9725 (1 pc)
• Adaptateur secteur externe 9818 (110/220 V) (1 pc)
• Entonnoir (1 pc)
• Flexible haute pression ADT100‑762 (1 pc)
• ADT107‑X‑KIT (embase à deux ports et câble de communication à retour zéro) (1 pc)
• Petite mallette d'accessoires (1 pc)
• Bouchons de transport (1 pc)
• Mallette de transport 9907‑762 (1 pc)
• Joints toriques pour réservoir (5 pièces)
• Câble de connexion module pression 9060 (1 pc)
• Connecteur à angle droit ADT100‑762‑X (1 pc)
• Certificat d'étalonnage accrédité ISO 17025 (inclus)

Caractéristiques / spécifications techniques

• Modèle : ADT762W
• Marque : Additel
• Plage pression : 1–1000 bar (relative)
• Précision : jusqu'à 0,01 % FS (selon version/module)
• Modes de gamme : automatique ou manuel (double plage interne)
• Stabilité de contrôle : ≤ 0,005 % FS
• Média : eau déminéralisée
• Résolution : 6 ou 7 chiffres selon configuration
• Modules externes de mesure : ADT161 compatibles (0,01 % ou 0,02 % FS)
• Afficheur : écran tactile TFT 7" (800 x 480)
• Alimentation : batterie Li‑Ion (≈12 h) ou adaptateur secteur (16–30 V)
• Masse : 12,8 kg
• Dimensions : 300 x 220 x 192 mm
• Communications : Wi‑Fi, LAN, Bluetooth, USB, Ethernet ; HART/Profibus PA pris en charge
• Stockage : > 8 Go ; enregistrement : jusqu'à 1 000 000 relevés
• Fonctions d'automatisation : tests de commutation, étapes automatiques, test de fuite, tâches documentées (jusqu'à 1 000)
• Durée de vie pompe : > 1 000 000 cycles
• Température de fonctionnement : 0 °C à 50 °C
• Certificat : ISO 17025 (inclus)
• Conformité : CE
