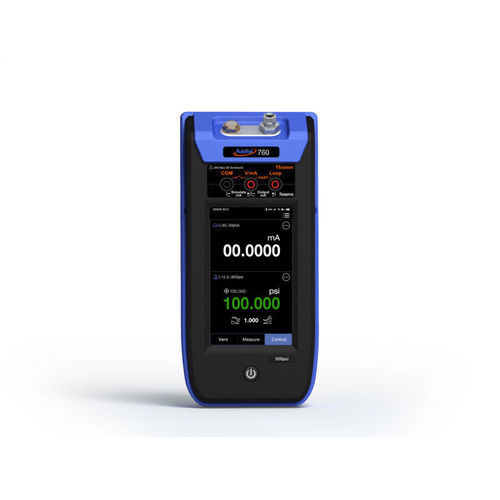

Calibrateur multifonction ADT 760

pour signaux en mAde pressionde tension

Présentation
Un calibrateur de pression portable, de précision et entièrement automatique, compact et léger (≈1,8 kg) capable de générer et mesurer des pressions depuis 90% du vide jusqu'à 20 bar selon le modèle. Écran tactile couleur et pompe interne automatique. Certificat d'étalonnage traçable NIST fourni en standard.

Résumé fonctionnel

• Génération et contrôle automatique de la pression via pompe intégrée (jusqu’à 20 bars selon le modèle).
• Stabilité de commande du module interne : <0,005% de la pleine échelle.
• Précision jusqu’à 0,01% de la pleine échelle (selon modèle / option).
• Modules de pression internes interchangeables pour adapter la gamme et la précision.
• Écran tactile couleur 800×480 TFT pour contrôle et navigation par icônes.
• Fonctions électriques : mesure et émission mA/V, alimentation boucle 24 VDC (protégé jusqu’à 30 V).
• Communications : USB, WiFi et Bluetooth; support instruments HART (option).
• Option data logging (modèles DL) : gestion de tâches programmables et stockage jusqu’à 1 million d’enregistrements.

Modèles disponibles

• ADT760-LLP : conçu pour très faibles pressions (module ±30 inH2O / ±75 mbar inclus).
• ADT760-D : couvre -0,86 à 2,5 bar (capteur CP35 inclus) pour mesures différentielles et relatives.
• ADT760-MA : couvre -0,86 à 20 bar (capteur CP300 inclus), inclut capteur barométrique interne pour mesures absolues et relatives.

Fonctions et points clés

• Automatisation des tests (sur modèles DL) : procédures d’étalonnage automatiques, préparation des tâches, contrôle automatique des pas d’étalonnage, tests de switch automatiques avec amortissement.
• Mesure et simulation de signaux électriques : mesure mA/V avec précision ±(0.01% lecture + 0.005% PE), émission courant 0–24 mA avec précision ±(0.02% lecture + 0.01% PE).
• Enregistrement & gestion des tâches (modèles DL) : jusqu’à 250 tâches programmables et téléchargement des résultats vers PC.
• Test de fuite : maintien de la pression pour mesurer les pertes par fuite.
• Protection circuit pression : filtrage amont spécial pour éviter blocages par poussières ou résidus.
• Batterie Li-ion rechargeable amovible ; autonomie ≈10 heures.

Modules internes et compatibilité (exemples)
La série de modules ADT155 permet d’étendre ou d’améliorer la précision et les gammes : ADT155 (DP025, DP050, DP1, DP2, DP5, DP10, DP20, DP30, DP50, DP150, DP300, DP400, DP800, DP1K) et modules CP (CP2, CP5, CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300) avec précisions variables selon le module et la gamme.

Accessoires (inclus / optionnels)

• Accessoires inclus typiques : set d’adaptateurs (ADT100-760-KIT), flexible 1.5 m (ADT100-760-HOSE), adaptateur secteur 110/220 V, batterie Li-ion, câbles de mesure, manuel utilisateur, certificat NIST.
• Accessoires optionnels : modules additionnels (ADT160A…), câbles de connexion module, kits flexibles de test (différentes connexions), manifold pression pneumatique (ADT128 series), valises souples/rigides, filtres, supports, logiciel Additel pour gestion et téléchargement des données.

Spécifications principales (extraits)
Spécification | 760-LLP | 760-D | 760-MA
Gamme de pression max | ±30 inH2O (±75 mbar) | -0.86 à 2.5 bar (-12.5 à 35 psi) | -0.86 à 20 bar.g (-12.5 à 300 psi)
Précision (pleine échelle) | 0.05% PE | 0.02% PE | 0.02% PE (option 0.01% possible)
Stabilité | <0.005% PE (module interne) pour tous les modèles
Type de pression | Différentiel, relatif (LLP & D) ; Relatif et Absolu (MA)
Résolution | 6 digits
Unités disponibles | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O, mtorr, torr, etc.
Connexion pression | Raccord cannelé (LLP) / G1/8 BSPF (D et MA selon version)
Afficheur | Couleur 800×480 TFT touch screen
Batterie | Li-ion rechargeable, autonomie ≈10 h, recharge 4 h (ext.) / 6 h (dans boitier)
Protection | IP54 (poussière et eau)
Masse / Dimensions | <1,8 kg ; 235 × 110 × 70 mm
Certificat | Traçable NIST fourni avec données
Communications | USB, WiFi, Bluetooth ; HART optionnel (modèle X-DL)

Caractéristiques / spécifications techniques

• Voies : 4 voies au total (1 électrique mesure/simulation, 1 voie pression interne génération/mesure, 2 voies pression par capteur externe).
• Compensation température : 5°C à 35°C (compensation étendue 0–50°C).
• Coefficient température : < ±(0.001% RD + 0.001% PE) / °C hors plage 5–35°C.
• Durée de vie pompe : >500 000 cycles.
• Spécifications environnementales : opération de 0°C à 50°C, 0–90% HR, altitude <3000 m ; stockage -20°C à 70°C.
• Vibration & choc : vibration 4g (20–2000 Hz) ; choc 8g drop test 1 m.
