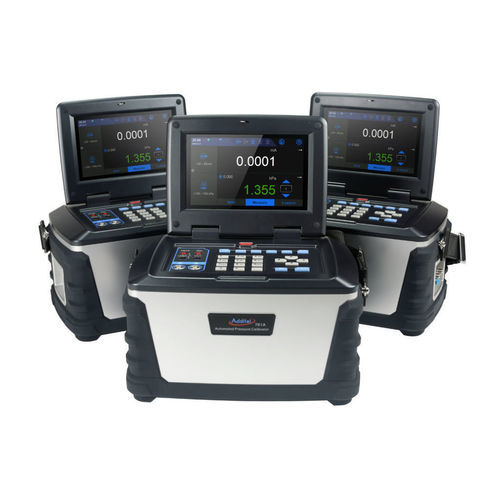

Calibrateur multifonction ADT 761A

pour signaux en mAde pressionpour manomètre

Description
En intégrant une pompe électronique interne de haute performance et un contrôleur de pression de précision, les calibrateurs de pression automatisés portables de la série ADT 761A offrent une solution clé en main pour l'étalonnage des manomètres, des transmetteurs et des pressostats sur le terrain et en laboratoire. Les ADT 761A succèdent aux ADT 761 en améliorant la flexibilité des capteurs internes, la capacité de génération en pression et l'interface homme-machine via des communications modernes (Ethernet, Wi‑Fi, Bluetooth, USB) et un écran couleur tactile.

Points clés

• Calibrateur totalement automatique avec pompe électrique intégrée (jusqu'à 100 bar selon modèle)
• Précision 0,02% PE (0,01% optionnel)
• Module de pression double (basse et haute pression) et possibilité de modules externes
• Portable (≈8 kg)
• WIFI, ETHERNET, BLUETOOTH et USB
• Datalogging avec mémoire 6 GB (jusqu'à 1 000 000 lectures)
• Certificat d'étalonnage ISO 17025 avec données inclus en standard

Fonctions principales
Génération automatique de pression par pompe interne depuis 90% du vide jusqu'à 100 bar (selon modèle). Mesure et génération de signaux électriques (mA/V), alimentation de boucle 24 V, communication HART et prise en charge Profibus. Interface utilisateur par écran tactile couleur 7" (800x480) et clavier numérique. Tests automatisés (procédures d'étalonnage, tests de pressostats PNP/NPN, test de fuite, maintien de pression). Support de modules de pression externes pour étendre la gamme jusqu'à très haute pression (modules ADT 160A / ADT 161A selon configuration).

Modèles disponibles

• ADT 761A-LLP : basse pression ±75 mbar (30 inH2O)
• ADT 761A-D : différentiel et relatif (-0,95 à 2,5 bar)
• ADT 761A-500 : vide à 35 bar rel. (500 psig)
• ADT 761A-1K : vide à 70 bar rel. (1 000 psig)
• ADT 761A-1.5K : vide à 100 bar rel. (1 500 psig)
• ADT 761A-BP : étalonnage barométrique (100 à 1 200 hPa)

Spécifications de pression (extrait)
Spécification - 761A-LLP - 761A-D - 761A-500 - 761A-1K - 761A-1.5K - 761A-BP
Plage max - 30 inH2O (75 mbar) - 35 psi (2,5 bar) - 500 psig (35 bar.g) - 1 000 psig (70 bar.g) - 1 500 psig (100 bar.g) - Capteur 1 200 hPa
Plage min - -30 inH2O (-75 mbar) - -13,5 psi (-0,95 bar) - -13 psi (-0,9 bar) - -13 psi (-0,9 bar) - -13 psi (-0,9 bar) - Capteur 100 hPa
Précision(1) - 0,05 % PE - 0,02 % PE - 0,02 % PE - 0,02 % PE - 0,02 % PE - 0,01 % PE
Stabilité - 0,005 % PE ou 0,05 Pa - 0,005 % PE - 0,005 % PE - 0,005 % PE - 0,005 % PE - 0,02 hPa
Type de pression - Différentiel/Relatif - Différentiel/Relatif - Relatif/Absolu - Relatif/Absolu - Relatif/Absolu - Absolu
Résolution - 6 chiffres (pour toutes les variantes)
Unités disponibles - Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inHg, inH2O, kg/m2, torr, personnalisées

Mesures et signaux électriques (extrait)
Mesure mA : ±25/±50 mA, résolution 0.0001 mA, précision 0.008%L+0.004%FS
Mesure V : ±300 mV / ±5/±12/±30 V, résolution 0.1 μV / 0.0001 V, précision 0.008%L+0.002%FS
Source mA : 0–25 mA (résolution 0.1 μA), source V : 0–16 V
Alimentation boucle : 16–30 V, charge max 70 mA

Remarques
Les ADT 761A acceptent des modules de pression numériques intelligents (ADT 161A/ADT 160A) permettant d'étendre la mesure jusqu'à très haute pression (jusqu'à plusieurs milliers de bars selon module). L'unité est fournie avec certificat ISO17025 incluant données traçables NIST.

caractéristiques / spécifications techniques

• Précision typique : 0,02 % PE (0,01 % en option)
• Contrôle de stabilité : < 0,005 % PE (0,003 % sur modèle haute précision)
• Affichage : écran tactile couleurs TFT 7" (800 x 480)
• Communications : USB, LAN (Ethernet), Bluetooth, Wi‑Fi, HART, Profibus
• Mémoire interne : 6 GB (jusqu'à 1 000 000 de valeurs), capacité tâches : jusqu'à 1 000 tâches
• Batterie rechargeable Li‑Ion : autonomie approximative 8 heures (dans le contenu principal) / spécification tableau indique ~16 h selon configuration, recharge <5 h
• Protection : IP31
• Masse : environ 7.95–8 kg
• Dimensions : 299 x 193 x 192 mm
• Température d'utilisation : 0 °C à 50 °C (température compensée selon spécification)
• Température de stockage : -20 °C à 60 °C
• Humidité : <90 % sans condensation
• Vibration & chocs : vibration 4 g (20–2 000 Hz), choc 8 g, drop test 1 m
• Durée de vie pompe : >100 000 cycles
• Langues d'interface : anglais, allemand, français, italien, espagnol, portugais, chinois, japonais, russe
• Garantie : 1 an
• Livré en standard : manifold ADT106‑X (selon modèle), adaptateur secteur 110/220, batterie rechargeable 9723, câbles de test 9022, flexible/tuyaux ADT100‑761 HOSE, valise 9907, etc.
