Manomètre absolu ADT 681 series

relatifdifférentielavec afficheur LCD

Présentation

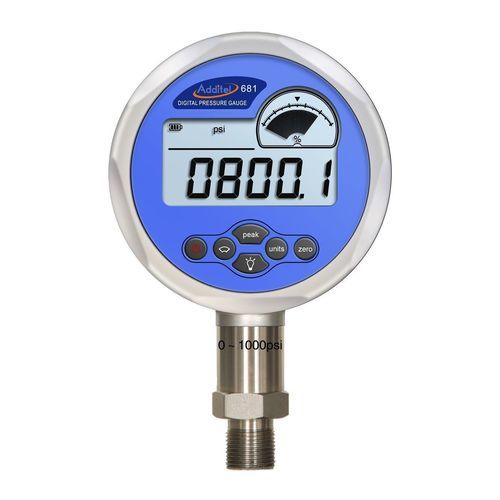

Grâce à une technologie basée sur l’utilisation d’un microprocesseur et de capteurs silicone, le manomètre numérique ADT 681 permet des mesures de pression fiables, précises et économiques jusqu’à 4200 bar. Chaque capteur est spécialement vieilli, testé et protégé avant l’assemblage. Les ADT 681 offrent un double affichage numérique et graphique, une compensation en température et sont disponibles en version standard ou certifiée ATEX (ADT 681 IS).

Principales fonctionnalités

• Précisions disponibles : 0,02% / 0,05% / 0,1% / 0,2% de la pleine échelle (PE)
• Double affichage : numérique et graphique (afficheur graphique reproduisant affichages à aiguille)
• Mesures compensées en température
• Unités de pression sélectionnables : jusqu’à 11 unités (Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg, ...)
• Modes de mesure : relative, absolue, dynamique, différentielle
• Alarmes haute et basse et visualisation des brusques changements de valeur
• Existe en version pour montage panneau
• Modèles ATEX disponibles (ADT 681 IS)
• Option enregistrement : jusqu’à 21 000 données (date, heure, pression et température)

Mesure de pression — Pression relative
Tableau (modèle | bar | média | Précisions (%PE) | % Rd | Surpression) :
V15 | -1.0 | G | 0.02 (0.05; 0.1; 0.2) | N/A | 3X
GP2 | 0,16 | G | 0.05 (0.1; 0.2) | N/A | 3X
GP5 | 0,35 | G | 0.05 (0.1; 0.2) | 0.1 | 3X
GP10 | 0,7 | G | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP15 | 1 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP30 | 2 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP50 | 3,5 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP100 | 7 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP150 | 10 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP300 | 20 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP500 | 35 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP600 | 40 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP1K | 70 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP2K | 140 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP3K | 200 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP5K | 350 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP6K | 400 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP10K | 700 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 2X
GP15K | 1000 | G, L | 0.05 (0.1; 0.2) | 0.1 | 2X
GP20K | 1400 | G, L | 0.05 (0.1; 0.2) | N/A | 2X
GP25K | 1600 | G, L | 0.1 (0.2) | N/A | 1.5X
GP30K | 2000 | G, L | 0.1 (0.2) | N/A | 1.5X
GP36K | 2500 | G, L | 0.1 (0.2) | N/A | 1.5X
GP40K | 2800 | G, L | 0.1 (0.2) | N/A | 1.35X
GP50K | 3500 | G, L | 0.1 (0.2) | N/A | 1.2X
GP60K | 4200 | G, L | 0.1 (0.2) | N/A | 1.1X

Mesure de pression — Pression absolue
Tableau (Modèle | bar | Média | Précisions (% PE) | Surpression) :
AP5 | 0,35 | G | 0,1 (0,2) | 3X
AP10 | 0,7 | G | 0,1 (0,2) | 3X
AP15 | 1,0 | G | 0,1 (0,2) | 3X
AP30 | 2,0 | G | 0,1 (0,2) | 3X
AP50 | 3,5 | G | 0,1 (0,2) | 3X
AP100 | 7,0 | G, L | 0,05 (0,2; 0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,2; 0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,2; 0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,2; 0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,2; 0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,2; 0,1) | 3X

Mesure de pression — Pression composée
Tableau (Modèle | bar | Média | Précision (% PE) | Surpression) :
CP2 | ±0,16 | G | 0,05 (0,1; 0,2) | 3X
CP5 | ±0,35 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP10 | ±0,7 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP15 | ±1 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP30 | -1 à 2 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP100 | -1 à 7 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP150 | -1 à 10 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP300 | -1 à 20 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X

Mesure de pression — Pression différentielle
Tableau (Modèle | bar | Média | Précision (% PE) | Surpression | Pression statique) :
DP1 | ±2,5 | G | 0,05 | 100X | 700 mBar
DP2 | ±5,0 | G | 0,05 | 100X | 700 mBar
DP5 | ±10 | G | 0,05 | 50X | 700 mBar
DP10 | ±25 | G | 0,05 | 20X | 700 mBar
DP20 | ±50 | G | 0,05 | 20X | 700 mBar
DP30 | ±75 | G | 0,05 | 20X | 700 mBar
DP50 | ±160 | G | 0,05 | 20X | 700 mBar
DP100 | ±250 | G | 0,05 | 20X | 1 Bar
DP150 | ±350 | G | 0,02 (0,05) | 20X | 3,5 Bar
DP300 | ±700 | G | 0,02 (0,05) | 20X | 3,5 Bar

Pression barométrique
BP | gamme de mesure 60 HPa à 1100 HPa | Média G | Précision 40 Pa | Surpression 3X

Spécifications additionnelles
Unités de pression disponibles : Pa, kPa, MPa, psi, bar, mbar, kgf/cm², inH2O@4°C, mmH2O@4°C, inHg@0°C, mmHg@0°C.
Port de connexion : 1/4 NPT mâle, 1/2 NPT femelle, 1/4 BSP mâle, M20×1.5 mâle (≤ 1000 bars), 1/4HP femelle ou 1/4HP mâle (≥ 1000 bars). Flexible de test Ø6 mm pour pression différentielle. Autres connexions sur demande.

Spécifications générales
Dimensions L x l x h : Ø110 mm x 35 mm x 176 mm. Boîtier montage panneau : Ø140 mm x 86 mm.
Masse : 0,6 Kg.
Écran : Afficheur LCD, résolution 5 digits, hauteur chiffres 16,5 mm. Rafraîchissement : 3 mesures/s (ajustable 1 à 10 mesures/s).
Boîtier : Aluminium. Connectique capillaire : 316L SS.
Alimentation : Batterie 9 V incluse. Durée de vie batterie : 300 h (10 lectures/s), 600 h (3 lectures/s), 6000 h (1 lecture / 10 s). Extinction automatique après 60 minutes (désactivable). Option : alimentation externe 110/220 V (ne pas utiliser en atmosphère explosive).
Interfaces de communication : RS-232 (ne pas utiliser en zone explosive).

Spécifications environnementales
Domaine de référence : 23°C ±3°C (HR < 95% sans condensation).
Domaine nominal de fonctionnement : -10 à +50°C.
Conditions de stockage : -20°C à +70°C.

Caractéristiques / spécifications techniques

• Modèle commercial : ADT 681
• Marque : ADDITEL
• Plage de mesure maximale : jusqu’à 4200 bar (selon version GP60K)
• Niveaux de précision : 0,02% / 0,05% / 0,1% / 0,2% PE
• Modes de mesure : relative, absolue, composée, différentielle, dynamique
• Double affichage : numérique + graphique
• Enregistrement des données : optionnel, jusqu’à 21 000 enregistrements (date, heure, pression, température)
• Alimentation : pile 9 V (fournie) ou alimentation externe en option
• Matériaux : boîtier aluminium, connectique 316L SS
• Température de fonctionnement : -10 à +50°C
