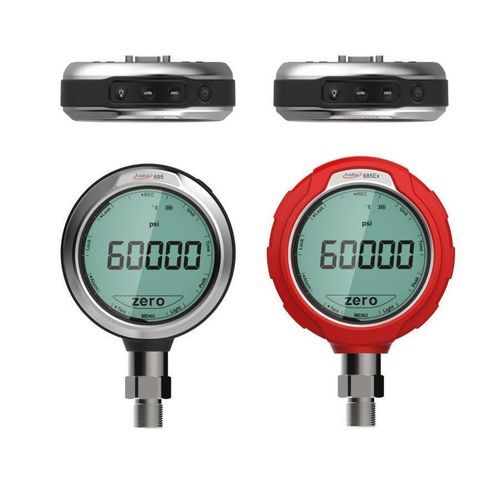

Manomètre absolu ADT685EX

différentielrelatifavec afficheur LCD

Présentation
Manomètre numérique ATEX à sécurité intrinsèque Additel ADT685EX, classé II 1G EX ia IIC T4 Ga, destiné aux mesures de pression dans les zones explosives. Appareil entièrement compensé en température, écran tactile, communications Bluetooth et USB, et étanchéité IP67.

Points forts

• Plages de pression jusqu’à 60 000 psi (4 200 bar)
• Précision disponible : 0,02% FS, 0,05% FS ou 0,1% RD selon version
• Précision entièrement compensée en température
• Baromètre intégré permettant mesure en relatif, composé ou absolu
• Écran tactile 3,4" facile à utiliser avec film protecteur en verre trempé remplaçable
• Communications Bluetooth et USB (USB Type-C) ; RS-232 disponible
• Enregistrement de données embarqué (optionnel) : jusqu’à 10 000 000 enregistrements
• Indice de protection IP67, résistance aux vibrations et chocs
• Étanchéité et robustesse adaptées aux environnements exigeants

Description détaillée
Les manomètres numériques ADT685 d'Additel offrent une interface moderne à écran tactile (3,4") avec menus simplifiés et réponse rapide. Technologie microprocesseur et capteurs de pression en silicium de pointe pour performances, durabilité et fiabilité. L’ADT685Ex est la version adaptée aux environnements nécessitant sécurité intrinsèque (ATEX) et permet la mesure et l'enregistrement de pression en zone dangereuse.

Fonctionnalités utilisateur

• Affichage 5 1/2 chiffres (FSTN) avec taux d'affichage réglable (par défaut 3 lectures/s ; réglable jusqu'à 10 lectures/s ou 1 lecture toutes les 20 s)
• Protection d'écran par film verre trempé remplaçable
• Unités de pression multiples : Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg et 3 unités personnalisées
• Communication avec application mobile Link d'Additel
• Possibilité d'enregistrement autonome des données (date, heure, pression, température) et téléchargement via logiciel Additel / Land ou Additel / Log II

Classification ATEX
Classé ATEX II 1G EX ia IIC T4 Ga. Explication des codes fournie : II = usage surface, 1G = zone 0 (risque permanent), EX ia = sécurité intrinsèque, IIC = groupe gaz le plus sévère, T4 = température maximale de surface 135°C, Ga = niveau de protection pour zone 0.

Livré en standard

• Gaine en caoutchouc
• Piles alcalines AAA (3 pièces)
• Câble USB type-C
• Sangle de suspension
• Adaptateur RS-232 Ex (pour modèles EX RS-232 uniquement)
• Tubes en silicone (2 x 1 m pour modèles DP)
• Manuel
• Certificat d’étalonnage accrédité ISO 17025

Options et accessoires

• Étui de transport (réf. 9903)
• Adaptateur d’alimentation externe 110/220 V (DC 5V) (réf. 9810)
• Enregistrement de données Additel / Log II et logiciel graphique (réf. 9502)
• Logiciels d’étalonnage automatisés Additel / Acal (9530 versions)
• Adaptateur USB vers RS232 et câbles d’extension (9050, 9050-EXT)

Remarque sur les plages et tables
Le produit propose des mesures relatives, absolues, différentielles et composées avec de nombreuses plages standard (voir tableau de plages) depuis de faibles valeurs jusqu’à 60 000 psi (4 200 bar). Des précisions et surpressions spécifiques sont détaillées par plage et type (relative, barométrique, absolue, différentielle, composée).

Caractéristiques / spécifications techniques

• Modèle : ADT685EX
• Description : Manomètre numérique à sécurité intrinsèque
• Marquage/Conformité : Marquage CE, certifié ATEX II 1G EX ia IIC T4 Ga
• Plages de pression : jusqu'à 60 000 psi (4 200 bar) (multiples plages détaillées disponibles)
• Précision : variantes -02 = 0,02% FS ; -05 = 0,05% FS ; -RD = combinaison % plage / % lecture (ex. 0–20% plage : 0,02% plage complète ; 20–110% : 0,1% lecture)
• Précision barométrique : 50 Pa (baromètre intégré)
• Types de mesure : pression relative, composée, absolue, différentielle, barométrique
• Affichage : Écran tactile capacitif 3,4" (FSTN) 5 1/2 chiffres ; protecteur verre trempé remplaçable
• Taux d'affichage : 3 lectures/s par défaut (réglable 10/s à 1/20 s)
• Unités : Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg + 3 personnalisées
• Température compensée : -10 °C à 50 °C
• Température de fonctionnement : -10 °C à 50 °C
• Température de stockage : -20 °C à 70 °C
• Humidité : 0–95% sans condensation
• Ports de pression : ≤15 000 psi : 1/4 NPT mâle, 1/2 NPT mâle, 1/4 BSP mâle, 1/2 BSP mâle, M20×1,5 mâle ; >15 000 psi : 1/4 HP femelle ou mâle (Autoclave F-250-C / M-250-C, 9/16-18 UNF)
• Pression différentielle : raccord cannelé ; autres connexions sur demande
• Alimentation : 3 piles alcalines AA (incluses) ou adaptateur externe 110/220 V (5 VDC) en option
• Autonomie batterie : ~1500 heures
• Mise hors tension automatique : sélectionnable
• Boîtier : acier inox 304 SS
• Parties en contact avec le fluide : 316 SS (peut varier selon plage)
• Dimensions : 118 mm (L) x 42 mm (P) x 178 mm (H)
• Poids : 0,68 kg (1,50 lb)
• Indice de protection : IP67
• Vibration : 5 g (10–500 Hz)
• Résistance aux chocs : 8 g / 11 ms
• Enregistrement de données : stockage jusqu’à 10 000 000 enregistrements (optionnel) ; intervalle sélectionnable 1 à 99 999 s
• Communication : USB Type-C, Bluetooth inclus ; RS-232
• Garantie : 1 an
