Kit d'adaptateurs ADT 102

Description

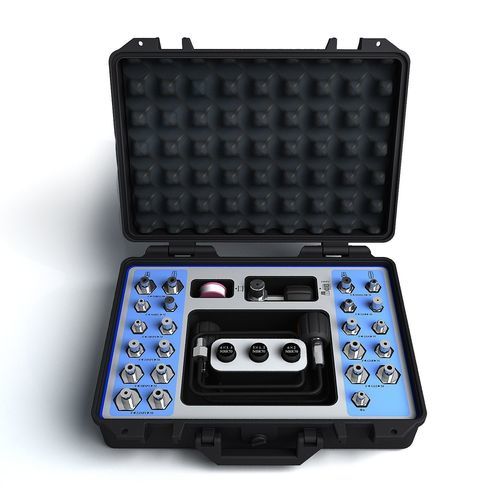

Configuration ADT102-N : set d'adaptateurs de pression centré sur un raccord principal 1/4 NPT mâle. Livré en valise sous forme d'ensemble de 25 pièces, pour réaliser des conversions de filetages standard en essais de pression et connexions hydrauliques/instrumentation.

Contenu et variantes

• Contenu : ensemble de 25 pièces livré en valise
• Référence principale présentée : ADT102-N (1/4 NPT mâle)
• Variantes disponibles : 1/2 NPT mâle, 1/4 BSP mâle, 1/2 BSP mâle, M20x1.5 mâle (selon référence)

Modèles sélectionnés et pressions maximales (sélection)

• ADT100-NPTM4-BSPM8 — 1/4 NPT mâle vers 1/8 BSP mâle — 1000 bar
• ADT100-NPTM4-BSPM4 — 1/4 NPT mâle vers 1/4 BSP mâle — 1000 bar
• ADT100-NPTM4-M10M — 1/4 NPT mâle vers M10x1.0 mâle — 1000 bar
• ADT100-NPTM4-NPTM4 — 1/4 NPT mâle vers 1/4 NPT mâle — 1000 bar
• ADT100-NPTM4-BARB — 1/4 NPT mâle vers raccord canelé — 150 psi
• ADT100-HTK-15K-NPTM4-NPTF4Q — kit flexible ~1,5 m, 1/4 NPT mâle vers 1/4 NPT femelle — 1000 bar

Variantes BSP (sélection)

• ADT100-BSPM-BSPM8 — 1/4 NPT mâle vers 1/8 BSP mâle — 1000 bar
• ADT100-BSPM-BSPM4 — 1/4 NPT mâle vers 1/4 BSP mâle — 1000 bar
• ADT100-BSPM-M20M — 1/4 NPT mâle vers M20x1.5 mâle — 1000 bar
• ADT100-BSPM-NPTF4RQ — 1/4 NPT mâle vers coudé 1/4 NPT femelle (serrage manuel) — 1000 bar

Caractéristiques / spécifications techniques

• Pack : ensemble de 25 pièces livré en valise
• Type de produit : set d'adaptateurs de pression
• Raccord principal présenté : 1/4 NPT mâle (configuration ADT102-N)
• Standards de filetages disponibles : NPT, BSP, métrique (M10, M14, M20), raccords canelés, coudés et variantes à serrage manuel
• Pression maximale typique : 1000 bar pour la plupart des adaptateurs listés
• Exception : version BARB (raccord canelé) indiquée ~150 psi
• Option kit flexible : ADT100-HTK-15K... env. 1,5 m, 1000 bar

Applications

• Essais de pression sur banc et sur site
• Connexions pour systèmes hydrauliques et instrumentation
• Conversions temporaires de filetages lors de maintenance, mise en service ou étalonnage
• Compatible avec les bancs d'essai et manomètres standards
