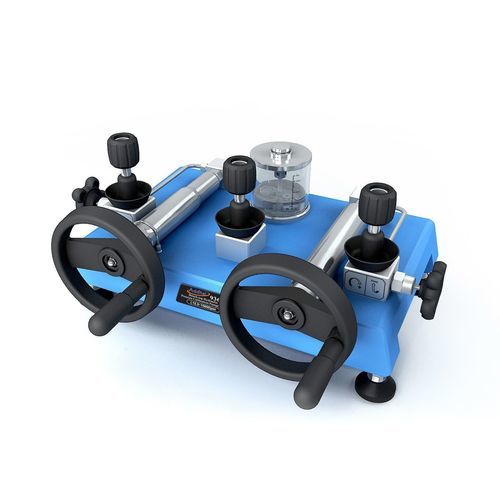

Pompe hydraulique à 2 pistons ADT 936

à pistonmanuelleà main

Présentation
La pompe hydraulique ADT 936 ADDITEL est une pompe manuelle permettant de générer et contrôler la pression jusqu’à 1 000 bars (15 000 psi). Elle incorpore un système double piston permettant de remplir en pression des systèmes de grand volume tout en procurant un réglage fin de la pression, tant en montée qu’en descente.

Fonctionnalités principales

• Système double piston pour remplissage de grands volumes et réglage fin de la pression
• Vanne d’isolation du volume d’étalonnage pour éviter les fuites et optimiser la stabilité de la pression
• Trois connecteurs à serrage manuel pour connexion rapide des manomètres et instruments sans outil ni téflon
• Convient pour étalonnage de transmetteurs et manomètres en laboratoire

Modèles et connexions
Modèle principal : ADT 936. Cette pompe est désormais remplacée par le modèle ADT 946.

Ports de pression (options)

• N : 1/4 NPT mâle
• N2 : 1/2 NPT mâle
• B : 1/4 BSP mâle
• M : M20×1.5

Accessoires inclus en standard

• Joints O-ring : 20 pcs
• Manuel d’utilisation
• 250 ml d’huile (référence 9201)

Accessoires optionnels

• ADT102 : Adaptateurs 1/4 NPT mâle vers diverses connexions femelles à serrage manuel (25 pcs)
• ADT103 : Adaptateurs 1/4 NPT mâle vers diverses connexions femelles à serrage manuel (10 pcs)
• ADT100-HTK : Kit de flexible de test 1,5 m, 1000 bars, 1/4 NPT mâle vers 1/4 NPT (1/8 NPT, 1/2 NPT, 1/4 BSP ou M20X1.5) femelle à serrage manuel
• 9904-936 : Valise de transport pour ADT 936 et 2 manomètres
• ADT936-MK : Kit de maintenance pour pompe 936
• 9202 : 1 bouteille d'huile diethylhexyl sebacate

Documents / Support
Product | Description | Release | Type
ADT936 / 938 / 949 hydraulic test pumps | Vidéo démonstration | 02/2015 | Vidéo
Catalogue ADDITEL | Catalogue produits (anglais) | 2020-2022 | PDF
Etalonner en haute pression hydraulique | Note d'application | 07/2014 | PDF

Caractéristiques / spécifications techniques

• Media : huile minérale ou eau distillée (en option)
• Gamme de pression : -0,95 bar (85% du vide) à 1 000 bar (15 000 psi)
• Matériaux : adaptateurs en inox ; corps en inox / aluminium / cuivre
• Joints : Buna-N
• Hauteur : 230 mm
• Base : 520 mm x 360 mm
• Masse : 16 kg
• Garantie : 1 an
• Capacité réservoir : 420 ml
• Connexion : connecteurs à serrage manuel pour le manomètre de référence et le manomètre à tester
• Connexion instrument sous test : 1/4 NPT femelle, 1/4 BSP femelle ou M20x1.5 femelle
• Connexion référence : 1/4 NPT femelle, 1/4 BSP femelle ou M20x1.5 femelle
