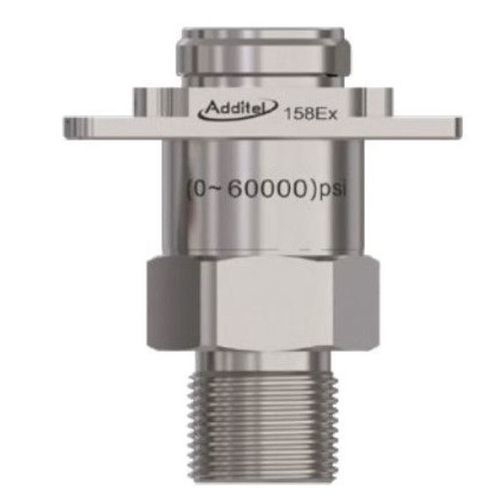

Module externe de pression pour calibrateur de pression ADT158EX

Description
Le ADT158EX est un module de pression numérique intégrable d'Additel, conçu pour fournir des mesures de pression précises, fiables et économiques sur une large plage d'applications industrielles. Les modèles à sécurité intrinsèque (Ex) sont destinés à une utilisation avec les calibrateurs portables Additel, notamment l'ADT273EX. Chaque capteur en silicium est vieill i et testé avant assemblage pour optimiser les performances.

Principales caractéristiques

• Plages de pression jusqu’à 60 000 psi (4 200 bar)
• Précision de mesure jusqu'à 0,02 % FS
• Sécurité intrinsèque (Ex)
• Précision entièrement compensée en température

Précision standard
Température de fonctionnement : -10°C à 50°C (14°F à 122°F)
Température de stockage : -20°C à 70°C (-4°F à 158°F)
Humidité relative : jusqu'à 95 % HR
Raccords de pression (pour usage externe uniquement) : 1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2 BSP, M20x15
Boîtier (pour usage externe uniquement) : acier inoxydable (SS)
Sécurité intrinsèque : Certifié ATEX en sécurité intrinsèque uniquement avec ADT260EX et ADT273EX
Dimensions (Dia x H) : 33 mm x 123 mm (1,3 in x 4,84 in)
Poids : 0,4 kg (0,99 lb)
Garantie : 1 an

Spécification en mesure de pression — Pression relative
V15 : Plage (psi) -15 ; (bar) -1 ; Médias : G ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP2 : Plage (psi) 2 ; (bar) 0,16 ; Médias : G ; Précision : 0,05 %FS ; Pression d'éclatement : 3×
GP5 : Plage (psi) 5 ; (bar) 0,35 ; Médias : G ; Précision : 0,05 %FS ; Pression d'éclatement : 3×
GP10 : Plage (psi) 10 ; (bar) 0,7 ; Médias : G ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP15 : Plage (psi) 15 ; (bar) 1 ; Médias : G ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP30 : Plage (psi) 30 ; (bar) 2 ; Médias : G ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP50 : Plage (psi) 50 ; (bar) 3,5 ; Médias : G, L ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP100 : Plage (psi) 100 ; (bar) 7 ; Médias : G, L ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP150 : Plage (psi) 150 ; (bar) 10 ; Médias : G, L ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP300 : Plage (psi) 300 ; (bar) 20 ; Médias : G, L ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP500 : Plage (psi) 500 ; (bar) 35 ; Médias : G, L ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP600 : Plage (psi) 600 ; (bar) 40 ; Médias : G, L ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP1K : Plage (psi) 1000 ; (bar) 70 ; Médias : G, L ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP1.5K : Plage (psi) 1500 ; (bar) 100 ; Médias : G, L ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP2K : Plage (psi) 2000 ; (bar) 140 ; Médias : G, L ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP3K : Plage (psi) 3000 ; (bar) 200 ; Médias : G, L ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP5K : Plage (psi) 5000 ; (bar) 350 ; Médias : G, L ; Précision : 0,02 %FS ; Pression d'éclatement : 3×
GP10K : Plage (psi) 10000 ; (bar) 700 ; Médias : G, L ; Précision : 0,02 %FS ; Pression d'éclatement : 2×
GP15K : Plage (psi) 15000 ; (bar) 1000 ; Médias : G, L ; Précision : 0,05 %FS ; Pression d'éclatement : 2×
GP20K : Plage (psi) 20000 ; (bar) 1400 ; Médias : G, L ; Précision : 0,05 %FS ; Pression d'éclatement : 1,5×
GP25K : Plage (psi) 25000 ; (bar) 1600 ; Médias : G, L ; Précision : 0,05 %FS ; Pression d'éclatement : 1,5×
GP30K : Plage (psi) 30000 ; (bar) 2000 ; Médias : G, L ; Précision : 0,05 %FS ; Pression d'éclatement : 1,5×
GP36K : Plage (psi) 36000 ; (bar) 2500 ; Médias : G, L ; Précision : 0,05 %FS ; Pression d'éclatement : 1,5×
GP40K : Plage (psi) 40000 ; (bar) 2800 ; Médias : G, L ; Précision : 0,05 %FS ; Pression d'éclatement : 1,35×
GP50K : Plage (psi) 50000 ; (bar) 3500 ; Médias : G, L ; Précision : 0,1 %FS ; Pression d'éclatement : 1,2×
GP60K : Plage (psi) 60000 ; (bar) 4200 ; Médias : G, L ; Précision : 0,1 %FS ; Pression d'éclatement : 1,1×
[1] Pression manométrique scellée supérieure à 1000 psi
[2] G = Gaz, L = Liquide

Pression composée
CP2 : Plage ±2 (psi) ; ±0,16 (bar) ; Médias : G ; Précision : 0,05 % PE ; Éclatement : 3× ; Surpression : 1,2×
CP5 : Plage ±5 ; ±0,35 ; Médias : G ; Précision : 0,02 % PE ; Éclatement : 3× ; Surpression : 1,2×
CP10 : Plage ±10 ; ±0,7 ; Médias : G ; Précision : 0,02 % PE ; Éclatement : 3× ; Surpression : 1,2×
CP15 : Plage ±15 ; ±1,0 ; Médias : G ; Précision : 0,02 % PE ; Éclatement : 3× ; Surpression : 1,2×
CP30 : Plage -15 à 30 psi ; -1 à 2,0 bar ; Médias : G ; Précision : 0,02 % PE ; Éclatement : 3× ; Surpression : 1,2×
CP50 : Plage -15 à 50 psi ; -1 à 3,5 bar ; Médias : G ; Précision : 0,02 % PE ; Éclatement : 3× ; Surpression : 1,2×
CP100 : Plage -15 à 100 psi ; -1 à 7,0 bar ; Médias : G, L ; Précision : 0,02 % PE ; Éclatement : 3× ; Surpression : 1,2×
CP300 : Plage -15 à 300 psi ; -1 à 20 bar ; Médias : G, L ; Précision : 0,02 % PE ; Éclatement : 3× ; Surpression : 1,2×
CP500 : Plage -15 à 500 psi ; -1 à 35 bar ; Médias : G, L ; Précision : 0,02 % PE ; Éclatement : 3× ; Surpression : 1,2×
CP600 : Plage -15 à 600 psi ; -1 à 40 bar ; Médias : G, L ; Précision : 0,02 % PE ; Éclatement : 3× ; Surpression : 1,2×
CP1K : Plage -15 à 1 000 psi ; -1 à 70 bar ; Médias : G, L ; Précision : 0,02 % PE ; Éclatement : 3× ; Surpression : 1,2×
CP2K : Plage -15 à 2 000 psi ; -1 à 140 bar ; Médias : G, L ; Précision : 0,02 % PE ; Éclatement : 3× ; Surpression : 1,2×
CP3K : Plage -15 à 3 000 psi ; -1 à 200 bar ; Médias : G, L ; Précision : 0,02 % PE ; Éclatement : 3× ; Surpression : 1,2×
CP5K : Plage -15 à 5 000 psi ; -1 à 350 bar ; Médias : G, L ; Précision : 0,02 % PE ; Éclatement : 3× ; Surpression : 1,2×

Pression barométrique
BP : Plage 60 kPa à 110 kPa ; Médias : G ; Précision : 40 Pa ; Pression d'éclatement : 3×

Compatibilité et accessoires
ADT158EX ne peut pas être utilisé indépendamment de l'ADT273EX : le module est conçu pour être monté et utilisé uniquement avec les appareils portables Additel compatibles (ADT273EX/ADT260EX selon le cas).
Livré avec certificat d'étalonnage ISO 17025.

Caractéristiques / spécifications techniques

• Marque : Additel
• Modèle : ADT158EX
• Type : Module de pression intégrable, sécurité intrinsèque (Ex)
• Plages de mesure : de -15 psi jusqu'à 60 000 psi selon variante (voir tableau des plages)
• Précision : aussi bonne que 0,02 % FS (varie selon plage/modèle)
• Température de fonctionnement : -10°C à 50°C
• Température de stockage : -20°C à 70°C
• Humidité : jusqu'à 95 % HR
• Raccords : 1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2 BSP, M20x15
• Boîtier : acier inoxydable (SS) pour usage externe
• Dimensions : 33 mm x 123 mm (Dia x H)
• Poids : 0,4 kg
• Garantie : 1 an
• Livré avec : certificat d'étalonnage ISO 17025
