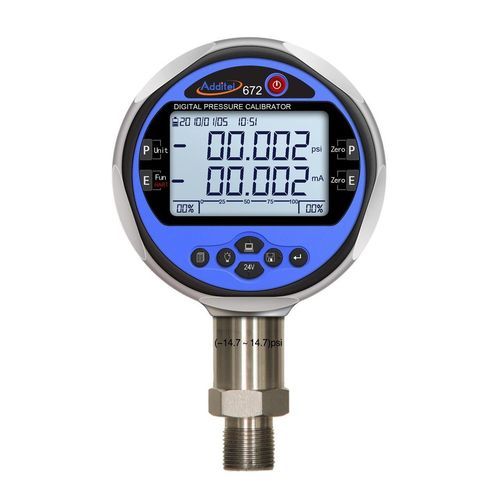

Calibrateur multifonction ADT 672

pour signaux en mAde pressionpour manomètre

Présentation
Le calibrateur de pression numérique ADDITEL ADT 672, reposant sur un microprocesseur et des capteurs en silicone, permet des mesures de pression fiables, précises et économiques jusqu'à 4200 bar. Chaque capteur est vieilli, testé et protégé avant assemblage pour garantir les performances annoncées.

Fonctions principales

• Précisions disponibles : 0,02% / 0,05% / 0,1% de la pleine échelle
• Compensation en température pour une meilleure précision
• Communication HART intégrée avec communicateur HART embarqué
• Alimentation des transmetteurs par boucle 24 V
• Fonctions MIN / MAX / HOLD
• Affichage double à 6 digits (résolution 6 digits)
• Test de pressostats
• Mesure et simulation de signaux électriques de tension et courant
• Mémorisation : datalogger 30 fichiers de 40 enregistrements, mode manuel ou automatique, période d'enregistrement réglable

Domaines de mesure
Les modèles ADT 672 sont adaptés aux mesures de pression relative, absolue, dynamique et différentielle. L'instrument est compatible HART et peut étalonner un transmetteur HART sans perturber le signal HART délivré. Le communicateur HART intégré permet de lire et mettre à jour les informations liées à l'étalonnage directement depuis l'appareil.

Unités disponibles
Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O (4°C), mmH2O (4°C), inHg (0°C), mmHg (0°C).

Fréquence et compensation
Fréquence de mesure : 3,5 mesures/s. Compensation en température : -10 à 50°C.

Connexions
Connexions pression : pour ≤1000 bar : 1/4" NPT mâle, 1/4" BSP mâle, M20×1.5 mâle. Pour ≥1000 bar : 1/4" HP femelle ou mâle (Autoclave F-250-C, 9/16" - 18 UNF-2B ou Autoclave M-250-C, 9/16" - 18 UNF-2A). Flexible de test Ø6 mm pour pression différentielle. Autres connexions sur demande.

Tables - Pression relative
Modèle | Gamme pression (bar) | Media | Précision (% PE) | Surpression
V15 | -1,0 | G | 0,02 (0,05) | 3X
GP2 | 0,16 | G | 0,05 | 3X
GP5 | 0,35 | G | 0,05 | 3X
GP10 | 0,7 | G | 0,02 (0,05) | 3X
GP15 | 1 | G, L | 0,02 (0,05) | 3X
GP30 | 2 | G | 0,02 (0,05) | 3X
GP50 | 3,5 | G | 0,02 (0,05) | 3X
GP100 | 7 | G | 0,02 (0,05) | 3X
GP150 | 10 | G | 0,02 (0,05) | 3X
GP300 | 20 | G, L | 0,02 (0,05) | 3X
GP500 | 35 | G, L | 0,02 (0,05) | 3X
GP600 | 40 | G, L | 0,02 (0,05) | 3X
GP1K | 70 | G, L | 0,02 (0,05) | 3X
GP2K | 140 | G, L | 0,02 (0,05) | 3X
GP3K | 200 | G, L | 0,02 (0,05) | 3X
GP5K | 350 | G, L | 0,02 (0,05) | 3X
GP6K | 400 | G, L | 0,02 (0,05) | 3X
GP10K | 700 | G, L | 0,02 (0,05) | 2X
GP15K | 1000 | G, L | 0,05 (0,1) | 2X
GP20K | 1400 | G, L | 0,05 (0,1) | 2X
GP25K | 1600 | G, L | 0,1 | 1,5X
GP30K | 2000 | G, L | 0,1 | 1,5X
GP36K | 2500 | G, L | 0,1 | 1,5X
GP40K | 2800 | G, L | 0,1 | 1,35X
GP50K | 3500 | G, L | 0,1 | 1,2X
GP60K | 4200 | G, L | 0,1 | 1,1X

Tables - Pression absolue
Modèle | Gamme pression (bar) | Media | Précision (% PE) | Surpression
AP5 | 0,35 | G | 0,1 | 3X
AP10 | 0,7 | G | 0,1 | 3X
AP15 | 1,0 | G | 0,1 | 3X
AP30 | 2,0 | G | 0,1 | 3X
AP50 | 3,5 | G | 0,1 | 3X
AP100 | 7,0 | G, L | 0,05 (0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,1) | 3X

Tables - Pression dynamique
Modèle | Gamme pression (bar) | Media | Précision (% PE) | Surpression
CP2 | ±0,16 | G | 0,05 | 3X
CP5 | ±0,35 | G | 0,02 (0,05) | 3X
CP10 | ±0,7 | G | 0,02 (0,05) | 3X
CP15 | ±1 | G | 0,02 (0,05) | 3X
CP30 | -1 à 2 | G | 0,02 (0,05) | 3X
CP100 | -1 à 7 | G, L | 0,02 (0,05) | 3X
CP150 | -1 à 10 | G, L | 0,02 (0,05) | 3X
CP300 | -1 à 20 | G, L | 0,02 (0,05) | 3X

Tables - Pression différentielle
Modèle | Gamme pression (bar) | Media | Précision (% PE) | Surpression
DP1 | ±2,5 | G | 0,05 | 100X
DP2 | ±5,0 | G | 0,05 | 100X
DP5 | ±10 | G | 0,05 | 50X
DP10 | ±25 | G | 0,05 | 20X
DP20 | ±50 | G | 0,05 | 20X
DP30 | ±75 | G | 0,05 | 20X
DP50 | ±160 | G | 0,05 | 3X
DP150 | ±350 | G | 0,025 | 3X
DP300 | ±700 | G | 0,025 | 3X

Mesure et simulation de signaux électriques
Connexion : fiches Ø4 mm. Tension DC : ±30,0000 V, précision ±(0,02% L + 0,003% PE). Courant DC : 30,0000 mA, précision ±(0,02% L + 0,003% PE). Alimentation de boucle : 24 V ±0,5 V max : 50 mA ; protégé à 120 mA. Pressostat : ouvert/fermé (1 - 12 V si switch défectueux).

Spécifications additionnelles

• Test de pressostats : contrôle des niveaux de déclenchement en pression
• Communication HART : lecture et mise à jour des commandes courantes HART
• Calcul statistique : MIN / MAX
• Fonction HOLD : blocage de la mesure
• Datalogger : capacité 30 fichiers de 40 enregistrements, mode manuel ou automatique, périodicité réglable

Caractéristiques / spécifications techniques

• Dimensions Ø x l x h : Ø 120 x 46 x 184 mm
• Masse : 700 g
• Écran : afficheur LCD rétroéclairé, résolution 6 digits, hauteur des chiffres 16,5 mm, affichage double
• Matériel : boîtier aluminium, connectique 316LSS
• Alimentation : batterie Li-Ion rechargeable ; autonomie : 40 heures ; temps de recharge : 4 heures ; adaptateur secteur : 10 V ; alimentation externe : 110 / 220 V
• Communication : RS232
• Domaine nominal de fonctionnement : -20 à 70°C (HR : 95 % sans condensation)
• Domaine de référence : 23°C ±3°C
• Compatibilité HART et communicateur HART intégré
• Mémorisation et enregistrement : datalogger embarqué, 30 fichiers × 40 enregistrements
• Affichage multisélection d'unités (11 unités sélectionnables)
