Calibrateur pour signaux en mA ADT760 series

de pressionpour manomètrepour capteur de pression

Présentation

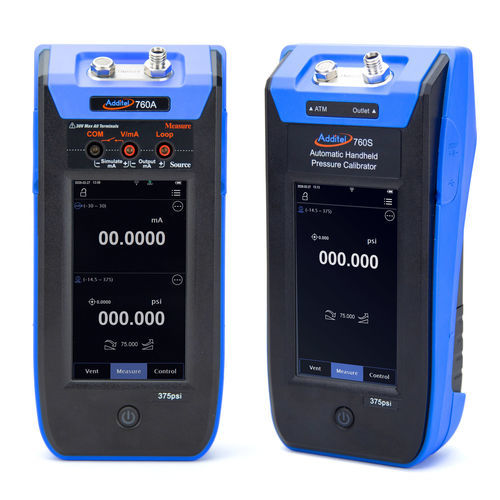

Le calibrateur Additel ADT760A est un calibrateur de pression portable automatique haute performance, optimisé pour la précision et la mobilité sur le terrain. Pesant moins de 1,8 kg, il intègre une pompe électrique, un contrôleur interne et des modules de capteurs de pression interchangeables. L'ADT760A dispose d'un écran tactile capacitif et de quatre voies de mesure (pression interne, deux voies de pression externe et une voie pour mesure électrique). Le modèle ADT760S est une version sans mesure/génération électrique, adaptée aux étalonnages de manomètres et aux mesures de pression avec affichage centralisé.

Principales caractéristiques

• Génération et contrôle automatisés de la pression jusqu’à 25 bar (375 psig).
• Calibrateur de pression entièrement automatique avec pompe intégrée (remplace les pompes manuelles).
• Trois configurations de gamme : LLP (basse pression), D (différentiel/relatif), MA (vacuum à 25 bar.g).
• Précision jusqu’à 0,01 % de la pleine échelle selon modèle/module.
• Modules de pression internes ADT155 interchangeables pour différentes plages, y compris très basse pression.
• Option communicant HART et enregistrement de données (modèles DL pour ADT760A).
• Version sans mesure/génération électrique disponible : ADT760S.
• Masse < 1,8 kg pour une utilisation manuelle et transport facile.
• Communications USB, Wi‑Fi et Bluetooth.
• Fonctionnalités d’enregistrement des données et gestion des tâches (option DL sur ADT760A).
• Système de prévention de la contamination (option CPS).
• Support pour modules de pression externes (deux voies externes).

Spécifications générales (extraits)
Spécification | 760-LLP | 760-D | 760-MA
Gamme de pression max | ±30 inH2O (±75 mbar) | -12.5 à 35 psi (-0.86 à 2.5 bar) | -12.5 à 375 psig (-0.86 à 25 bar.g)
Précision | 0.05% PE | 0.01 ou 0.02% PE | 0.01 ou 0.02% PE
Stabilité | <0.005% PE (modules) | <0.005% PE | <0.005% PE
Type pression | Différentiel, relatif | Différentiel, relatif | Relatif, absolu
Indication surpression | 120% (tous modèles) | 120% | 120%
Résolution | 6 digits (tous modèles) | 6 digits | 6 digits
Unités disponibles | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O, etc. (multiple unités) | | |
Connexion pression | Raccord cannelé / flexibles avec adaptateurs 1/4 BSP, 1/4 NPT, M20 / 1/8 BSPF | Flexible, filtres vers 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF | Flexible, filtres vers 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF
Vitesse de montée | <30 s (30 inH2O/100 ml) | <10 s (35 psi/5 ml) | <90 s (300 psi/5 ml)

Mesures électriques (modèle ADT760A seulement, extraits)
Fonction | Gamme | Résolution | Précision | Note
Mesure courant | ±30.0000 mA | 0.1 µA | ±(0.01% lecture + 0.005% µA) | Impédance <10 Ω
Mesure tension | ±30.0000 V | 0.1 mV | ±(0.01% lecture + 0.005% PE) | Impédance >10 MΩ
Emission courant | 0.000 à 22.000 mA | 1 µA | ±(0.02% lecture + 0.01% PE) | 20 mA @1K
Alimentation DC 24V | 24 V | — | ±1 V | 100 mA charge max
Mesure de switch | Mesures d'ouvertures et fermetures; convient aux pressostats mécaniques et switch numériques PNP/NPN
Compensation température | 8°C à 38°C

Modules internes ADT155 (exemples)
ADT155-DP025 : ±0.25 inH2O (±0.62 mbar) – précision ±0.2% PE
ADT155-DP050 : ±0.5 inH2O (±1.25 mbar) – précision ±0.1% PE
ADT155-DP1 / DP2 / DP5 / DP10 / DP20 / DP30 / DP50 / DP100 / DP150 / DP300 / DP400 / DP800 / DP1K : différentes plages et précisions jusqu’à 0.02% PE pour modules haute gamme
Modules CPx (ex. CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300, CP375) pour pressions relatives jusqu’à 25 bar selon référence

Accessoires inclus (extraits)

• ADT100-760-KIT adaptateurs (jeu de raccords : G1/8M vers 1/4 NPTF, G1/8M vers G1/4F, G1/8M vers M20F).
• ADT100-760-HOSE : flexible 1.5 m (non livré sur modèle LLP).
• 9819-X adaptateur secteur 110V/220V.
• 9724 batterie Li‑ion (1 pc).
• Câbles de mesure pour modèle ADT760A (jeu de 3).
• Manuel utilisateur sur CD et certificat d’étalonnage ISO17025 fourni.

Accessoires optionnels (extraits)

• Système de prévention de contamination (réf. 9231) — non compatible LLP.
• Modules de pression additionnels (ADT155 variantes) et câbles de connexion.
• Kits de flexibles et manifolds pression (réf. ADT128-xx selon raccord).
• Valise souple (9913-760-SC) ou valise rigide (9914-760).

Caractéristiques / spécifications techniques

• Voies : 4 voies au total (1 électrique en mesure/simulation, 1 voie pression interne et génération/mesure, 2 voies de pression par capteur externe).
• Protection : IP52 (protection contre poussières et projection d'eau limitée).
• Batterie : Li‑ion rechargeable, autonomie ~10 heures, recharge en ~4 heures.
• Écran : Couleur TFT 854 x 480 tactile capacitif.
• Communications : USB, Wi‑Fi, Bluetooth.
• Masse : < 1,8 kg.
• Dimensions : 235 x 110 x 70 mm.
• Certificat : ISO17025 fourni avec données d’étalonnage.
• Communication HART : optionnelle (modèle ADT760-X-DL uniquement).
• Data logging : optionnel (modèle ADT760-X-DL uniquement), capacité jusqu’à 1 million d’enregistrements avec date et heure.
• Documentation tâches : optionnelle (modèle ADT760-X-DL), jusqu’à 250 tâches programmables.
• Fonctions automatiques : test pressostats, incrémentation automatique, test de fuite.
• Protection électrique : protégé jusqu’à 30 V.
• Interface multi‑langue : Anglais, Allemand, Français, Italien, Espagnol, Portugais, Chinois, Japonais.
• Durée de vie pompe : > 500 000 cycles.
• Alimentation : Batterie Li‑ion rechargeable, adaptateur secteur externe (110/220 V), sortie 10 V.
• Spécifications environnementales : fonctionnement 0°C à 50°C, 0–90% HR, altitude < 3000 m; stockage -20°C à 70°C; vibration 4g (20–2000 Hz); choc 8g (drop test 1 m).
• Garantie : 1 an (sauf batterie).
