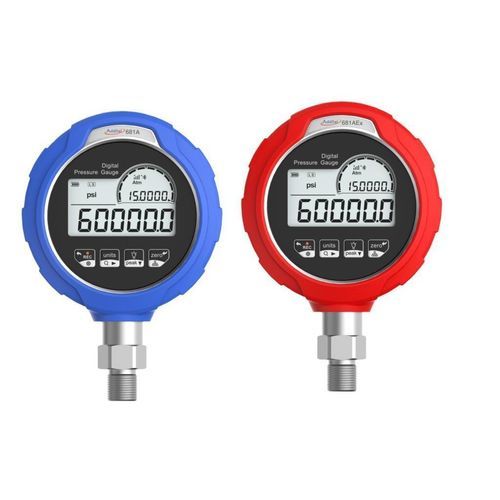

Manomètre absolu ADT681A

relatifdifférentielavec afficheur LCD

Présentation

• Manomètre numérique série 681A d'Additel
• Plages de pression jusqu’à 60 000 psi (4 200 bar)
• Précision de 0,02 % ou 0,05 % FS selon modèle
• Mesure de la pression relative, absolue, différentielle et barométrique
• Affichage du % de pression avec graphique en forme de bargraphe
• Précision entièrement compensée en température (-10…50°C)
• Communication Bluetooth et compatibilité avec l’application mobile Additel Link
• Grand écran facile à lire, rétro-éclairage
• Version à sécurité intrinsèque disponible (ADT681AEx)
• Enregistrement de données optionnel (jusqu’à 10 000 000 d’enregistrements)
• Indice de protection IP67

Durables
Le boîtier est en inox 304 avec face avant PET anti statique et gaine caoutchouc PTU. Conception optimisée du capteur interne, résistance aux chocs et vibrations (5 g vibration, 10 g choc) et pièces humides résistantes à la corrosion. Classement IP67 pour utilisation en environnements poussiéreux et humides.

Faciles à utiliser
Interface à boutons et menus ergonomiques, écran lisible en plein soleil, rétro-éclairage activable par bouton, affichage en grands caractères lisible à distance, fonctions pratiques : TARE, affichage heure, valeurs crête (max/min), test d’étanchéité, affichage état d'enregistrement.

Faciles à maintenir
Boutons à membrane faciles à nettoyer. Longue durée de vie batterie et entretien réduit.

Spécifications (extrait table principale)
ADT681A | ADT681AEx
Description : Manomètre numérique | Manomètre numérique à Sécurité Intrinsèque
Sécurité intrinsèque : Marquage CE ; ADT681AEx : UE : II 1G EX ia IIC T4 Ga à -20…50°C ; Amérique du Nord : CLASSE I DIVISION 1 GROUPE A,B,C,D T4 ; Zone 0 AEx ia IIC T4 Ga à -20…50°C ; International : EX ia IIC T4 Ga T4 à -20…50°C
Plage de mesures : Jusqu’à 4 200 bars (60 000 psi)
Précision : 681A(Ex)-02 : 0,2% de la portée totale ; 681A(Ex)-05 : 0,05% de la portée totale ; 681A(Ex)-RD : 0% à 20% de la plage : ±(0,02% de la portée totale) ; 20% à 110% : ±(0,1% de la lecture) ; Vide : ±(0,25% du FS), FS = 14.5 psi ; baromètre à bulle : ±55 Pa
Types de jauge : Pression manométrique, pression comprimée, pression absolue (calculée), pression différentielle et pression barométrique
Fonctions multifonctions : Pression atmosphérique, température ambiante, valeurs max/min, TARE, test d’étanchéité, affichage % de pression, affichage heure, état enregistrement des données
Affichage : Écran LCD à code segment FSTN grand angle, conception à trois cloisons ; rétro-éclairage blanc ; affichage 4 ou 5 chiffres (commutable) ; hauteur chiffres 14.5 mm
Unités de pression : Pa, kPa, MPa, psi, mbar, bar, kgf/cm2, %, mmH2O (4°C), mmHg (0°C), InH2O (4°C), InHg (0°C) ; plusieurs colonnes d’eau d’ingénierie disponibles ; 1 unité personnalisée (USER) paramétrable via Additel Link
Environnement : Température compensée -10°C à 50°C ; Température de fonctionnement -20°C à 50°C ; Température de stockage -40°C à 75°C ; Humidité 5% RH à 95% RH (sans condensation) ; Altitude < 3000 m
Port de pression : 1/4 NPT mâle, 1/2 NPT mâle, 1/4 BSP mâle, 1/2 BSP mâle, M20 x 1.5 mâle ; raccord cannelé pour pression différentielle ; pour haute pression (>1000 bar) 1/4 HP mâle ou femelle (Autoclave M-250-C / F-250-C spécifications citées)
Alimentation : 3 piles alcalines AA ; modes consommation : Super stable et basse conso avec durées variables (ex. jusqu’à 18 000 h en 1 lecture/10s mode basse conso) ; alimentation externe via USB-C
Boîtier : Matériel inox 304 ; face avant PET anti statique ; gaine caoutchouc PTU anti statique ; Dimensions : 118 x 42 x 178 mm ; Poids : 0,68 kg
Conformité : IP67 (immersion 1 m pendant 30 min), vibration 5 g, résistance aux chocs 10 g, chute 1 m (sans gaine caoutchouc)
Enregistrement des données : Stockage jusqu’à 10 000 000 enregistrements (temps+pression) ou 5 000 000 (temps+pression+température) ; intervalles d’enregistrement 0,1 à 99.999 s
Communication : Bluetooth, RS232 (avec restriction ATEX), USB-C
Attestation : Certificat d’étalonnage accrédité ISO 17025
Garantie : 1 an

Mesures détaillées (extraits des tableaux de gamme)
Plages relatives (exemples P/N) : V15 = -15 psi (-1 bar), GP2 = 2 psi (0,16 bar), GP5 = 5 psi (0,35 bar), GP10 = 10 psi (0,7 bar), GP15 = 15 psi (1 bar), GP30 = 30 psi (2 bar), GP50 = 50 psi (3,5 bar), GP100 = 100 psi (7 bar), GP150 = 150 psi (10 bar), GP300 = 300 psi (20 bar), GP500 = 500 psi (35 bar), GP600 = 600 psi (40 bar), GP1K = 1000 psi (70 bar), GP1.5K = 1500 psi (100 bar), GP2K = 2000 psi (140 bar), GP3K = 3000 psi (200 bar), GP5K = 5000 psi (350 bar), GP10K = 10 000 psi (700 bar), GP15K = 15 000 psi (1000 bar), GP20K = 20 000 psi (1400 bar), GP25K = 25 000 psi (1600 bar), GP30K = 30 000 psi (2000 bar), GP36K = 36 000 psi (2500 bar), GP40K = 40 000 psi (2800 bar), GP50K = 50 000 psi (3500 bar), GP60K = 60 000 psi (4200 bar).

Accessoires inclus / en option (extraits)

• Inclus : gaine de protection, 3 piles alcalines, tubes silicone (x2) pour modèles différentiels, certificat d’étalonnage ISO 17025
• Options : sangle suspension aimantée, housse de protection pluie, adaptateur électrique USB, logiciels Additel Acal (versions Basic / Net), logiciel d’enregistrement Additel Log II, câble extension RS232, mallettes de transport, etc.

Caractéristiques / spécifications techniques

• Modèle : ADT681A (version Ex disponible : ADT681AEx)
• Type : Manomètre numérique
• Plage max : jusqu’à 60 000 psi (4 200 bar)
• Précision : jusqu’à 0,02 % FS (selon configuration), variantes 0,05 % et 0,2 %
• Unités : multiples (Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, %, mmH2O, mmHg, InH2O, InHg, unité utilisateur)
• Indice de protection : IP67
• Température de fonctionnement : -20°C à 50°C
• Alimentation : 3x AA ; USB-C pour alimentation externe
• Communication : Bluetooth, RS232 (usage restreint en zones ATEX), USB-C
• Stockage données : jusqu’à 10 000 000 enregistrements (optionnel)
• Boîtier : inox 304, dimensions 118 x 42 x 178 mm, poids 0,68 kg
• Attestation : étalonnage ISO 17025 (certificat fourni)
• Garantie : 1 an
