Enregistreur de données de tension ADT260EX

de courantde pressionde température

Présentation

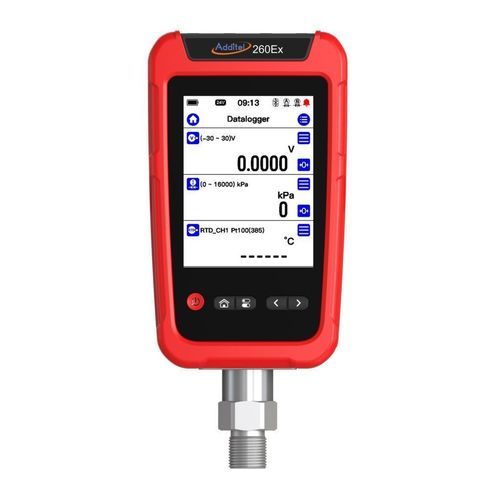

Le ADT260EX d'Additel est un enregistreur de référence multivoies portable à sécurité intrinsèque offrant jusqu'à 8 voies de mesure pour la pression, la température (sondes RTD en option), la pression barométrique et des mesures électriques. Il combine en un seul appareil l'acquisition de données, l'affichage tactile couleur et des capacités de communication Bluetooth et USB.

Principales fonctionnalités

• Jusqu'à 8 voies de mesure
• Sécurité intrinsèque (certifications ATEX, IECEX, CSA, UKCA)
• Module de pression commutable sur site
• Enregistrement des données avec tendance graphique en temps réel
• Prise en charge des tests hydrostatiques et tests de fuite
• Écran tactile couleur transflectif
• Baromètre intégré
• Sondes RTD optionnelles
• Communication Bluetooth et USB
• Compatibilité avec l'application mobile Link d'Additel

Description détaillée
L'ADT260EX fournit une grande capacité d'enregistrement automatique multi-paramètres, affichage de courbes de tendance, observation instantanée et analyse statistique. Les résultats sont stockés à bord et consultables localement. La capacité de stockage peut atteindre 10 millions de lectures (sur une voie) avec un intervalle d'enregistrement configurable de 0,1 s à 9999 s. La large compatibilité et la sécurité intrinsèque en font un instrument adapté aux environnements pétrochimiques, raffineries, usines chimiques, industries pharmaceutiques et applications d'étalonnage de routine.

Configuration des voies (8 combinaisons)
Voie 1 : Module de pression numérique intégré, commutable sur site
Voie 2 : Baromètre intégré, étalonnable par l'utilisateur
Voies 3 et 4 : Entrées pour module de pression numérique externe
Voie 5 : Pression différentielle simulée calculée à partir des voies 3 et 4
Voies 6 et 7 : Mesure de température (supporte capteurs RTD 2, 3 ou 4 fils)
Voie 8 : Mesure électrique (courant, tension, fréquence, impulsion) ou test de switch; alimentation de boucle intégrée

Sécurité intrinsèque
L'ADT260EX est certifié Ex ia IIC T4 Ga et a passé les certifications ATEX, IECEX, CSA et UKCA. Il peut être utilisé dans des zones potentiellement explosives (plateformes pétrolières, stations de pompage, installations chimiques, etc.).

Connexions et visuel
Connectique pour modules de pression externe et interne, prises banane φ4 mm pour certaines entrées, connectique de style Lemo pour modules externes. L'appareil est illustré avec différentes configurations de modules, sondes et accessoires (connectique, côtés latéral/arrière, menus écran).

Tableau - Caractéristiques fonctionnelles (extraits)
Mesure RTD | 2, 3 ou 4 fils (sélectionnable); unités °C, °F, K ou ohms
Filtrage | Filtre glissant moyen (échantillon 1 ~ 50); filtre linéaire 1er ordre (coefficient 0,01 ~ 1)
Test de switch (Pressostat) | La valeur de mesure s'affiche lors du changement d'état; stockage des 8 derniers changements
Tare en pression | Définie via l'interface utilisateur
Indicateur de stabilité | Temps et critères sélectionnables par l'utilisateur
Gestion de l'alimentation | Arrêt automatique du rétroéclairage, mise hors tension automatique

Tableau - Spécifications générales (extraits)
Voies d'entrée | En haut : 2 voies RTD, 1 voie signal électrique (prises banane φ4 mm); côté droit : 2 voies pour module pression externe; en bas : module de pression intégré (ADT158Ex); interne : capteur barométrique intégré
Précision capteur barométrique | ±55 Pa
Taux de mesure | mV, V, mA & fréquence et RTD : 3 fois/sec; module pression : 1~10 fois/sec (sélectionnable, 3 par défaut); baromètre : 1 fois/sec
Stockage de données | Intervalle 0,1 à 9999 s; jusqu'à 10 millions de lectures (voie unique)
Alimentation | Batterie lithium antidéflagrante 4000 mAh (14,4 Wh); charge 6-8 h; autonomie typique ~100 h en mode mesure
Environnement | Température de fonctionnement -20 °C à 50 °C; stockage -20 °C à 70 °C; humidité 0% à 95% HR sans condensation; altitude 3000 m
Temps de préchauffage | 10 min
Tension protection ports | 30 V max
Indice protection / chute | IP67; test de chute 1 mètre
Communication | USB Type-C isolé (esclave), Bluetooth
Affichage | Écran capacitif couleur 4,4" transflectif, rétroéclairage LED
Taille | 177 mm x 105 mm x 52 mm (sans support inférieur ADT158Ex)
Poids | 0,75 kg
Garantie | 1 année

Tableau - Spécifications électriques (extraits)
Précision mesure RTD | 0~400 Ω : 0,01 % RDG + 0,005 % PE (résolution 1 mΩ); courant d'excitation 1 mA (précision valable pour sondes 4 fils; ajout de 10 mΩ pour 3 fils, 50 mΩ pour 2 fils)
Mesure tension | ±300 mV : 0,015 % RDG + 0,005 % PE (résolution 1 μV, impédance >100 MΩ); ±30 V : 0,015 % RDG + 0,005 % PE (résolution 0,1 mV, impédance >1 MΩ)
Mesure courant | ±30 mA : 0,015 % RDG + 0,005 % PE (résolution 0,1 μA; impédance <40 Ω)
Mesure fréquence | 0.01 ~ 50000 Hz (automatique) : 0,005 % RDG + 2 derniers digits; résolution automatique 6 digits; seuil tension mini 2,5 V
Mesure pressostat | Tension d'inspection 3 ~ 30 V; vitesse de réponse < 10 ms; support contacts secs
Comptage impulsions | 0 ~ 9 999 999; front montant/descendant; seuil mini 2,5 V
Alimentation de boucle | 20 V ±10%; impédance sortie max 320 Ω; courant charge max 25 mA

Tableau - Pression (extraits)
Résolution pression | 4, 5 ou 6 chiffres (sélectionnable)
Compensation température | -10 °C ~ 50 °C
Type module pression | Module intégré ADT158Ex; module externe ADT161Ex (caractéristiques détaillées sur leurs fiches techniques respectives)
Exemples de plages (référence) | GP2: 2 psi (0,16 bar) précision 0,05 % FS; GP10: 10 psi (0,7 bar) précision 0,02 % FS; GP20K: 20000 psi (1400 bar) précision 0,05 % FS (table complète des plages et précisions listées dans la fiche technique produit)

Remarques
Livré avec adaptateur secteur, batterie Li-ion rechargeable, câbles de test, sangle, certificat d'étalonnage ISO 17025 (voir la configuration et les accessoires en option). Des modules et sondes RTD de différentes longueurs et mallettes de transport sont disponibles en option.

Caractéristiques / spécifications techniques (liste)

• Modèle commerciale : ADT260EX
• Marque : Additel
• Voies : jusqu'à 8 voies configurables (pression, baromètre, modules externes, RTD, signaux électriques)
• Capacité d'enregistrement : jusqu'à 10 millions de lectures (voie unique)
• Intervalle d'enregistrement : 0,1 s à 9999 s
• Batterie : Li-ion antidéflagrante 4000 mAh (14,4 Wh); autonomie typique ~100 h; charge 6-8 h
• Sécurité intrinsèque : Ex ia IIC T4 Ga; certifications ATEX, IECEX, CSA, UKCA
• Indice de protection : IP67; test de chute 1 m
• Affichage : écran capacitif couleur 4,4" transflectif
• Communication : Bluetooth, USB Type-C isolé
• Précision RTD : 0,01 % RDG + 0,005 % PE (sondes 4 fils)
• Mesure tension/courant/fréquence/impulsions/support pressostat et alimentation de boucle intégrée
• Température de fonctionnement : -20 °C à +50 °C
• Taille : 177 x 105 x 52 mm (sans support)
• Poids : 0,75 kg
• Garantie : 1 an
• Accessoires inclus : adaptateur secteur, batterie, câbles de test, sangle, certificat d'étalonnage ISO 17025
• Options : modules ADT158Ex (intégré) et ADT161Ex (externe), sondes RTD AM1602 (plusieurs longueurs), câbles de connexion, mallettes rigides ou souples, logiciels d'étalonnage
