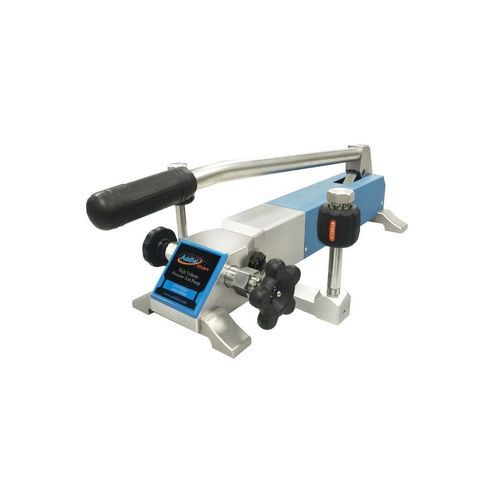

Pompe d'étalonnage pneumatique ADT920-HV

manuellepour le videpour la génération de pression

Description
La pompe pneumatique Additel ADT920-HV permet de générer et de contrôler la pression jusqu’à 200 bar (3000 psi). La vis de réglage fin autorise un ajustement à 0,1 mbar. La pompe délivre 115 ml d’air par coup de piston — soit le double du volume habituel — ce qui améliore le remplissage des boucles pneumatiques haute pression. L’ADT920-HV est stable grâce à une vanne d’isolement intégrée, réduisant les besoins de maintenance. Elle intègre un collecteur de liquide avec purge manuelle pour évacuer les traces de liquide présentes dans le gaz. Les deux connexions à serrage manuel permettent la connexion/déconnexion d’appareils sans ruban PTFE ni clé. Idéale pour les applications pneumatiques très haute pression et l’étalonnage sur site de transmetteurs et manomètres.

Spécifications principales

• Média : Air
• Plage de pression : 95% du vide à 200 bar (-0,95 à 200 bar ; -14 à 3000 psi)
• Génération de pression : 0 à 200 bar en ~40 secondes
• Ajustage fin : 0,1 mbar
• Volume du piston par coup : 115 ml
• Matériaux : adaptateurs inox ; corps : inox / aluminium / cuivre ; joints : Buna-N
• Collecteur liquide dissous dans les gaz avec purge manuelle
• Garantie : 1 an

Connexions

• Connexion instrument sous test : 1/4 NPT femelle, 1/4 BSP femelle, 1/2 NPT femelle, 1/2 BSP femelle ou M20 x 1.5 femelle
• Connexion référence : 1/4 NPT femelle, 1/4 BSP femelle, 1/2 NPT femelle, 1/2 BSP femelle ou M20 x 1.5 femelle

Instruments et options
ADT920HV : Pompe pneumatique grand volume, -0,95 à 200 bar (préciser la connexion pression selon besoin).

Ports pression disponibles

• N : 1/4 NPT mâle
• N2 : 1/2 NPT mâle
• B : 1/4 BSP mâle
• M : M20 × 1.5

Accessoires inclus en standard

• Joints O-ring : 20 pcs
• Manuel d’utilisation

Accessoires optionnels

• ADT102 : Adaptateurs, 1/4 NPT mâle vers diverses connexions femelles à serrage manuel (25 pcs)
• ADT103 : Adaptateurs, 1/4 NPT mâle vers diverses connexions femelles à serrage manuel (10 pcs)
• ADT100-HTK : Kit de flexible de test 1,5 m, 1000 bar, 1/4 NPT mâle vers 1/4 NPT / 1/8 NPT / 1/2 NPT / 1/4 BSP / M20 x 1.5 femelle à serrage manuel
• 9909-920HV : Valise de transport pour ADT920HV et 2 manomètres
• ADT920HV-MK : Kit de maintenance pour pompe ADT920HV

Caractéristiques / spécifications techniques

• Modèle : ADT920-HV
• Marque : Additel
• Média : Air
• Plage de pression : -0,95 bar (95% du vide) à 200 bar (3000 psi)
• Volume piston par coup : 115 ml
• Ajustage fin : 0,1 mbar
• Génération 0→200 bar : ~40 secondes
• Matériaux principaux : inox, aluminium, cuivre
• Joints : Buna-N
• Dimensions : Hauteur 178 mm ; Base 540 mm x 270 mm
• Masse : 7,2 kg
• Collecteur liquide : oui, avec purge manuelle
• Connexions : 1/4 NPT, 1/2 NPT, 1/4 BSP, 1/2 BSP, M20 x 1.5 (selon version)
• Garantie : 1 an
