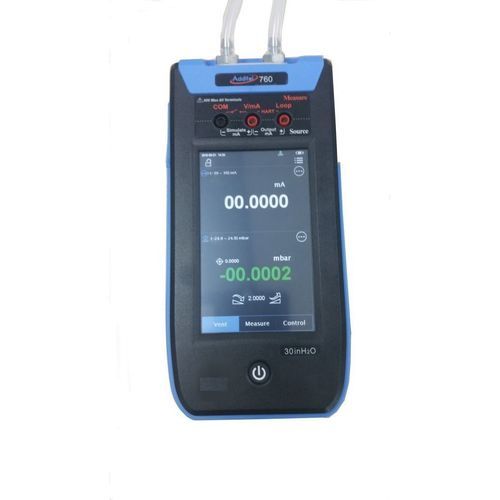

Calibrateur multifonction ADT760 LLP

pour signaux en mAde pressionpour capteur de pression

Présentation
Le ADT760 LLP est un calibrateur de pression différentielle portable, de précision et entièrement automatique, conçu pour la mesure et l’étalonnage des très basses pressions (Delta P) pour capteurs et transmetteurs. Génération automatique de pression depuis 90% de vide relatif jusqu’à 75 mbar (±7500 Pa avec le module DP30). Contrôle de la pression générée avec une stabilité de 0,005% de la pleine échelle du capteur interne et précision de mesure jusqu’à 0,05% PE.

Fonctionnalités et points clés

• Génération de pression par pompe interne automatique (de 90% de vide jusqu’à 7500 Pa selon module installé).
• Contrôle de stabilité : 0,005% de la pleine échelle du module interne.
• Précision de mesure jusqu’à 0,05% PE ; modules internes ADT155 disponibles pour gammes réduites et meilleure précision.
• Module de pression interne interchangeable (série ADT155).
• Interface tactile couleur (écran 800×480 TFT).
• Mesure et simulation de signaux électriques (mA / V) pour tests de transmetteurs ; émission courant 0–24 mA, précision 0,01% lecture + 0,005% PE.
• Alimentation boucle 24 VDC (protégé jusqu’à 30 V).
• Automatisation des tests, enregistrement et data logging (optionnel selon modèle DL).
• Support HART (optionnel selon modèle).
• Batterie Li‑ion rechargeable (~10 heures d’utilisation).
• Portable : masse <1,8 kg ; dimensions 235×110×70 mm.

Usage et extension
Pour des pressions très basses et une précision accrue, le ADT760 LLP peut être équipé de capteurs internes ADT155 (gammes réduites, ex. ADT155 DP025 : 62 Pa avec stabilité 0,003 Pa et précision 0,13 Pa). Deux modules de pression numériques ADT160A peuvent être connectés pour étendre l’étendue des mesures. La pompe automatique permet la génération et le contrôle de la consigne de pression avec la précision du module interne.

Fonctions électriques et automatisation

• Mesure courant : ±30.0000 mA, résolution 0,1 µA, précision ±(0,01% lecture + 0,005% PE), impédance <10 Ω.
• Mesure tension : ±30.0000 V, résolution 0,1 mV, précision ±(0,01% lecture + 0,005% PE), impédance >10 MΩ.
• Emission courant : 0,000 à 22,000 mA, résolution 1 µA, précision ±(0,02% lecture + 0,01% PE).
• Mesure et simulation de switch On/Off (3–24 V, PNP/NPN) et test de switch automatique.
• Mesures compensées en température (coefficients d’étalonnage et compensation stockés dans le module de pression).

Modules internes et gammes
DP025 | ±0.25 inH2O | ±62 Pa | précision 0.2% PE | surpression admise 100×
DP050 | ±0.5 inH2O | ±125 Pa | précision 0.1% PE | surpression admise 100×
DP1 | ±1 inH2O | ±250 Pa | précision 0.05% PE | surpression admise 100×
DP2 | ±2 inH2O | ±500 Pa | précision 0.05% PE | surpression admise 100×
DP5 | ±5 inH2O | ±1000 Pa | précision 0.05% PE | surpression admise 50×
DP10 | ±10 inH2O | ±2500 Pa | précision 0.05% PE | surpression admise 20×
DP20 | ±20 inH2O | ±5000 Pa | précision 0.05% PE | surpression admise 20×
DP30 | ±30 inH2O | ±7500 Pa | précision 0.05% PE | surpression admise 20×

Caractéristiques générales
Voies : 4 voies au total — 1 voie électrique (mesure/simulation), 1 voie pression interne (génération/mesure), 2 voies pression capteur externe.
Protection : IP54.
Batterie : Li‑ion rechargeable (~10 h), recharge 4 h hors boîtier, 6 h sur le boîtier.
Affichage : écran couleur 800×480 TFT tactile.
Communications : USB, Wi‑Fi, Bluetooth.
Masse : <1,8 kg. Dimensions : 235×110×70 mm.
Certificat : certificat traçable NIST fourni avec données.
Interface multi-langue : Anglais, Allemand, Français, Italien, Espagnol, Portugais, Chinois, Japonais.
Durée de vie pompe : >500 000 cycles.
Alimentation : Batterie Li‑ion rechargeable, adaptateur secteur externe 110/220 V.

Modèles et accessoires
Exemples de références : ADT760-LLP (calibrateur portable automatique, capteur DP30 inclus), ADT760-LLP-DL (avec HART et data logging), ADT760 LLP-X (capteur interne configurable dans la gamme ADT155).
Accessoires inclus (exemples) : adaptateur secteur 110/220 V, batterie Li‑ion, câbles de mesure (set), manuel utilisateur sur CD, certificat traçable NIST.
Accessoires optionnels (exemples) : module de pression ADT161A (ADT160A), câble de connexion module 9060, logiciel Additel/Cal task management, filtres, supports, valises souple/rigide (9913-760-SC / 9914-760).

Modules optionnels ADT155
ADT155-20-DP025 : ±0.25 inH2O (±62 Pa) ±0.2% PE
ADT155-10-DP050 : ±0.5 inH2O (±125 Pa) ±0.1% PE
ADT155-05-DP1 : ±1 inH2O (±250 Pa) ±0.05% PE
ADT155-05-DP2 : ±2 inH2O (±500 Pa) ±0.05% PE
ADT155-05-DP5 : ±5 inH2O (±1000 Pa) ±0.05% PE
ADT155-05-DP10 : ±10 inH2O (±2500 Pa) ±0.05% PE
ADT155-05-DP20 : ±20 inH2O (±5000 Pa) ±0.05% PE
ADT155-05-DP30 : ±30 inH2O (±7500 Pa) ±0.05% PE

Caractéristiques / spécifications techniques

• Modèle : ADT760 LLP (capteur DP30 inclus) ; variantes DL/X selon options HART / data logging.
• Gamme pression max : ±30 inH2O = ±75 mbar = ±7500 Pa (module DP30).
• Précision : typ. 0,05% PE pour modules standards.
• Stabilité de contrôle : <0,005% PE (module interne).
• Résolution pression : 6 digits.
• Unités disponibles : Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O@4°C/20°C, etc.
• Connexion pression : raccord cannelé.
• Temps de montée pression : <30 s (75 mbar / 100 ml volume) typique.
• Mesure courant/tension : voir valeurs et précisions indiquées (±30 mA / ±30 V).
• Compensation température : 5°C à 35°C (mesures compensées).
• IP54, fonctionnement 0°C à 50°C, stockage -20°C à 70°C, vibration 4 g (20–2000 Hz), choc 8 g (drop test 1 m).
• Masse <1,8 kg ; dimensions 235×110×70 mm.
• Data logging : optionnel (modèle DL) jusqu’à 1 000 000 enregistrements horodatés.
