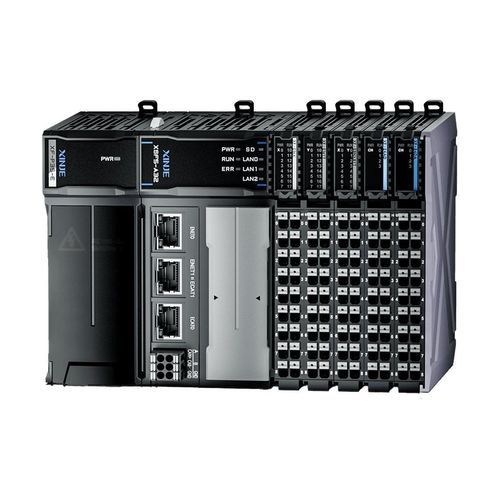

Contrôleur de mouvement multiaxe XSF5 series

64 axesCANCANopen

Présentation
Adoptant une conception structurelle de type lame, la série XSF5 propose un boîtier modulaire slim, conforme aux spécifications PLCopen et à la norme IEC61131, avec prise en charge de six langages de programmation. L’unité principale permet une expansion locale jusqu’à 32 modules d’extension XF et assure des capacités de contrôle multi-axes performantes.

Caractéristiques produit

• Conception en lame pour un boîtier slim
  • Empreinte réduite par rapport aux produits 64 axes comparables ; taille du boîtier réduite d’environ 70% par rapport au XDH-60A64-E.
• Grande évolutivité
  • Prise en charge locale de jusqu’à 32 modules d’extension XF.
  • Nouveau bus backplane haute vitesse prenant en charge le comptage haute vitesse, la sortie d’impulsions, le flying beat et les modules de communication.
• Débogage et maintenance simplifiés
  • La gamme XSF (unité principale et unités d’extension) prend en charge la mise à jour automatique du firmware.
  • Équipé d’un port Type‑C pour connexion à un poste hôte ; débogage en ligne possible avec un seul câble de données mobile.
  • Support d’import/export de données d’équipement et de fichiers projet via clés USB et cartes TF (en cours de développement).
  • Interrupteur coulissant système standard permettant l’arrêt immédiat du PLC sans coupure d’alimentation.
• Programmation flexible et ouverte
  • Compatible avec la plateforme Codesys et intégré à XINJE XS Studio.
  • Conforme à IEC61131 et aux spécifications PLCopen.
  • XS Studio intègre la programmation PLC, l’HMI visuelle, PLC sécurité, le cœur temps réel du contrôleur, les fieldbus et les fonctions de commande de mouvement.
• Téléchargement et simulation en ligne
  • Prend en charge le téléchargement en ligne et la simulation en ligne pour développement et débogage.
• Détection en temps réel et collecte de courbes
  • Fournit détection en temps réel et collecte de courbes de données pour supervision et diagnostic.
• Collaboration multi‑réseau
  • Unité principale équipée de 3 × RJ45, 1 × port CAN et 1 × port RS485.
  • Prise en charge des protocoles Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen et Modbus.
• Mise en réseau à la demande
  • Le second port RJ45 est basculable entre les modes ENET et ECAT pour une configuration réseau flexible.
• Capacités avancées de commande moteur
  • Contrôle bus EtherCAT jusqu’à 64 axes avec cycles de synchronisation courts.
  • Prend en charge interpolation multi‑lignes, arc et spirale pour plateformes multi‑axes.
• Came électronique
  • La came électronique remplace les cames mécaniques volumineuses pour améliorer la précision et la flexibilité d’usinage ; adaptée aux monoblocs de capsulage, machines d’emballage coussin et soufflage.

Avantages et remarques

• Conforme aux spécifications PLCopen et prise en charge de six langages de programmation.
• Conçu pour les applications de contrôle de mouvement de petite et moyenne taille, la fabrication avancée et les industries aux procédés complexes.

Caractéristiques / spécifications techniques

• Série : XSF5 series
• Conception structurelle : type lame, boîtier modulaire slim
• Capacité d’extension locale : jusqu’à 32 modules d’extension XF
• Backplane : nouveau bus backplane haute vitesse (prise en charge du comptage haute vitesse, sortie d’impulsions, flying beat, modules de communication)
• Ports réseau : 3 × RJ45, 1 × port CAN, 1 × port RS485
• Modes réseau : second RJ45 basculable entre ENET et ECAT
• Protocoles pris en charge : Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen, Modbus
• Commande de mouvement : contrôle bus EtherCAT jusqu’à 64 axes ; interpolation multi‑lignes, arc et spirale
• Programmation & logiciel : compatible Codesys, XINJE XS Studio ; conforme IEC61131 et PLCopen
• Débogage & maintenance : port Type‑C pour connexion au poste hôte, mise à jour du firmware, support import/export USB/TF (en cours)
• Sécurité / exploitation : interrupteur coulissant système standard pour arrêt immédiat sans coupure d’alimentation
• Autres : prise en charge de la came électronique, fonctionnalités de téléchargement et simulation en ligne
