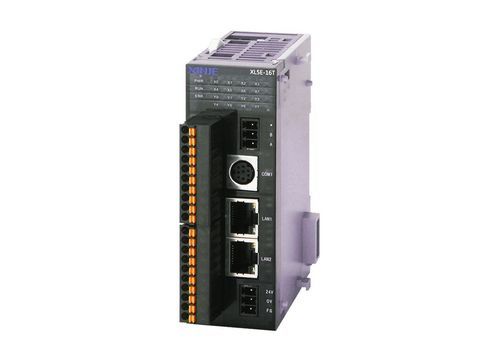

Contrôleur Ethernet XL5E series

Présentation
La série XL5E est un contrôleur Ethernet amélioré offrant des ressources internes étendues et des interfaces multiples pour les applications de contrôle industriel. Par rapport à la série XDM, elle procure une vitesse de traitement environ 2–3× supérieure et prend en charge les modules d'extension gauche/droite, plusieurs liaisons série et Ethernet, ainsi que jusqu'à 10 sorties impulsions.

Fonctions de base et configurations

• Capacité du programme : 1Mo
• Temps d'exécution d'instruction de base : 0,01–0,03 μs
• I/O maximum : 576 points
• Contrôle séquentiel des E/S

Entrées/sorties haute vitesse

• Sorties impulsions : 2–10 canaux, jusqu'à 100 kHz
• Comptage haute vitesse : 3–10 canaux (max 80K monophasé, max 50K en phase AB)

Fonction de communication

• Ports physiques : RS232, RS485, RJ45
• Communication Ethernet
• Prise en charge du fieldbus X-NET

Caractéristiques / Spécifications techniques

• Série : XL5E series enhanced Ethernet controller
• Capacité du programme : 1Mo
• Instruction de base : 0,01–0,03 μs
• Nb max de points I/O : 576
• Sortie impulsions : 2–10 CH, 100 kHz
• Comptage haute vitesse : 3–10 CH (max 80K monophasé, max 50K phase AB)
• Communications : RS232, RS485, RJ45, Ethernet, fieldbus X-NET
• Supporte la connexion de modules d'extension gauche et droite
