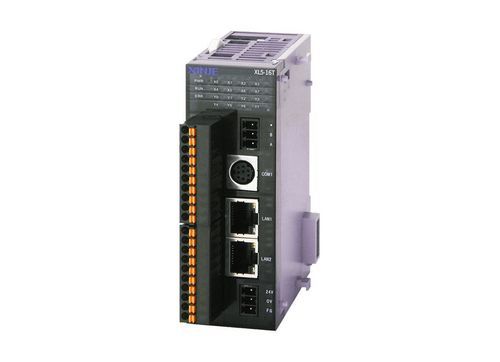

Automate programmable au format carte XL5 series

sortie à impulsionpour bus de terrainRS485

Présentation
Design au format carte répondant aux besoins variés de l'automatisation industrielle. En complément des fonctions PLC standard, la série XL5 offre une exécution plus rapide (environ 15× la série XC), un espace de ressources internes étendu, des sorties impulsions haute vitesse et des options d'extension modulaires (module d'extension droit et module ED gauche).

Caractéristiques du produit

• Fonctions et configuration de base : Capacité programme 512 KB ; exécution instruction de base 0,02–0,05 μs ; E/S max 576 points ; contrôle séquentiel des E/S.
• Entrées/sorties haute vitesse : Sorties impulsions 2–10 canaux 100 kHz (selon modèle) ; comptage haute vitesse 3–4 canaux (jusqu'à 80 kHz en monophasé, jusqu'à 50 kHz en phase AB).
• Communication : RS232, RS485 ; bus de terrain X-NET ; port USB pour téléchargement haute vitesse (jusqu'à 12 Mbps).

Caractéristiques techniques

• Capacité programme : 512 KB
• Instruction de base : 0,02–0,05 μs
• Vitesse de traitement : environ 15× la série XC
• Espace ressources internes : étendu
• E/S max : 576 points
• Contrôle séquentiel des E/S
• Sorties impulsions haute vitesse : 2–4 canaux (la documentation mentionne aussi 2–10 CH 100 kHz)
• Comptage haute vitesse : 3–4 canaux (max 80 kHz monophasé, max 50 kHz phase AB)
• Communication : RS232, RS485, bus de terrain X-NET
• USB : téléchargement haute vitesse (max 12 Mbps)
• Extension : supporte module d'extension droit et module ED gauche
