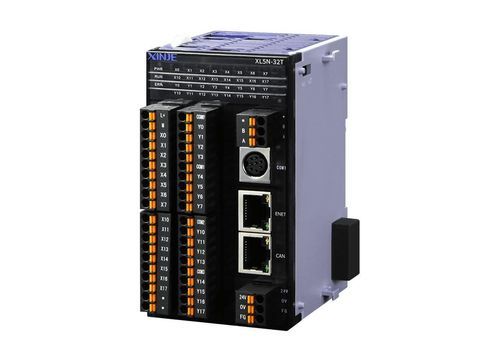

Contrôleur de communication de réseau XL5N series

avec contrôleur intelligentCANbusprogrammable

Présentation
Compatible avec la plupart des fonctions de la série XL5E, la série XL5N intègre deux canaux de communication CAN indépendants. Elle prend en charge une vitesse de communication jusqu'à 1 Mbps, plusieurs nœuds, une structure de nœud simple et un format de trame courte pour de meilleures performances temps réel et une probabilité d'interférence réduite. Le contrôleur intègre des mécanismes de détection d'erreurs et un balayage des esclaves en un clic pour simplifier la mise en service.

Principales caractéristiques

• Deux canaux CAN intégrés et indépendants pour augmenter le débit de communication.
• Prise en charge du protocole CANopen et de la communication CANbus au format libre (CAN2.0A et CAN2.0B).
• Communication CAN possible sans module CANopen externe, réduisant la latence d'échange de données.
• CAN1 par défaut en CANopen, commutable entre modes maître et esclave CANopen.
• CAN2 prend en charge la communication CANbus en format libre.
• Vitesse de communication maximale : 1 Mbps.
• Prise en charge de plusieurs nœuds, topologie de nœud simple et trame courte pour une bonne réactivité temps réel et un risque d'interférence faible.
• Câblage et maintenance simplifiés : des modèles comme le XL5N-32T peuvent fonctionner en maître ou esclave CANopen et prennent en charge la topologie linéaire et le chaînage d'équipements.
• Fourni avec un environnement de configuration/programation système pour une programmation aisée et un démarrage rapide.

Fonctionnalités associées

• Ensemble de fonctions compatible avec les contrôleurs de la série XL5E.
• Balayage des appareils esclaves en un clic pour une détection et une configuration rapides.

Caractéristiques / spécifications techniques

• Série : XL5N series
• Canaux de communication : 2 canaux CAN indépendants
• Protocoles pris en charge : CANopen ; CANbus (CAN2.0A, CAN2.0B)
• CAN1 par défaut : CANopen (commutable maître/esclave)
• CAN2 : communication CANbus au format libre
• Vitesse de communication maximale : 1 Mbps
• Topologie : linéaire (prise en charge du chaînage d'équipements)
• Capacité de rôle : peut fonctionner comme maître ou esclave CANopen (p. ex. XL5N-32T)
• Caractéristiques : mécanisme de détection d'erreurs ; balayage des esclaves en un clic ; compatibilité avec l'ensemble de fonctions XL5E
