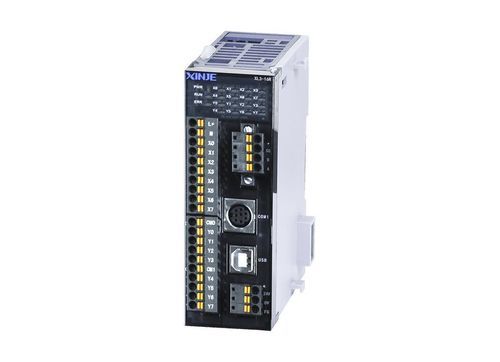

Automate programmable au format carte XL3 series

avec cartes d'E/S extensiblesortie à impulsionpour bus de terrain

Présentation
Contrôleur programmable au format carte conçu pour le contrôle machines en environnement industriel. Combine le traitement de données général avec des fonctions spécifiques telles que sortie d'impulsions haute fréquence, comptage rapide, modulation de largeur d'impulsion, mesure de fréquence et synchronisation précise. Supporte des modules d'extension droite et gauche pour une augmentation modulaire des E/S et des fonctions.

Caractéristiques principales

• Capacité programme : 256KB
• Vitesse d'instruction : 0,02–0,05 µs
• E/S maximum : 352 points
• Contrôle E/S : contrôle séquentiel

Entrées/sorties haute vitesse

• 2–4 canaux sorties d'impulsions 100 kHz
• 3 canaux comptage haute vitesse (jusqu'à 80 kHz monophasé, jusqu'à 50 kHz phase AB)

Communication

• RS232, RS485
• Bus de terrain X-NET
• Port USB pour téléchargement rapide (jusqu'à 12 Mbps)

Caractéristiques techniques

• Série : XL3 series standard controller
• Conception : format carte
• Capacité programme : 256KB
• Vitesse d'instruction : 0,02–0,05 µs
• E/S maximum : 352 points
• Contrôle E/S : contrôle séquentiel
• Sorties impulsionnelles haute vitesse : 2–4 canaux à 100 kHz
• Comptage haute vitesse : 3 canaux (max 80 kHz monophasé, max 50 kHz phase AB)
• Fonctions : modulation de largeur d'impulsion, mesure de fréquence, synchronisation précise
• Extension : prise en charge des modules d'extension droite et gauche
• Ports de communication : RS232, RS485, X-NET, USB (téléchargement rapide jusqu'à 12 Mbps)
