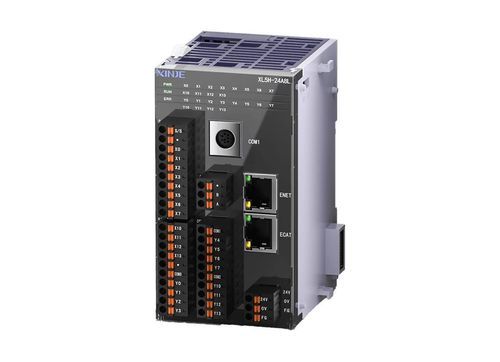

Contrôleur de bus de terrain XL5H series

Aperçu
Compatible avec la plupart des fonctions de XL5E, la série XL5H prend en charge le bus EtherCAT et est équipée de ports RS232, RS485 et RJ45. Elle propose 2 sorties d'impulsions, 3 canaux de comptage haute vitesse et prend en charge les modules d'extension gauche et droite.

Fonctions de base et configurations

• Capacité du programme : 1 MB
• Temps d'exécution instruction de base : 0,01–0,05 μs
• I/O maximum : 536 points
• Prise en charge du téléchargement de programme en ligne

Contrôle de mouvement

• Contrôle via bus EtherCAT
• Fonction de suivi (synchronisation)

Entrées/sorties haute vitesse

• 2 sorties d'impulsions 100 kHz
• 3 canaux de comptage haute vitesse (max. 80 kHz monophasé ; max. 50 kHz phase AB)

Fonctions de communication

• Ports RS232, RS485, RJ45
• Communication Ethernet
• Bus de terrain X-NET

Caractéristiques techniques

• Série modèle : XL5H
• Capacité du programme : 1 MB
• Temps d'instruction de base : 0,01–0,05 μs
• I/O maximum : 536 points
• Prise en charge du téléchargement de programme en ligne
• Contrôle de mouvement : bus EtherCAT, fonction de suivi
• Sorties haute vitesse : 2 × sorties d'impulsions 100 kHz
• Comptage haute vitesse : 3 canaux (max. 80 kHz monophasé ; max. 50 kHz phase AB)
• Ports de communication : RS232, RS485, RJ45 ; Ethernet ; bus X-NET
• Compatible avec la plupart des fonctions XL5E
• Prend en charge les modules d'extension gauche et droite
