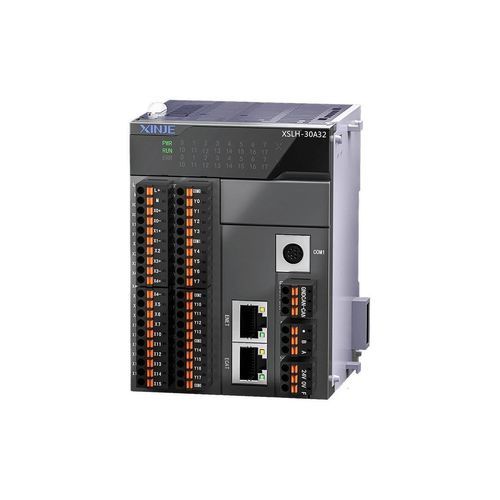

Automate programmable au format carte XSLH series

compactavec cartes d'E/S extensiblesur réseau Ethernet

Présentation du produit
Compatible avec les spécifications de programmation PLCopen, peut référencer de nombreuses bibliothèques fonctionnelles standard et développer des blocs fonctionnels et bibliothèques d'instructions propriétaires. Prend en charge le motion control EtherCAT, les E/S distantes EtherCAT et la communication Ethernet. Dispose d'une came électronique 32 canaux et d'une fonction de téléchargement en ligne.

Principales caractéristiques

• Conception en format carte avec noyau haute performance
• Prise en charge des spécifications PLCopen et de bibliothèques fonctionnelles étendues
• Came électronique 32 canaux et capacité de téléchargement en ligne
• Prise en charge du motion control EtherCAT et des E/S distantes EtherCAT
• Support de la communication Ethernet

Scalabilité et extensions

• Scalabilité locale : extensible jusqu'à 16 modules d'extension à droite
• Prend en charge plusieurs types d'extensions incluant E/S, analogique, contrôle de température, etc., pour répondre aux besoins de contrôle multi-dimensionnels

Plateforme et support de programmation

• Compatible avec la plateforme CODESYS
• Outil logiciel PLC puissant pour la programmation
• Conforme à la norme IEC 61131-3
• Bibliothèques industrielles riches et possibilité de développer des bibliothèques personnalisées
• Fournit une interface de données pour appareils HMI destinée à la communication avec des clients tiers et systèmes de contrôle
• Prend en charge OPC UA pour la transmission de données inter-plateformes et les scénarios Industrie 4.0

Fonctions de communication

• Communication CANopen stable : couches physique et liaison de données fiables, compatible et interopérable (adapté aux industries automobile et AGV)
• Communication Ethernet : port RJ45 standard pour une communication plus rapide
• Prise en charge de plusieurs protocoles réseau : Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP et communication Tag
• Topologie réseau flexible : support des câblages linéaire et en étoile

Capacités de contrôle EtherCAT

• Prise en charge jusqu'à 32 nœuds de bus EtherCAT, interopérable avec divers appareils conformes au protocole EtherCAT
• Prend en charge les fonctions d'interpolation multi-lignes, arc et spirale pour les plateformes d'interpolation multi-axes
• Système de came électronique remplaçant les cames mécaniques pour une meilleure précision et flexibilité (utilisé dans les têtes de capsulage, machines d'emballage coussin, soufflage, etc.)

Produits associés

• Contrôleur intelligent industriel série XSA
• Petit contrôleur série XSDH
• Contrôleur à lame série XSF5

Caractéristiques / spécifications techniques

• Série : XSLH series slim controller
• Normes de programmation : PLCopen, IEC 61131-3 (via CODESYS)
• Contrôle de mouvement : prise en charge d'EtherCAT motion control
• Nœuds EtherCAT : jusqu'à 32 nœuds de bus pris en charge
• Came électronique : prise en charge de 32 canaux
• Extension : jusqu'à 16 modules d'extension à droite (E/S, analogique, contrôle de température, etc.)
• Communication : EtherCAT, Ethernet (RJ45), CANopen, Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP, communication Tag
• Interface HMI : fournit une interface de données pour la communication tiers
• Interpolation : fonctions d'interpolation multi-lignes, arc et spirale
• Applications types : têtes de capsulage, machines d'emballage coussin, machines de soufflage
