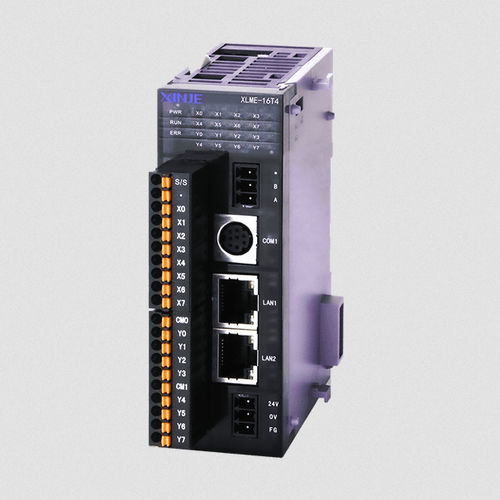

Automate programmable avec cartes d'E/S extensible XLME series

sur réseau Ethernetpour bus de terrainRS485

Aperçu
La série XLME est un contrôleur Ethernet dédié au mouvement, conçu pour l'automatisation industrielle nécessitant un traitement haute vitesse et des sorties d'impulsions multi-canaux. Il offre une exécution d'instructions plus rapide et des ressources internes accrues par rapport à la série XDM, et prend en charge des modules d'extension gauche/droite pour une montée en échelle des E/S et du contrôle de mouvement.

Principales caractéristiques

• Capacité programme : 1 MB
• Vitesse de traitement : instruction de base 0,01–0,03 µs (≈2–3× série XDM)
• Entrées/Sorties max : jusqu'à 576 points
• Contrôle séquentiel des E/S pris en charge
• Prise en charge des modules d'extension gauche et droite pour l'évolutivité

Contrôle de mouvement

• Interpolation linéaire et interpolation d'arc pour la coordination multi-axes
• Fonction de suivi (follow-up) pour applications de came et profil
• Jusqu'à 4–10 sorties d'impulsions à 100 kHz
• Comptage haute vitesse : 4–10 canaux (max 80 kHz monophasé ; max 50 kHz phase AB)

Communications

• Ports série RS232 et RS485
• 2 × ports RJ45 pour communication Ethernet
• Prise en charge des protocoles Ethernet et intégration fieldbus X-NET

Applications typiques

• Systèmes de mouvement multi-axes (packaging, indexation CNC, étiquetage)
• Lignes d'assemblage et de manutention automatisées nécessitant un timing d'impulsions précis
• Machines industrielles demandant E/S extensibles et connectivité fieldbus

Caractéristiques techniques

• Nom de la série : XLME series
• Capacité programme : 1 MB
• Vitesse de traitement : env. 2–3× série XDM (instruction de base 0,01–0,03 µs)
• Espace de ressources interne : 1M
• Entrées/Sorties max : 576 points
• Contrôle séquentiel des E/S pris en charge
• Fonctions de mouvement : interpolation linéaire, interpolation d'arc, fonction de suivi
• Sorties haute vitesse : 4–10 canaux 100 kHz
• Comptage haute vitesse : 4–10 canaux (max 80 kHz monophasé ; max 50 kHz phase AB)
• Ports de communication : RS232, RS485, 2 × RJ45
• Prend en charge la communication Ethernet et le fieldbus X-NET
• Prend en charge les modules d'extension gauche et droite
• Prend en charge jusqu'à 10 canaux de sortie d'impulsions
