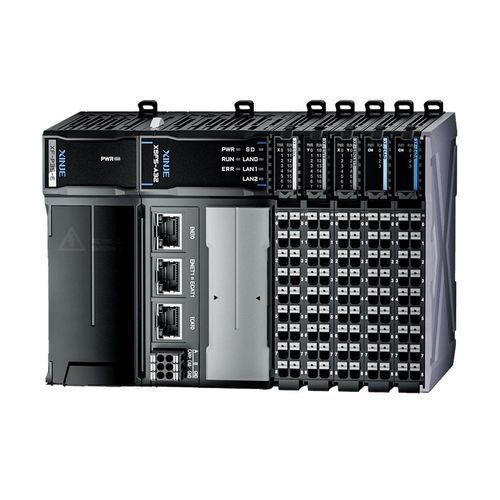

Contrôleur de mouvement 64 axes XSF5

CANopenEthernetRS-485

Présentation
Convient aux applications de commande de mouvement de petite et moyenne envergure dans la fabrication avancée et les industries de procédés complexes. Conception en format blade avec châssis mince ; conforme aux spécifications PLCopen ; prend en charge six langages de programmation IEC 61131 ; extensibilité locale jusqu'à 32 modules XF.

Conception en format blade
Parmi les produits isotropes 64 axes du secteur, le volume de l'unité est réduit. Par rapport à XDH-60A64-E, la taille du boîtier est réduite d'environ 70 %, réduisant sensiblement l'encombrement d'installation.

Extensibilité

• Prise en charge locale de la connexion de jusqu'à 32 modules d'extension XF.
• Nouveau bus de backplane haute vitesse permettant d'étendre des modules de comptage haute vitesse, sortie d'impulsions, flying beat, communication et autres fonctions.

Facile à déboguer et à maintenir

• L'ensemble de la gamme XSF, unités principales et d'extension, prend en charge la mise à jour automatique du firmware ; les nouvelles fonctionnalités peuvent être activées par mise à jour.
• Équipé d'un port Type-C pour la connexion à un PC maître ; le débogage en ligne est possible avec un câble de données mobile.
• Prise en charge de l'import/export des données d'équipement et des fichiers de projet via clés USB et cartes TF (en développement).
• Interrupteur à glissière système standard permettant l'arrêt immédiat du PLC sans coupure d'alimentation.

Programmation flexible et ouverte

• XSF prend en charge la plateforme CODESYS et est compatible avec XINJE XS Studio ; conforme à la norme IEC 61131 et aux spécifications PLCopen.
• XS Studio intègre la programmation PLC, l'IHM visuelle, la sécurité PLC, le cœur temps réel du contrôleur, le fieldbus et les fonctions de motion control, offrant un environnement unifié pour la configuration, la programmation, le débogage et la supervision.

Fonctions et données en ligne

• Prise en charge du téléchargement en ligne et de la simulation en ligne.
• Détection des données en temps réel, acquisition de courbes et suivi.

Mise en réseau et communication

• L'unité principale XSF est équipée de 3 ports RJ45, 1 port CAN et 1 port RS485.
• Prend en charge plusieurs protocoles, notamment Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen et Modbus.
• Le deuxième port RJ45 peut basculer entre les modes ENET et ECAT selon les besoins réseau.
• Prise en charge de paramètres IP doubles pour isoler réseaux interne et externe de l'équipement.

Commande de moteur et de mouvement

• Contrôle bus EtherCAT jusqu'à 64 axes avec cycles de synchronisation courts.
• Prend en charge l'interpolation multi-lignes, les interpolations d'arc et de spirale adaptées aux plates-formes d'interpolation multi-axes.
• Fonction d'arbre électronique remplaçant les cames mécaniques, améliorant la précision d'usinage et la flexibilité (adaptée aux machines de capsulage, machines d'emballage type pillow, soufflage, etc.).

Fonctionnalités associées

• Conforme aux spécifications PLCopen et prend en charge six langages IEC 61131.
• Châssis mince de type blade pour des installations gain de place.

Caractéristiques / spécifications techniques

• Série : XSF5 series
• Format : Conception structurelle de type blade, châssis mince
• Extensibilité locale : Jusqu'à 32 modules d'extension XF
• Backplane : Bus de backplane haute vitesse pour comptage haute vitesse, sortie d'impulsions, flying beat et modules de communication
• Programmation : Prend en charge CODESYS, IEC 61131, PLCopen ; compatible avec XINJE XS Studio
• Langages de programmation : Prise en charge de six langages IEC 61131 (selon fiche produit)
• Interfaces : 3 × RJ45, 1 × port CAN, 1 × RS485, port Type-C pour debug/connexion
• Mise en réseau : Deuxième RJ45 commutable entre ENET et ECAT ; support Dual IP
• Protocoles pris en charge : Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen, Modbus
• Contrôle de mouvement : Jusqu'à 64 axes en EtherCAT ; interpolation multi-lignes, arc et spirale ; support d'arbre électronique
• Maintenance : Mise à jour automatique du firmware ; import/export USB/TF (en développement) ; interrupteur à glissière standard pour arrêt d'urgence
• Applications cibles : Commande de mouvement petite et moyenne, fabrication avancée, industries de procédés complexes
