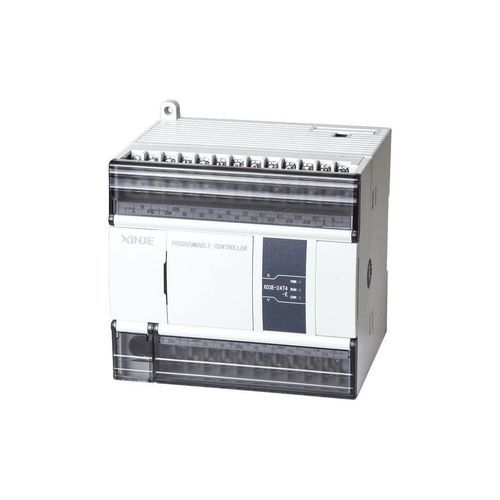

Contrôleur Ethernet XD3E series

Vue d'ensemble
Contrôleur Ethernet d'entrée de gamme offrant des performances stables pour répondre aux besoins d'automatisation de base. Intègre les fonctions de la série XD3, à l'exception de la prise en charge de la carte SD. Vitesse de traitement améliorée par rapport à la série XD3. Prend en charge les communications RS232, RS485 et Ethernet, et la connexion au module d'extension droit, à la carte BD et au module d'extension gauche ED.

Principales caractéristiques

• Fonctions et configurations de base
  • Capacité du programme : 256 Ko
  • Durée instruction de base : 0,02~0,05us
  • Points d'E/S max : 572
  • Contrôle séquentiel des E/S pris en charge
• Entrées/sorties à haute vitesse
  • 2 voies sorties impulsionnelles 100KHz
  • Comptage haute vitesse 3 voies (max 80K monophasé, max 50K phase AB)
• Fonction de communication
  • RS232, RS485, RJ45
  • Communication Ethernet prise en charge
  • Bus de terrain X-NET

Caractéristiques / spécifications techniques

• Capacité du programme : 256 Ko
• Durée instruction de base : 0,02~0,05us
• Nombre maximum de points E/S : 572
• Contrôle séquentiel des E/S pris en charge
• Sorties haute vitesse : 2 voies 100KHz impulsionnelles
• Comptage haute vitesse : 3 voies (max 80K monophasé, max 50K phase AB)
• Ports de communication : RS232, RS485, RJ45
• Communication Ethernet prise en charge
• Bus de terrain : X-NET
• Prend en charge la connexion du module d'extension droit, de la carte BD et du module d'extension gauche ED
• Ne comprend pas la fonction carte SD (comparé à la série XD3)
• Vitesse de traitement supérieure par rapport à la série XD3
