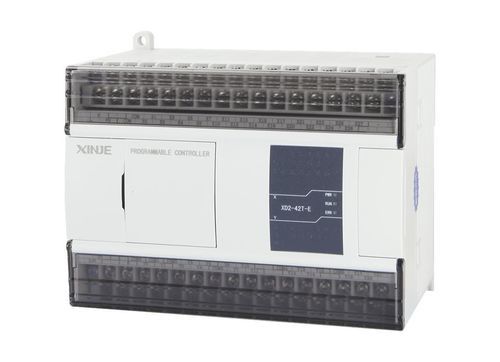

Automate programmable compact XD2 series

avec E/S intégréeavec cartes d'E/S extensiblesortie à impulsion

Présentation produit
L'automate programmable industriel XD2 série, type économique, propose un jeu de fonctions adapté aux applications d'automatisation courantes. En plus du traitement de données de base, il intègre des sorties impulsions, du comptage haute vitesse, de la modulation PWM et la mesure de fréquence. Il prend en charge les modules d'extension côté gauche ED et BD (les modules 16 points ne sont pas pris en charge) et ne prend pas en charge d'extension côté droit, répondant ainsi aux besoins d'utilisation basiques.

Caractéristiques principales

• Fonctions et configurations de base : Capacité programme 256KB ; Temps d'exécution instruction de base 0,02–0,05 µs ; E/S maximum 60 points ; Contrôle séquentiel des E/S.
• Entrées/sorties haute vitesse : 2 canaux de sorties impulsions 100 kHz ; 3 canaux de comptage haute vitesse (jusqu'à 80 kHz en phase simple, jusqu'à 50 kHz en phase AB).
• Communication : RS232, RS485, bus de terrain X-NET.

Caractéristiques techniques

• Capacité programme : 256KB
• Temps d'exécution instruction de base : 0,02–0,05 µs
• E/S maximum : 60 points
• Contrôle séquentiel des E/S
• Sorties impulsions : 2 canaux à 100 kHz
• Comptage haute vitesse : 3 canaux (max. 80 kHz phase simple, max. 50 kHz phase AB)
• Interfaces de communication : RS232, RS485, bus de terrain X-NET
• Extension : Prend en charge les extensions gauche ED et BD (modules 16 points non pris en charge) ; pas de support d'extension droite
