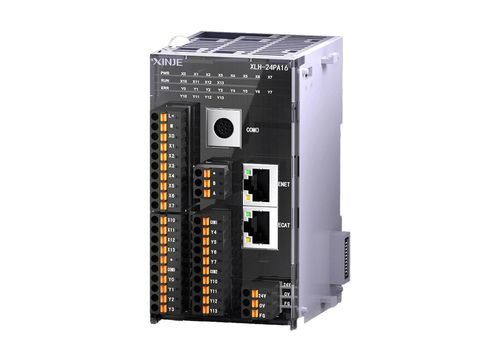

Contrôleur de mouvement 3 axes XLH series

multiaxeEthernetEtherCAT

Vue d'ensemble
Compatible avec la plupart des fonctions de la série XLME, la série XLH offre une capacité de programme accrue et une vitesse de traitement supérieure. Elle prend en charge la communication Ethernet, le bus EtherCAT, les commandes de contrôle de mouvement telles que l'interpolation et le suivi, et peut connecter des modules d'expansion ainsi que le module d'expansion gauche ED.

Caractéristiques clés

• Système de contrôle tout-en-un : Solution de contrôle intégrée pour diverses tâches d'automatisation.
• Conception en carte avec cœur haute performance : Format carte compact adapté aux emplacements embarqués.
• Compatibilité de communication étendue : Prend en charge les appareils conformes EtherCAT, notamment XINJE IO distribués, servomoteurs série DS5C1, moteurs pas à pas série DP3C et variateurs série VH6.
• Contrôle de mouvement multi-axes via bus : Adapté à l'interpolation linéaire 3 axes, d'arc circulaire et en spirale sur des plateformes d'interpolation courantes à trois axes.
• Fonctions de came électronique : Remplace les cames mécaniques pour une précision et une flexibilité accrues ; utilisé pour les machines de capsulage, l'emballage en oreiller et les machines de soufflage.
• Capacité de feedforward : Compense la dynamique et les délais du système pour préserver précision et vitesse d'usinage.

Documents associés (sélection)

• Manuel utilisateur XD XL XG Series (section logiciel) — manuel logiciel pour les contrôleurs des séries XD/XL/XG.
• Catalogue produits complet Xinje 2026 — catalogue produit complet.
• Solutions industrielles intégrées 2026 — synthèse des solutions industrielles intégrées.

Caractéristiques / spécifications techniques

• Série : série XLH (contrôleur de bus EtherCAT).
• Compatibilité : Compatible avec la plupart des fonctions de la série XLME.
• Communication : Prise en charge de la communication Ethernet et du bus EtherCAT.
• Contrôle de mouvement : Prend en charge les commandes de mouvement incluant interpolation et suivi.
• Support multi-axes : Supporte le mouvement multi-axes ; applicable à l'interpolation 3 axes linéaire, d'arc circulaire et en spirale.
• Extension : Peut connecter des modules d'expansion et le module d'expansion gauche ED.
• Capacité came électronique : Jusqu'à 32 tables de came chargées ; chaque table peut stocker jusqu'à 1000 points clés ; points modifiables dans les diagrammes maître-esclave.
• Performance : Capacité de programme plus grande et vitesse de traitement plus élevée par rapport aux modèles de référence.
• Applications : Pour le contrôle de mouvement de précision dans l'emballage, le capsulage, le soufflage et machines automatisées similaires.
