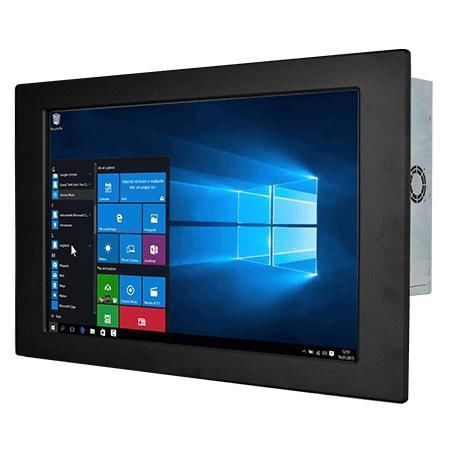

Panel PC à écran tactile résistif W22IF7T-IPA3

à écran largeLCDrétroéclairage à LED

Résumé Le Winmate W22IF7T-IPA3 est un PC panneau frontal IP65 de 21,5 pouces (1920 x 1080) équipé de processeurs Intel® Core™ i3/i5/i7 (Coffee Lake Refresh), conçu pour l'automatisation, le contrôle machine et les IHM opérateur. Il s'adresse aux acheteurs industriels, OEM et intégrateurs système recherchant une solution matérielle pérenne pour environnements humides ou poussiéreux.

Principales caractéristiques

• Écran 21,5" 1920 x 1080
• Processeurs Intel® 9th Gen Core™ i3/i5/i7
• Stockage flexible : baie 2,5" + options M.2/SSD
• Multiples E/S : 2 ports série, 4 x USB 3.2 Gen1 Type-A, 2 x Gigabit LAN
• Alimentation 12V DC (connecteur Din4 verrouillable)
• DP jusqu'à 4096 x 2304 @60 Hz ; HDMI jusqu'à 4096 x 2304 @24 Hz

Présentation La série Front IP65 assure étanchéité à l'avant tout en conservant un design à faible bordure pour intégration en armoire, kiosque ou panneau industriel.

Touches et options d'utilisation Surface frontale configurable : écran résistif (option) ou verre de protection sans tactile. Ces options facilitent l'interaction opérateur en milieu industriel.

Vidéo et intégration Interfaces VGA/HDMI/DisplayPort pour intégration avec cartes embarquées. DisplayPort par défaut, HDMI en option. Supporte configurations à double affichage.

Installation et mécanique Joint torique en caoutchouc sur la face arrière de la façade pour étanchéité entre façade et fixation client. Montage par panneau par défaut, VESA en option. Boîtier métallique, refroidissement par ventilateur. Dimensions 534 x 349 x 81 mm ; découpe 508 x 302 mm ; poids ≈ 7,2 kg.

Certifications CE, FCC.

Environnement et fiabilité Humidité de fonctionnement 10%–90% RH sans condensation ; température de fonctionnement 0°C à 50°C ; indice de protection frontal IP65.

Accessoires inclus/optionnels Adaptateur 100–240V AC vers DC, cordon d'alimentation, vis VESA, clips de montage, CD de pilotes & manuel. Modules sans fil (WLAN/BT) optionnels via M.2 E-Key.

Caractéristiques techniques

• Affichage : 21,5" 1920 x 1080, 250 nits, contraste 3000:1, zone active 476.64 x 268.11 mm
• Touch/Glass : écran résistif (option) ou verre de protection
• Processeur : Intel Core i7-9700TE (par défaut) ; i5-9500TE, i3-9100TE en option
• Chipset : Intel® Q370
• Mémoire : 2 x non-ECC SO-DIMM jusqu'à 64GB
• Stockage : 128GB SSD par défaut ; M.2 2280 NVMe jusqu'à 4TB ; 2 x SATA III pour 2.5" SSD/HDD (RAID 0/1 optionnel)
• Ethernet : 2 x Intel® Gigabit Ethernet
• Sécurité : TPM 2.0
• Systèmes : Windows 10 IoT Enterprise 64-bit (option), Linux Ubuntu (option)
• E/S : 4 x USB 3.2 Gen1 Type-A ; Série : 1 x RS232/422/485 + 1 x RS232 ; Vidéo : 1 x DP1.2 (par défaut), 1 x HDMI 1.4 (option) ; Audio : Mic in, Line out, 2 x Speakers
• Extension : 1 x M.2 2280 M-Key, 1 x M.2 2230 E-Key, 1 x PCIe 3.0 x16
• Indicateurs & commandes : LED power/storage, bouton réglage luminosité, bouton power et reset
• Alimentation : 1 x 12V DC Din4 connecteur verrouillable ; adaptateur 12V 120W
• Mécanique & environnement : 534 x 349 x 81 mm ; découpe 508 x 302 mm ; poids ≈ 7,2 kg ; fonctionnement 0°C–50°C ; stockage -10°C–60°C ; humidité 10%–90% RH
• Indice frontal IP : IP65
