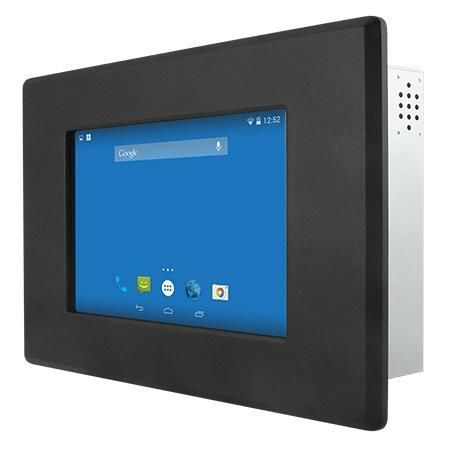

Panel PC à écran tactile résistif W07FA3S-IPT1

7"NXP i.MX61024 x 600

Présentation
Le Winmate W07FA3S-IPT1 est un panneau PC frontal IP65 de 7 pouces équipé du processeur NXP i.MX6, destiné au contrôle machine, à l'automatisation et aux interfaces opérateur (IHM). Il propose une conception sans ventilateur, une protection frontale IP65 et des options écran tactile ou verre de protection pour intégration embarquée ou OEM.

Principales caractéristiques

• Écran 7" 1024 x 600 TFT avec écran tactile résistif (ou option verre de protection)
• Processeur NXP i.MX6 Dual Core 1.0 GHz (Quad Core en option)
• Protection avant IP65
• LPDDR3 1 Go embarqué (2 Go optionnel) et eMMC 16 Go (32 Go optionnel)
• Connectique : USB 2.0, RS-232/422/485, Micro SD, Mini USB console, Micro HDMI (option)
• PoE (PD, IEEE 802.3at) en option ; fonctionnement fanless et basse consommation

Points forts

• Façade étanche IP65 adaptée aux environnements humides ou poussiéreux (ateliers, bornes extérieures)
• Choix de surface frontale : écran résistif pour utilisation avec gants ou verre de protection si le tactile n'est pas requis
• Interfaces vidéo (Micro HDMI / VGA) pour intégration et sorties d'affichage supplémentaires
• Étanchéité par joint torique arrière et options montage en panneau ou VESA pour fixation dans armoires ou coffrets
• Options de connectivité via mPCIe (Wi‑Fi) et Bluetooth

Caractéristiques / spécifications techniques

• Modèle : W07FA3S-IPT1
• Marque : Winmate
• Processeur : NXP i.MX6 Dual Core 1.0 GHz (Quad Core en option)
• Mémoire : 1 Go LPDDR3 (par défaut) ; 2 Go optionnel
• Stockage : eMMC 16 Go (par défaut) ; 32 Go optionnel
• Systèmes d'exploitation (optionnels) : Linux Ubuntu 18.04 ; Android 6.0 ; Debian 7.0 ; Linux 4.1.15 + Qt 5.5
• WLAN / Bluetooth : support optionnel via mPCIe
• Affichage : 7.0" TFT 1024 x 600, luminosité 320 nits, contraste env. 500–1000:1, angles 75/75/75/70
• Tactile / Verre : écran résistif (option) ou verre de protection (sans tactile)
• Zone active : 153.6 x 90 mm
• Dimensions mécaniques : 218 x 164.6 x 55.3 mm ; Découpe : 192 x 133 mm ; Poids : env. 1,5 kg
• Montage : montage en panneau ; montage VESA
• Boîtier : châssis métallique ; Refroidissement : sans ventilateur
• Humidité de fonctionnement : 10%–90% RH, non condensant
• Température de fonctionnement : 0°C à 50°C ; Température de stockage : -10°C à 60°C
• Indice IP : Front IP65
• Certifications : CE, FCC
• Ports USB : 1 x Mini USB (console), 1 x USB OTG, 1 x USB 2.0 Type-A
• Port série : 1 x RS-232/422/485 (par défaut RS-232)
• LAN : 1 x RJ45 (PoE PD, IEEE 802.3at)
• Vidéo : 1 x Micro HDMI (option)
• Audio : 2 x haut-parleurs
• Carte SD : 1 x Micro SD
• Extension : 1 x emplacement mPCIe (half-size)
• CANBUS : 1 x CANBUS D-sub9
• Alimentation : 1 x 12 V DC, bornier 2 broches ; Adaptateur conseillé 12 V 50 W
• PoE (PD) : conforme IEEE 802.3at (25 W)
• Accessoires : adaptateur 100–240 V AC→12 V DC ; câble d'alimentation ; vis VESA ; clips de montage ; CD pilotes & manuel
