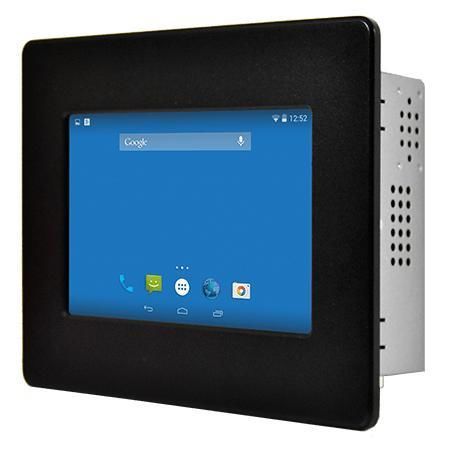

Panel PC à écran tactile résistif R05FA3S-IPD1

tactileTFT LCD5.7"

Présentation
Le Winmate R05FA3S-IPD1 est un panneau PC tactile frontal IP65 de 5,7" basé sur la plate‑forme NXP i.MX6, conçu pour le contrôle de machines, l'automatisation industrielle et les interfaces opérateur (IHM). Il offre une étanchéité frontale IP65 pour environnements humides et poussiéreux, un fonctionnement fanless à très faible consommation et un format compact pour montage panneau ou VESA, répondant aux besoins des acheteurs industriels, OEM et intégrateurs systèmes en matière d'intégration stable et de disponibilité long terme.

Principales fonctionnalités

• Écran TFT 5,7" 640 x 480 avec tactile résistif (option verre de protection); protection frontale IP65
• Processeur NXP i.MX6 Dual Core 1,0 GHz (Quad Core en option)
• LPDDR3 1 GB embarqué (2 GB en option) et eMMC 16 GB (32 GB en option)
• Interfaces : 1 x USB 2.0 Type‑A, 1 x USB OTG, 1 x Mini USB (console), 1 x RS232/422/485, 1 x LAN RJ45 avec PoE (PD, IEEE 802.3at), 1 x emplacement Micro SD, 1 x Micro HDMI (option)
• Support PoE (option) ; conception sans ventilateur
• Extension : 1 x emplacement mPCIe pour module Wi‑Fi ; CANBUS (D‑sub9)

Points forts du produit

• Bord avant IP65 étanche/antipoussière avec joint torique arrière pour fixation panneau sécurisée en environnements difficiles
• Options de surface : tactile résistif (utilisation avec gants) ou verre de protection si le tactile n'est pas requis
• Sorties vidéo doubles (VGA + Micro HDMI en option) pour supervision ou kiosques
• Dimensions compactes (188 x 148 x 59 mm) avec découpe 162 x 118 mm pour intégration encastrée
• Adapté aux kiosques intérieur/extérieur, sols d'usine, parkings ou stations‑service si correctement installé

Certifications

• CE
• FCC

Caractéristiques techniques

• Modèle : R05FA3S-IPD1
• Processeur : NXP i.MX6 Dual Core 1,0 GHz (Quad Core optionnel)
• Mémoire : 1 GB LPDDR3 (par défaut) ; 2 GB en option
• Stockage : eMMC 16 GB (par défaut) ; 32 GB en option ; emplacement Micro SD
• Systèmes : Linux Ubuntu 18.04 (option), Android 6.0 (option), Debian 7.0 (option), Linux 4.1.15 QT 5.5 (option)
• Affichage : 5,7" 640 x 480, 900 nits, contraste 300:1, zone active 115,2 x 86,4 mm
• Dimensions : 188 x 148 x 59 mm ; Découpe : 162 x 118 mm ; Poids : 1,0 kg
• Montage : Montage panneau ; VESA
• Boîtier : Métal ; Refroidissement : Sans ventilateur
• Températures : fonctionnement 0°C à 50°C ; stockage -10°C à 60°C ; humidité 10%–90% HR sans condensation
• E/S : 1 x Mini USB console ; 1 x USB OTG ; 1 x USB2.0 Type‑A ; 1 x RS232/422/485 ; 1 x LAN RJ45 avec PoE ; 1 x Micro HDMI (option) ; 2 x haut‑parleurs ; 1 x Micro SD ; 1 x mPCIe ; 1 x CANBUS D‑sub9
• Alimentation : 12V DC (bornier 2 broches) ; Adaptateur 12V 50W ; PoE PD IEEE 802.3at (25W)
• Accessoires : Adaptateur AC 100~240V → 12V DC, cordon d'alimentation, vis VESA, clips de montage
