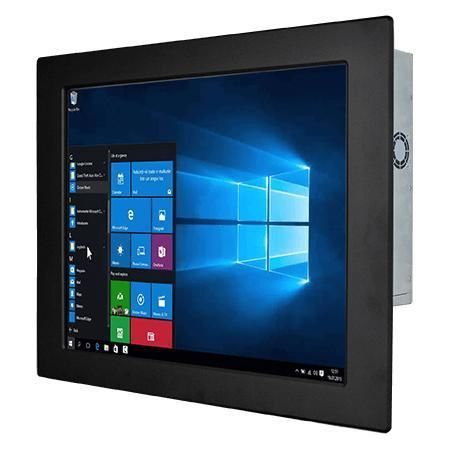

Panel PC à écran tactile résistif R17IAD7T-IPM1

tactile17"Intel® Core i3

Présentation
Le Winmate R17IAD7T-IPM1 est un panneau PC industriel frontal 17 pouces avec façade IP65, équipé de processeurs Intel® Core™ de 12e/14e génération (Alder Lake / variantes T). Conçu pour le contrôle machine, l'automatisation et les IHM opérateur, il offre de multiples E/S, double 2.5GbE, emplacements M.2 et options de stockage/mémoire flexibles.

Points clés

• Écran 17,0 pouces, résolution 1280 x 1024
• Processeurs Intel® Core™ 12e / 14e génération (i3 / i5 / i7 / i9)
• 2 x SO-DIMM DDR5 4800 MHz, jusqu'à 64 Go (32 Go par emplacement)
• Double Ethernet 2.5 Gigabit intégré
• Support multi-écrans : DP 1.4a (par défaut) et HDMI 2.0b (optionnel)
• Nombreux E/S dont 4 x USB 3.2 Gen2x1 et ports série
• Façade avant IP65 ; alimentation 12 V DC

Description détaillée

• Façade IP65 protégeant contre l'eau et la poussière, adaptée aux environnements industriels humides ou poussiéreux et à l'intégration en kiosques extérieurs si l'installation est correctement réalisée.
• Options tactiles : écran résistif (option) ou verre de protection sans fonction tactile (option) ; choix de surface adaptés aux besoins opérateur.
• Joint torique en caoutchouc à l'arrière de la façade pour assurer l'étanchéité lors du montage en panneau ou dans des armoires.
• Interfaces vidéo standard (DP/HDMI/VGA) et compatibilité I/O étendue pour une intégration aisée aux systèmes embarqués.

Fonctionnalités d'intégration et I/O

• 4 x USB 3.2 Gen2x1 (10 Gbps, Type A) et ports série configurables (RS232/422/485)
• 2 x RJ45 2.5GbE ; prises audio Mic in et Line out
• Emplacements d'extension : M.2 2280 M-Key (NVMe SSD) et M.2 2230 E-Key (module Wi‑Fi)
• Entrée d'alimentation : 1 x 12V DC (connecteur Din4) ; adaptateurs disponibles

Applications recommandées

• Contrôle des machines et automatisation industrielle
• IHM opérateurs et panneaux de commande embarqués
• Kiosques et terminaux extérieurs nécessitant une façade IP65
• Intégration en armoires, racks et enceintes de contrôle

Caractéristiques / spécifications techniques

• Modèle : R17IAD7T-IPM1
• Taille d'affichage : 17,0 pouces
• Résolution : 1280 x 1024
• Luminosité : 350 nits
• Contraste : 1000:1
• Angles de vue : 85 / 85 / 80 / 80
• Zone active : 337.920 x 270.336 mm
• Tactile / verre : écran résistif (option) ou verre de protection sans tactile (option)
• Processeur (options) : Intel® Core™ i3-12100TE (par défaut) ; i5-12500TE, i7-12700TE, i9-12900TE ; i3-14100T, i5-14500T, i7-14700T, i9-14900T (en option)
• Chipset : Intel® R680E
• Mémoire : 2 x non-ECC SO-DIMM DDR5 4800MHz, jusqu'à 64GB (32GB par DIMM)
• Stockage : 128GB SSD (par défaut) ; options 256GB/512GB/1TB/2TB/4TB ; option 2 x SATA III pour 2.5" SSD/HDD jusqu'à 2TB (RAID support)
• Contrôleur Ethernet : 2 x Intel® (2 x 2.5 Gbps RJ45)
• USB : 4 x USB 3.2 Gen2x1 (10Gbps, Type A)
• Ports série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• Sorties vidéo : 1 x DP1.4a (DP++), jusqu'à 4096x2160@60Hz (par défaut) ; 1 x HDMI 2.0b (optionnel)
• Audio : Mic in, Line out
• Extension : 1 x M.2 2280 M-Key (NVMe SSD) ; 1 x M.2 2230 E-Key (Wi‑Fi)
• WLAN / BT : support optionnel
• Sécurité : TPM 2.0
• Systèmes d'exploitation (optionnel) : Windows 11 IoT Enterprise 64-bit ; Windows 11 Pro 64-bit ; Linux Ubuntu 22.04 (ne supporte pas Wake on Touch)
• Alimentation : 1 x 12V DC, connecteur Din4
• Adaptateur : 12V 220W (liste) ; accessoire 100~240V AC to DC adapter et cordon
• Dimensions (L x H x P) : 440 x 360 x 90 mm
• Découpe (Cut-out) : 394 x 314 mm
• Poids : 5.9 kg
• Montage : Panel mount (par défaut) ; VESA mount (optionnel)
• Boîtier : boîtier métal
• Refroidissement : design avec ventilateur
• Humidité de fonctionnement : 10% à 90% RH, non condensant
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Indice IP : Front IP65
• Certifications : CE, FCC
• Boutons : 1 x Power ; 1 x Reset
• Accessoires : adaptateur 100~240V AC to DC, cordon d'alimentation, vis VESA, clips de montage
