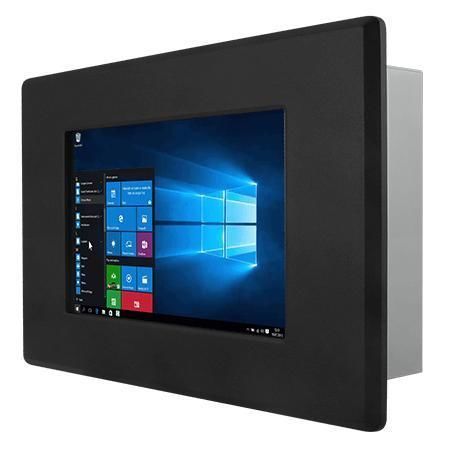

Panel PC à écran tactile résistif W07IE3S-IPT1

TFT LCD7"Intel® Celeron®

Présentation
Le Winmate W07IE3S-IPT1 est un PC à écran tactile frontal IP65 de 7 pouces équipé d'un processeur Intel® Celeron® N6211, conçu pour le contrôle de machines, l'automatisation industrielle et les interfaces homme-machine (IHM) pour opérateurs. Conçu pour des environnements robustes, embarqués ou critiques, il offre durabilité, disponibilité sur un long cycle de vie et intégration matérielle stable.

Principales caractéristiques

• Écran LCD TFT SVGA 7 pouces (1024 x 600)
• Processeur Intel® Celeron® Elkhart Lake N6211 (jusqu'à 3.0 GHz)
• 1 x SO‑DIMM, jusqu'à 16 Go DDR4
• 2 x Intel® Gigabit Ethernet (2 x 2.5 Giga LAN RJ45)
• Support pour 2 x SATA III, 4 x COM, 2 x USB 3.2 Gen2x1, 4 x USB 2.0

Conception et usage
Conception IP65 avant étanche : le panneau est certifié IP65 à l'avant et résiste à l'eau et à la poussière tout en restant compact et fin. Il est adapté aux environnements humides et poussiéreux (automatisation industrielle, kiosques extérieurs, piscines, spas, etc.).

Écran et interaction
Options d'interface tactile : écran tactile résistif disponible en option. Possibilité d'opter pour un verre de protection sans fonction tactile selon les besoins opérationnels.

Interfaces et intégration
Le produit propose des interfaces VGA et HDMI pour une intégration aisée avec des cartes et systèmes embarqués. Connectivité étendue incluant USB, ports série et expansion M.2 pour modules Wi‑Fi et stockage.

Installation
Installation facilitée grâce à un joint torique en caoutchouc unique à l'arrière de la façade assurant l'étanchéité entre la façade et l'équipement client. Installation possible en montage panneau (par défaut) ou VESA (optionnel).

Applications typiques
Idéal pour le contrôle des machines, l'automatisation industrielle et les IHM opérateur nécessitant un fonctionnement fiable sur le terrain et une intégration matérielle stable.

Certifications
CE, FCC

Caractéristiques / spécifications techniques

• Modèle : W07IE3S-IPT1
• Affichage – Taille : 7.0 inches ; Résolution : 1024 x 600 ; Luminosité : 320 nits ; Contraste : 1000:1 ; Angles de vue : 75,75,75,70 ; Zone active : 153.6 x 90 mm ; Tactile / Verre : Écran tactile résistif (optionnel) ou Verre de protection sans tactile (optionnel)
• Processeur : Intel® Celeron® N6211 (jusqu'à 3.0 GHz)
• Mémoire : 4 GB (par défaut) ; options 8 GB, 16 GB ; 1 x SO‑DIMM ; max 16 GB DDR4
• Stockage : 128 GB SSD (par défaut) ; options 256 GB, 512 GB, 1 TB, 2 TB ; 1 x SATA III pour SSD/HDD 2.5" (optionnel) ; 1 x M.2 2242 B‑Key (SATA III SSD)
• Contrôleur Ethernet : 2 x Intel® Ethernet Controller (2 x 2.5 Giga LAN RJ45)
• Sécurité : TPM 2.0
• Systèmes d'exploitation (optionnel) : Windows 11 IoT Enterprise 64 bit ; Windows 11 Pro 64 bit ; Windows 10 IoT Enterprise 64 bit ; Linux Ubuntu 22.04
• WLAN / Bluetooth : Support optionnel ; 1 x M.2 2230 E‑Key pour module Wi‑Fi
• Ports USB : 2 x USB 3.2 Gen2x1 (Type‑A) ; 4 x USB 2.0
• Ports série : 1 x RS232/422/485 (par défaut RS232) ; 1 x RS232
• Vidéo : 1 x HDMI 2.0 (optionnel) ; VGA disponible
• Audio : 2 x Speaker
• Indicateurs : 1 x LED power ; 1 x LED storage
• Alimentation : Entrée 1 x 12 V DC, 2.5φ DC jack ; Adaptateur 12 V 50 W (accessoire)
• Boutons : 1 x Power Button ; 1 x Reset Button
• Mécanique : Dimensions 190 x 131 x 55.2 mm ; Découpe 172 x 117 mm ; Poids 1.3 kg ; Montage : Panel mount (par défaut) / VESA mount (optionnel) ; Boîtier : Metal Housing ; Refroidissement : Fanless Design
• Environnement : Humidité 10% à 90% RH non condensante ; Température de fonctionnement 0°C à 50°C ; Stockage -10°C à 60°C ; Indice frontal IP65
• Accessoires : Power cord ; VESA screws ; Mounting clips
