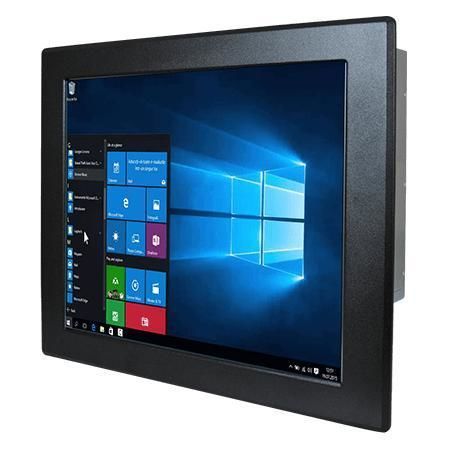

Panel PC à écran tactile résistif R19IP7T-IPA2WT

LCD19"Intel® Pentium® N4200

Présentation
Winmate R19IP7T-IPA2WT est un panneau PC industriel frontal 19 pouces équipé d'un processeur Intel® Pentium® N4200 (Apollo Lake). Conçu pour le contrôle machine, l'automatisation industrielle et les IHM opérateur, il propose une façade Front IP65, stockage flexible et fonctionnement fiable sur de larges plages de température.

Principales caractéristiques

• Intel® Pentium® N4200 1,10 GHz (Turbo jusqu'à 2,5 GHz)
• Stockage flexible : M.2 2242 SSD (par défaut) et option 2 x SATA III pour SSD/HDD 2,5"
• E/S complètes : 4 x USB3.2 Gen1 Type-A, 2 x LAN Gigabit, 2 ports série (configurables RS232/422/485)
• Façade Front IP65, alimentation 12 V DC (connecteur Din4), boîtier métal sans ventilateur
• Sortie vidéo : DP1.2 jusqu'à 4096 x 2160 @60Hz ; HDMI 1.4 / VGA en option

Points forts du produit
La conception Front IP65 protège contre l'eau et la poussière pour les installations en façade. Le faible encombrement et le cadre étroit facilitent l'intégration en automatisation, kiosques extérieurs et armoires intégrées nécessitant une protection frontale.

Touch et options d'affichage
Disponible en tactile résistif ou verre de protection sans fonction tactile. Résolution native 1280 x 1024, luminosité 350 nits, contraste 1000:1 et angles de vue 85/85/80/80. Zone active 376.32 x 301.06 mm.

E/S et extension
E/S standard : 4 x USB3.2 Gen1, 2 x Gigabit RJ45, 1 x RS232/422/485 (par défaut RS232) + 1 x RS232, DP1.2 (par défaut), audio et haut-parleurs. Extensions : 1 x M.2 2242 B-key (SATA SSD), 1 x M.2 2230 E-key (Wi‑Fi), 1 x PCIe 2.0 x1. HDMI/VGA en option selon configuration.

Mécanique et montage
Boîtier métal, conception sans ventilateur. Dimensions 474 x 384 x 78 mm ; découpe 431 x 341 mm ; poids 6,9 kg. Montage en panneau et VESA. Joint torique arrière du cadre assurant l'étanchéité frontale lors de l'installation.

Environnement et fiabilité
Température de fonctionnement -20°C à 60°C (stockage -30°C à 70°C). Humidité de fonctionnement 30 %–90 % RH (sans condensation). Front IP65 pour protection frontale contre poussières et éclaboussures.

Certifications
Certifié CE et FCC. TPM 2.0 disponible pour la sécurité plateforme.

Cas d'utilisation typiques
Contrôle machine, IHM opérateur, automatisation d'usine, kiosques extérieurs (parking, stations-service, kiosques piscine/SPA) et armoires embarquées nécessitant un panneau PC frontal IP65.

Caractéristiques / spécifications techniques

• Modèle : R19IP7T-IPA2WT
• Affichage : 19,0 pouces
• Résolution : 1280 x 1024
• Luminosité : 350 nits
• Contraste : 1000:1
• Angles de vision : 85/85/80/80
• Zone active : 376.32 x 301.06 mm
• Processeur : Intel® Pentium® N4200 1.1 GHz (jusqu'à 2.5 GHz)
• Mémoire : 2 x SO-DIMM DDR3L 1866 MHz (4 Go par défaut ; 8 Go optionnel)
• Stockage : 1 x M.2 2242 SSD 128 Go par défaut (256/512 Go optionnels) ; 2 x SATA III optionnels pour SSD/HDD 2,5"
• Ethernet : 2 x Intel® Gigabit LAN (RJ45)
• Sécurité : TPM 2.0
• Système d'exploitation : Windows 10 IoT Enterprise 64-bit (optionnel) ; Linux Ubuntu (optionnel)
• Ports USB : 4 x USB3.2 Gen1 Type-A
• Ports série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• Vidéo : 1 x DP1.2 (par défaut) ; HDMI 1.4 / VGA optionnels
• Audio : Mic in, Line out, 2 x haut-parleurs
• Extension : M.2 2242 B-key, M.2 2230 E-key, PCIe 2.0 x1
• Indicateurs & commandes : LED Power, LED Storage, bouton Power, bouton Reset, réglage luminosité
• Alimentation : 12 V DC (Din4) ; adaptateur 12 V 84 W disponible
• Dimensions / Poids : 474 x 384 x 78 mm / 6,9 kg
• Montage : Panel mount ; VESA mount
• Environnement : Fonctionnement -20°C à 60°C ; Stockage -30°C à 70°C ; 30%–90% RH (sans condensation)
• Indice frontal IP : IP65
• Certifications : CE, FCC
