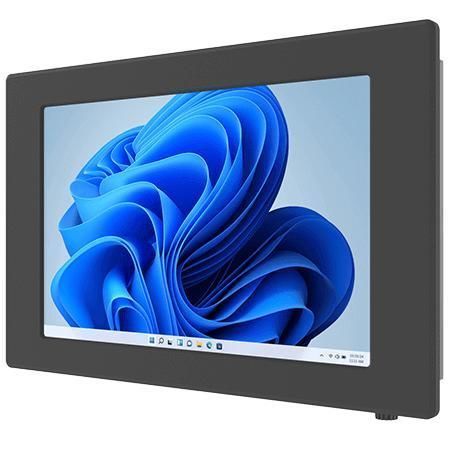

Panel PC à écran tactile résistif W10IAN3S-IPH2

TFT LCD10.1"Intel® Processor N150

Présentation
Le Winmate W10IAN3S-IPH2 est un Panel PC industriel frontal IP65 de 10,1 pouces conçu pour le contrôle des machines, l'automatisation d'usine et les interfaces opérateur (HMI). Il offre une solution fanless avec boîtier métallique et E/S complètes pour une intégration aisée dans des systèmes d'automatisation.

Résumé fonctionnel
Conçu pour les acheteurs industriels, OEM et intégrateurs systèmes, le W10IAN3S-IPH2 propose des options processeur Intel® (N100 par défaut, N150 en option), connectivité réseau 2 x 2.5 GbE, TPM 2.0, stockage évolutif et montages panel ou VESA.

Principales caractéristiques

• Écran 10,1" WXGA TFT (1280 x 800)
• Processeur Intel® Twin Lake N150 (option) ou N100 (par défaut)
• 1 x SO‑DIMM DDR5‑4800, jusqu'à 16 Go
• 2 x Ethernet 2.5 Gigabit
• HDMI 2.0b (option), USB 3.2 Gen2 Type‑C (DP Alt), USB 3.2 Type‑A, USB 2.0 et ports COM
• Façade avant IP65 et boîtier métallique fanless
• Montage panneau (par défaut) ou VESA (option)

Points forts du produit

• Affichage: WXGA 350 nits, contraste 800:1, larges angles de vue
• Stockage flexible: options NVMe et baie SATA 2.5" en option (si NVMe non présent)
• Sécurité: prise en charge TPM 2.0
• Conception fanless pour fiabilité en environnement industriel

Applications typiques

• Contrôle de machines
• Automatisation d'usine
• Interfaces opérateur HMI et systèmes embarqués

Caractéristiques / spécifications techniques

• Modèle : W10IAN3S-IPH2
• Taille écran : 10.1 pouces
• Touch / Verre : écran résistif optionnel ou verre de protection sans tactile optionnel
• Résolution : 1280 x 800 (WXGA)
• Luminosité : 350 nits
• Contraste : 800:1
• Zone active : 216.96 x 135.6 mm
• Processeur (défaut / option) : Intel® N100 (6M Cache, up to 3.40 GHz) par défaut ; Intel® N150 (6M Cache, up to 3.60 GHz) optionnel
• Mémoire : 4GB par défaut ; options 8GB, 16GB (1 x SO‑DIMM DDR5‑4800, max 16GB)
• Stockage : 128GB SSD par défaut ; options 256GB / 512GB / 1TB / 2TB / 4TB ; 1 x SATA III pour 2.5" SSD/HDD jusqu'à 2TB (disponible si NVMe non présent)
• Ethernet : 2 x Intel® 2.5 Gigabit Ethernet
• Sans fil : WLAN/BT en option via slot M.2 2230 E‑Key
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 11 IoT Enterprise, Windows 11 Pro, Linux Ubuntu 24.04 (optionnel, Wake on Touch non pris en charge)
• Ports USB : 2 x USB 3.2 Gen1 Type‑A, 1 x USB 3.2 Gen2 Type‑C (DP Alt Mode), 4 x USB 2.0
• Ports série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• Vidéo : 1 x HDMI 2.0b (option)
• Audio : 2 x haut‑parleurs intégrés
• Expansion : 1 x M.2 2230 E‑Key
• Indicateurs / commandes : LED alimentation, LED stockage, potentiomètre luminosité, bouton alimentation, bouton reset
• Alimentation : 1 x 12V DC, jack 2.5φ ; adaptateur 12V 50W (accessoire)
• Dimensions mécaniques : 286 x 182 x 50.5 mm ; découpe 252.5 x 162 mm ; poids ≈ 1.7 kg
• Montage : montage sur panneau (par défaut) ; VESA optionnel ; clips et vis VESA fournis
• Boîtier / refroidissement : boîtier métallique, design fanless
• Environnement : Humidité fonctionnement 10%–90% RH non condensante ; Température fonctionnement 0°C–50°C ; Stockage -10°C–60°C
• Indice de protection : façade avant IP65
• Certifications : CE, FCC
• Accessoires : adaptateur 100~240V AC to DC, cordon d'alimentation, vis VESA, clips de montage
