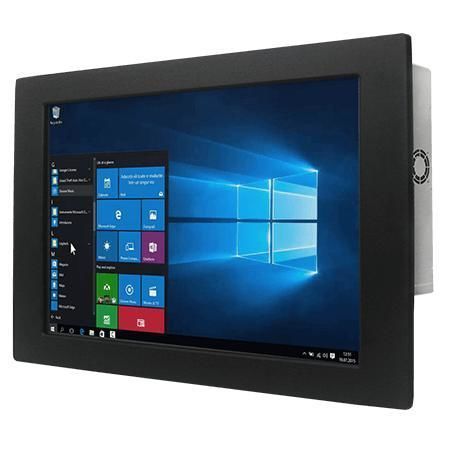

Panel PC à écran tactile résistif W18IF7T-IPA2

tactileLCD18.5"

Présentation
Le Winmate W18IF7T-IPA2 est un PC panneau frontal 18,5" Front IP65 conçu pour la commande machine, l'automatisation d'usine et les IHM opérateur. Il embarque des processeurs Intel® Core™ 9ème génération (i3/i5/i7 - Coffee Lake Refresh), de multiples E/S et des options de stockage flexibles pour les applications industrielles et embarquées.

Principales caractéristiques

• Écran 18,5" 1366 x 768, luminosité 450 nits
• Processeurs Intel® Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• Stockage flexible : M.2 NVMe/SATA, baie 2,5" pour HDD/SSD ; RAID en option
• Multiples E/S : 4 x USB 3.2 Gen1, 2 x Giga LAN, 2 ports série
• Alimentation 12 V DC connecteur verrouillable (Din4)
• Sorties vidéo : DP 1.2 et HDMI 1.4 (support double écran)

Conception frontale étanche IP65
La façade est certifiée IP65 pour la protection contre l'eau et la poussière. Le design à bordures étroites et le joint torique arrière assurent un montage encastré fiable dans des environnements humides, poussiéreux ou en kiosque extérieur tout en facilitant la maintenance.

Options tactiles et de surface

• Écran tactile résistif (optionnel) pour IHM interactive
• Verre de protection sans tactile pour installations non interactives

Interfaces vidéo et signaux
Prend en charge les interfaces VGA/HDMI/DisplayPort pour l'intégration avec cartes embarquées et contrôleurs industriels. Supporte la sortie double écran et des résolutions élevées sur DP/HDMI selon la configuration.

Mécanique et installation

• Dimensions : 520 x 340 x 70 mm ; découpe : 462 x 285 mm
• Montage en panneau (par défaut) ; VESA en option
• Châssis métallique avec refroidissement par ventilateur ; joint torique à l'arrière de la face avant pour étanchéité
• Poids : env. 5,3 kg

Certifications

• CE
• FCC

Spécifications techniques

• Référence : W18IF7T-IPA2
• Marque : Winmate
• Affichage : 18,5" 1366 x 768, 450 nits, contraste 1000:1, angles 85/85/80/80
• Processeurs : Intel® Core™ i7-9700TE / i5-9500TE / i3-9100TE
• Chipset : Intel® Q370
• Mémoire : 2 x SO-DIMM non-ECC jusqu'à 64 GB
• Stockage : 1 x M.2 2280 M-Key (NVMe/SATA), 2 x SATA III pour 2,5"
• Ethernet : 2 x Intel® Gigabit LAN
• Sécurité : TPM 2.0
• E/S : 4 x USB 3.2 Gen1 Type-A ; 1 x RS232/422/485 + 1 x RS232 ; DP1.2 (par défaut), HDMI1.4 (optionnel) ; Mic-in, Line-out, 2 haut-parleurs
• Extensions : M.2 2280/2242 M-Key, M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 (optionnel)
• Température fonctionnement : 0 °C à 50 °C ; humidité 10%–90% RH non condensante
• Alimentation : 12 V DC (Din4 lockable) ; adaptateur 12 V 120 W
