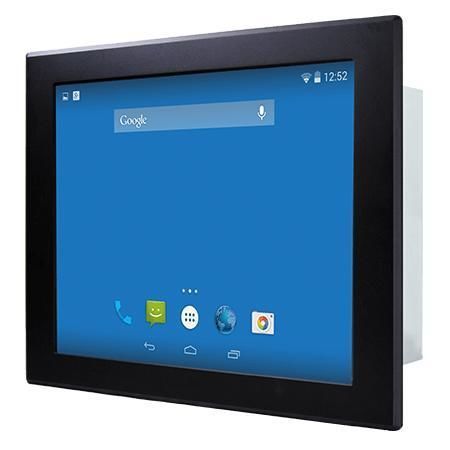

Panel PC à écran tactile résistif R19FA3S-IPM1

TFT LCD19"NXP i.MX6

Présentation
Le Winmate R19FA3S-IPM1 est un panneau PC frontal 19 pouces basé sur la plate-forme NXP i.MX6, conçu pour le contrôle machine, l'automatisation industrielle et les IHM opérateur. Sa conception sans ventilateur et la protection avant IP65 le rendent adapté aux environnements humides et poussiéreux nécessitant une disponibilité sur le long terme.

Principales caractéristiques

• Écran 19 pouces 1280 x 1024 TFT avec écran tactile résistif (verre de protection en option)
• Processeur NXP i.MX6 Dual Core 1.0 GHz (Quad Core en option)
• Protection avant IP65 contre l'eau et la poussière
• LPDDR3 onboard 1 Go (option 2 Go)
• eMMC onboard 16 Go (option 32 Go)
• Connectivité : USB, RS-232/422/485, Micro SD, Mini USB, Micro HDMI (optionnel), LAN avec PoE
• Fonctionnement sans ventilateur et très faible consommation

Conception étanche Front IP65
La protection avant IP65 assure la résistance aux projections d'eau et à la poussière tout en conservant un bord étroit. Convient pour l'automatisation d'usine, kiosques extérieurs et autres applications exposées à l'humidité ou aux particules.

Opérations intuitives via l'écran tactile
Options de surface flexibles : écran tactile résistif pour l'interaction opérateur ou verre de protection lorsque la fonction tactile n'est pas requise, permettant l'intégration dans divers scénarios IHM.

Sorties d'affichage et intégration
Le panneau prend en charge des interfaces vidéo courantes (Micro HDMI en option et prise en charge VGA) pour une intégration simplifiée avec des cartes embarquées et systèmes industriels.

Installation simplifiée
Un joint torique à l'arrière de la façade assure l'étanchéité entre le panneau et la fixation client pour éviter les infiltrations. Le produit supporte le montage encastré (panel mount) et le montage VESA pour une installation rapide en armoire ou kiosque.

Adapté aux kiosques extérieurs
Une fois correctement intégré et monté, le degré de protection frontal IP65 permet au panneau de résister aux conditions extérieures : eau, humidité, ensoleillement et particules en suspension, adapté aux parkings, stations-service et kiosques extérieurs.

Certifications
CE, FCC

Caractéristiques techniques

• Modèle : R19FA3S-IPM1
• Processeur : NXP i.MX6 Dual Core 1.0 GHz (Quad Core optionnel)
• Mémoire : 1 GB LPDDR3 (par défaut), 2 GB optionnel
• Stockage : eMMC onboard 16 GB (par défaut), 32 GB optionnel
• Systèmes d'exploitation (optionnels) : Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• WLAN/BT : support optionnel via module mPCIe
• Écran : 19.0 pouces, Résolution 1280 x 1024, Luminosité 250 nits, Contraste 1000:1, Angles de vue 85/85/80/80
• Tactile / verre : écran résistif (option) ou verre de protection (option)
• Dimensions mécaniques : 474 x 384 x 71.4 mm; Découpe : 431 x 341 mm; Zone active : 376.32 x 301.06 mm
• Poids : 6.9 kg
• Montage : encastré (panel mount) et VESA Mount
• Boîtier : châssis métallique; Refroidissement : sans ventilateur
• Humidité de fonctionnement : 10% à 90% RH non condensante
• Température de fonctionnement : 0°C à 50°C; Température de stockage : -10°C à 60°C
• Indice de protection : Avant IP65
• Ports IO : 1 x Console (Mini USB), 1 x USB OTG, 1 x USB2.0 Type-A, 1 x RS232/422/485 (par défaut RS232), 1 x RJ45 (PoE PD, IEEE 802.3at), 1 x Micro HDMI (optionnel), 2 x haut-parleurs, 1 x Micro SD, 1 x mPCIe, 1 x CANBUS D-sub9
• Alimentation : 1 x 12V DC, bornier 2 broches; Adaptateur : 12V 50W (accessoire)
• Accessoires : Adaptateur 100~240V AC→12V DC, cordon, vis VESA, clips de montage
• PoE : PD conforme IEEE 802.3at (jusqu'à 25 W)
