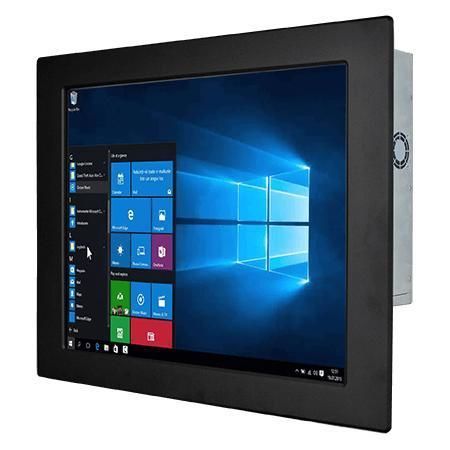

Panel PC à écran tactile résistif R17IF7T-IPM1

17"Intel® Core i3Intel® Core i5

Présentation
Winmate R17IF7T-IPM1 est un PC panneau frontal IP65 de 17 pouces conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur. Il embarque des processeurs Intel® 9th Gen. Core™ i3/i5/i7, des options de stockage flexibles, de multiples ports E/S et un châssis frontal IP65 pour usage en environnements humides ou poussiéreux. Conçu pour des déploiements industriels à long cycle de vie.

Principales caractéristiques

• Écran 17", résolution 1280 x 1024
• Intel® 9th Gen. Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• Stockage flexible : emplacement 2,5" HDD + emplacement SSD, option M.2 NVMe
• Multiples E/S : 2 ports série, 4 x USB 3.2 Gen1, 2 x Gigabit LAN
• Alimentation 12 V DC connecteur verrouillable Din4
• DisplayPort jusqu'à 4096 x 2304 @60 Hz ; HDMI optionnel jusqu'à 4096 x 2304 @24 Hz

Design frontal étanche IP65
Bordure frontale certifiée IP65 pour protection contre l'eau et la poussière. Construction à bord mince avec joint torique arrière pour maintenir l'étanchéité une fois monté en panneau ou boîtier.

Opérations intuitives avec l'écran tactile
Disponible en écran tactile résistif ou en verre de protection (sans toucher) selon les besoins applicatifs ; options de surface adaptées à l'environnement d'utilisation et à la maintenance.

Sorties duales et interfaces vidéo
Supporte DP (par défaut), HDMI optionnel et interfaces compatibles VGA pour configurations mono ou double affichage et intégration avec cartes embarquées et contrôleurs.

Installation simplifiée
Joint torique arrière sur la face avant pour sceller contre la fixation client et empêcher l'entrée d'eau/poussière. Conçu pour montage en panneau (par défaut) avec option VESA pour intégration flexible.

Convient aux kiosques extérieurs
Une fois correctement encastré dans un boîtier et installé, le classement frontal IP65 permet l'utilisation en kiosques et terminaux extérieurs (parking, stations-service, piscines, bornes interactives) nécessitant une protection frontale contre l'eau et les particules.

Caractéristiques techniques

• Taille d'affichage : 17.0 inches
• Résolution : 1280 x 1024
• Tactile / Verre : Résistive Touch Screen (optionnel) ; Protection Glass sans toucher (optionnel)
• Luminosité : 350 nits
• Contraste : 1000:1
• Angles de vue : 85/85/80/80
• Zone active : 337.920 x 270.336 mm
• Processeur (options) : Intel® Core™ i7-9700TE (par défaut) ; i5-9500TE ; i3-9100TE
• Chipset : Intel® Q370
• Mémoire : 2 x non-ECC SO-DIMM, jusqu'à 64GB (32GB par DIMM)
• Stockage : 128GB SSD (par défaut) ; options 256GB / 512GB / 1TB / 2TB ; 2 x SATA III pour 2.5" SSD/HDD (RAID 0/1 optionnel) ; 1 x M.2 2280/2242 M-Key (NVMe/SATA) ; 1 x M.2 2230 E-Key (Wi‑Fi)
• Ethernet : 2 x Intel® Gigabit Ethernet (RJ45)
• Sécurité : TPM 2.0
• Systèmes d'exploitation (optionnels) : Windows 10 IoT Enterprise (64-bit) ; Linux Ubuntu
• WLAN / BT : optionnel (slot M.2 Wi‑Fi)
• Dimensions mécaniques : 440 x 360 x 81 mm
• Découpe : 394 x 314 mm
• Poids : 5.9 kg
• Montage : Panel mount (par défaut) ; VESA (optionnel)
• Boîtier : métal
• Refroidissement : ventilation active
• Humidité fonctionnement : 10% à 90% RH, non condensant
• Température fonctionnement : 0°C à 50°C
• Température stockage : -10°C à 60°C
• Indice IP : Front IP65
• Certifications : CE, FCC
• Ports I/O : 4 x USB 3.2 Gen1 Type-A ; Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232 ; LAN : 2 x Giga RJ45
• Vidéo : 1 x DP1.2 (par défaut) ; 1 x HDMI 1.4 (optionnel)
• Audio : 1 x Mic In ; 1 x Line Out ; 2 x Speaker
• Expansion : 1 x M.2 2280/2242 M-Key (NVMe/SATA) ; 1 x M.2 2230 E-Key (Wi‑Fi) ; 1 x PCIe 3.0 x16 (optionnel)
• Indicateurs & commandes : LED power ; LED storage ; bouton d'alimentation ; bouton reset ; molette réglage luminosité
• Alimentation : 1 x 12V DC Din4 pin connector (lockable) ; adaptateur exemple 12V 120W
• Accessoires : adaptateur AC 100~240V → DC, cordon d'alimentation, vis VESA, clips de montage, manuel
