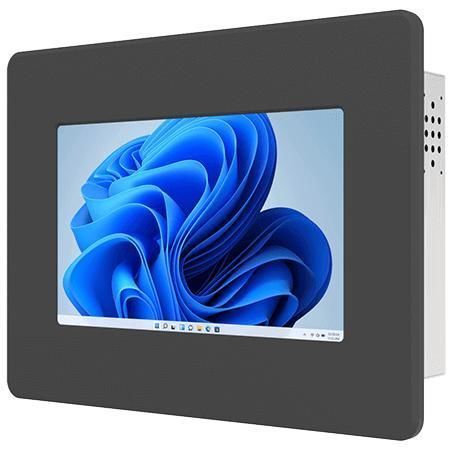

Panel PC à écran tactile résistif W07IAN3S-IPT1

TFT LCD7"Intel® Processor N150

Présentation
Le Winmate W07IAN3S-IPT1 est un Panel PC frontal IP65 7" destiné au contrôle machine, à l'automatisation industrielle et aux interfaces opérateur (IHM). Il embarque les processeurs Intel® Twin Lake (N100 par défaut, N150 en option) avec graphique UHD intégré, un emplacement SO‑DIMM DDR5 et des E/S complètes pour intégration industrielle.

Points clés

• Écran 7" SVGA TFT (1024 x 600), 320 nits
• Processeur Intel® N100 (défaut) / N150 (option)
• 1 x SO‑DIMM DDR5‑4800, jusqu'à 16 Go
• 2 x Ethernet Intel® 2.5 Gigabit
• E/S : 1 x HDMI (option), 1 x USB 3.2 Gen2 Type‑C (DP‑Alt), 2 x USB 3.2 Gen1 Type‑A, 4 x USB 2.0, 4 x COM
• Façade IP65 ; montage sur panneau (par défaut) et VESA (optionnel)
• Boîtier métal sans ventilateur, TPM 2.0, options de stockage multiples

Applications
Conçu pour les OEM, intégrateurs systèmes et projets embarqués nécessitant une IHM compacte et frontale IP65 : panneaux de commande machine, postes opérateur sur ligne de production, bornes et postes de supervision en environnement industriel.

Caractéristiques techniques

• Affichage : 7.0 inches ; Résolution : 1024 x 600 ; Luminosité : 320 nits ; Contraste : 1000:1 ; Zone active : 153.6 x 90 mm
• Touch/Glass : Écran resistif (optionnel) ; verre de protection sans fonction tactile (optionnel)
• Processeur : Intel® N100 6M cache jusqu'à 3,40 GHz (défaut) ; Intel® N150 6M cache jusqu'à 3,60 GHz (optionnel)
• Mémoire : 4 Go (par défaut) ; options 8 Go / 16 Go — 1 x SO‑DIMM DDR5‑4800, max 16 Go
• Stockage : 128 Go SSD (par défaut) ; options 256 / 512 Go / 1 To / 2 To / 4 To ; 1 x SATA III pour 2,5" SSD/HDD jusqu'à 2 To (si NVMe non présent)
• Ethernet : 2 x Intel® 2.5 Gigabit (RJ45)
• Vidéo : 1 x HDMI 2.0b (optionnel) ; USB‑C supporte DP Alt
• USB : 2 x USB 3.2 Gen1 Type‑A ; 1 x USB 3.2 Gen2 Type‑C ; 4 x USB 2.0
• Série/COM : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• Audio : 2 x haut‑parleurs
• Extension : 1 x M.2 2230 E‑Key pour module Wi‑Fi
• Indicateurs : LED Power ; LED Storage
• Sécurité : TPM 2.0
• Systèmes : Windows 11 IoT Enterprise 64‑bit (option) ; Windows 11 Pro 64‑bit (option) ; Linux Ubuntu 24.04 (option, pas de Wake on Touch)
• Alimentation : 1 x 12V DC, prise 2.5φ ; adaptateur 12V 50W
• Boutons : 1 x Power ; 1 x Reset
• Mécanique : Dimensions 218 x 164.6 x 55.3 mm ; Découpe 192 x 133 mm ; Poids 1,5 kg
• Montage : Montage sur panneau (par défaut) ; VESA (optionnel)
• Boîtier/Refroidissement : Boîtier métal ; design sans ventilateur
• Environnement : Humidité 10%–90% RH non condensante ; Température fonctionnement 0°C–50°C ; Stockage -10°C–60°C
• Certifications : CE, FCC
• Accessoires : Adaptateur 100–240V AC→12V DC ; câble d'alimentation ; vis VESA ; clips de fixation
