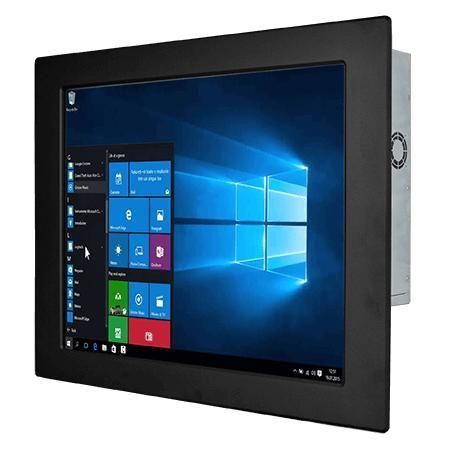

Panel PC à écran tactile résistif R19IAD7T-IPA1

tactileLCD19"

Présentation
Le Winmate R19IAD7T-IPA1 est un PC panneau frontal 19 pouces IP65 conçu pour le contrôle machine, l'automatisation d'usine et les IHM opérateur. Il prend en charge les processeurs Intel® Core™ 12e/14e génération (Alder Lake / Raptor Lake T-series) et offre une façade avant IP65 ainsi que de larges possibilités d'E/S et d'extension pour une intégration industrielle.

Points forts

• Écran 19.0" 1280 x 1024, 400 nits, contraste 1000:1
• Options processeur Intel® Core™ i3/i5/i7/i9 T-series (12e/14e G)
• 2 x SO-DIMM DDR5 4800MHz, jusqu'à 64 Go (32 Go par emplacement)
• Double Ethernet intégré 2,5 Gbit (contrôleurs Intel®)
• Multi-affichage : DP1.4a (DP++), HDMI 2.0b en option
• Multiples E/S : 4 x USB 3.2 Gen2, ports série (configurable RS232/422/485)
• Façade avant IP65, alimentation 12V DC

Conception étanche Front IP65
La façade avant est étanchéifiée par un joint torique en caoutchouc à l'arrière afin d'empêcher l'entrée d'eau et de poussière une fois montée dans l'équipement client. Conçu pour des environnements humides et poussiéreux, adapté aux bornes extérieures et installations similaires si l'intégration est correcte.

Tactile et options d'affichage
Options de surface : écran résistif en option ou verre de protection sans fonction tactile. Caractéristiques : 19.0 pouces, résolution 1280 x 1024, 400 nits, contraste 1000:1, angles de vue 85/85/80/80, zone active 376.32 x 301.06 mm.

E/S et évolutivité
Interfaces industrielles standard et options d'extension : 4 x USB 3.2 Gen2 Type-A, ports série (1 x RS232/422/485 configurable + 1 x RS232), double LAN 2.5 Giga, DP1.4a et HDMI 2.0b optionnel, sortie audio et entrée micro, et emplacements M.2 pour NVMe SSD et module Wi‑Fi.

Mécanique & installation
Boîtier métal compact pour montage en panneau. Dimensions 474 x 384 x 87 mm ; découpe 431 x 341 mm ; poids env. 6,9 kg. Montage panneau par défaut ; VESA en option. Refroidissement par ventilateur.

Performances environnementales
Humidité de fonctionnement 10%–90% HR non condensante. Température opérative 0°C à 50°C. Température de stockage -10°C à 60°C. Façade avant IP65.

Certifications
CE, FCC.

Caractéristiques techniques

• Affichage : 19.0" ; Résolution 1280 x 1024 ; Luminosité 400 nits ; Contraste 1000:1 ; Angles 85/85/80/80 ; Zone active 376.32 x 301.06 mm
• Tactile / Verre : Écran résistif (option) ; Verre de protection sans tactile (option)
• Processeurs : Intel® Core™ i3-12100TE (par défaut) / i5-12500TE / i7-12700TE / i9-12900TE et variantes T plus récentes (i3-14100T, i5-14500T, i7-14700T, i9-14900T)
• Chipset : Intel® R680E
• Mémoire : 2 x non-ECC SO-DIMM DDR5 4800MHz, jusqu'à 64GB (32GB par DIMM)
• Stockage : SSD 128GB par défaut ; options 256GB/512GB/1TB/2TB/4TB ; 2 x SATA III pour 2.5" jusqu'à 2TB (RAID optionnel)
• Ethernet : 2 x Intel® 2.5GbE (RJ45)
• Sécurité : TPM 2.0
• Systèmes : Windows 11 IoT Enterprise 64-bit (option), Windows 11 Pro 64-bit (option), Linux Ubuntu 22.04 (option, Wake on Touch non supporté)
• WLAN/BT : Optionnel (M.2 2230 E-Key)
• USB : 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Série : 1 x RS232/422/485 (par défaut RS232) + 1 x RS232
• Vidéo : 1 x DP1.4a (DP++), jusqu'à 4096x2160@60Hz ; 1 x HDMI 2.0b optionnel, jusqu'à 4096x2160@60Hz
• Audio : Mic in, Line out
• Expansion : 1 x M.2 2280 M-Key (NVMe) ; 1 x M.2 2230 E-Key (Wi‑Fi)
• Alimentation : 1 x 12V DC Din4 ; Adaptateur 12V 220W (selon configuration)
• Contrôles : 1 x Power, 1 x Reset
• Accessoires : Adaptateur 100~240V AC→DC ; câble d'alimentation ; vis VESA ; clips de montage
• Mécanique : 474 x 384 x 87 mm ; découpe 431 x 341 mm ; poids 6.9 kg ; châssis métallique ; ventilation par ventilateur
• Environnement : Humidité 10%–90% RH non condensante ; Température opérationnelle 0–50°C ; Stockage -10–60°C ; Front IP65
• Certifications : CE, FCC
